Installazione elettrica
Cablaggio
Assegnazione dei morsetti
4
l
108 EDK94ZPS113 DE/EN/FR/ES/IT 4.0
1
2
SSP94IT001

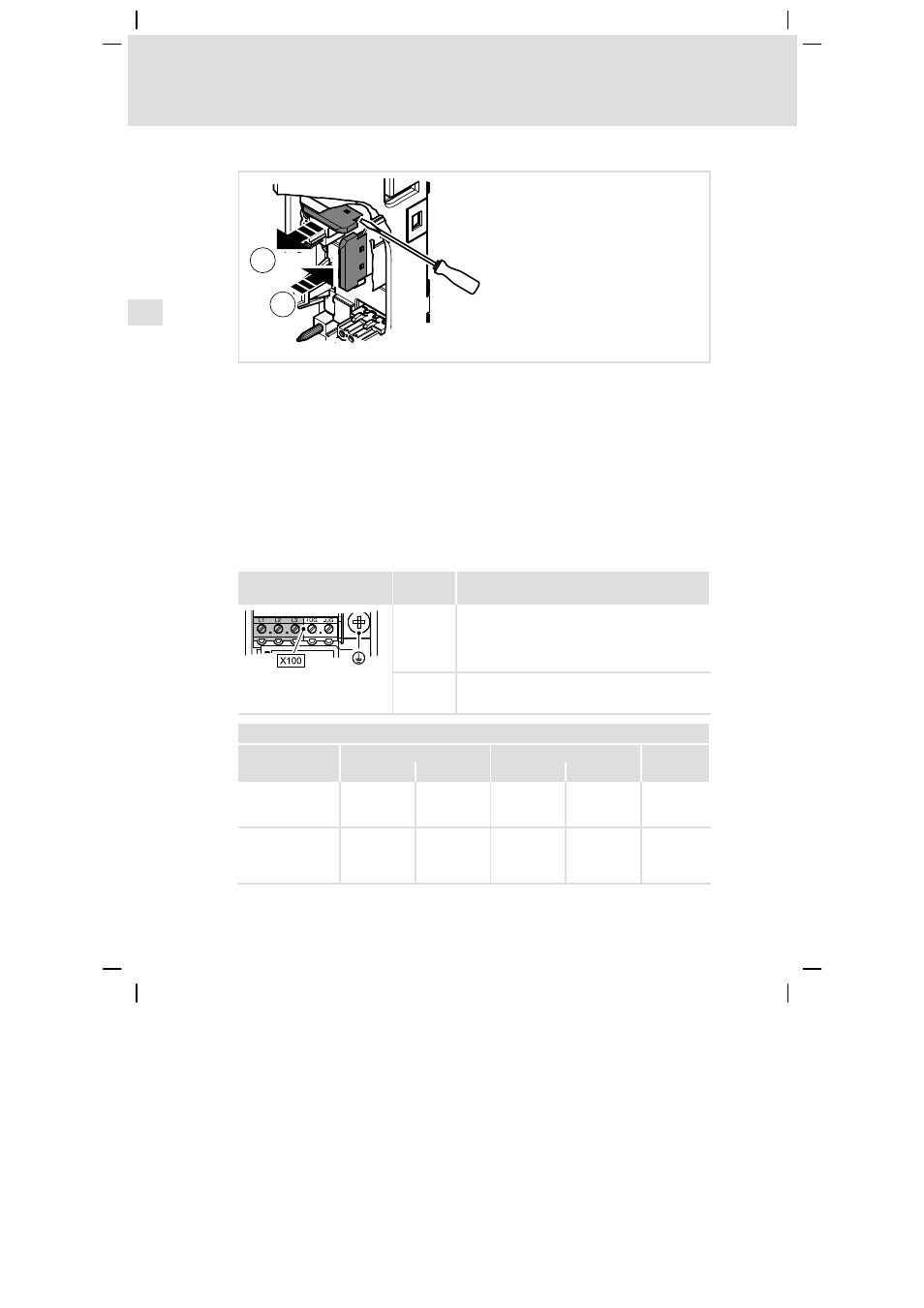

Fig.4−3 Spostamento del coperchio di isolamento IT
Per separare il collegamento interno dei filtri dalla terra di protezione:
1. Estrarre il coperchio di isolamento IT dalla posizione di parcheggio
 nella
base di montaggio.
– A tal fine utilizzare un cacciavite sul lato sinistro o destro e far leva sul
coperchio.
– In alternativa, il coperchio di isolamento può essere estratto con cautela
mediante una pinza adatta.
2. Innestare il coperchio di isolamento IT sul cavallotto di terra ‚ fino ad
agganciarlo.
Rete
Morsettiera X100
(parte sinistra) Siglatura Descrizione
L1
L2
L3 Collegamento delle fasi di alimentazione L1, L2, L3
SSP940X100 + Collegamento per il conduttore di PE lato
alimentazione mediante cavo con terminale ad
anello M5
Dati dei morsetti
Sezione max. conduttore Coppia di serraggio !
[mm 2 ] [AWG] [Nm] [lb−in]
Taglia 1 + 2:
flessibile
con capocorda
2.5 12 0.5 ... 0.6 4.5 ... 5.3 PZ0
Taglia 3:
flessibile
con/senza
capocorda
16 6 1.2 ... 1.5 10.6 ... 13.3 PH1
