Elektrische Installation
Verdrahtung
Klemmenbelegung
4
l
23 EDK94ZPS113 DE/EN/FR/ES/IT 4.0

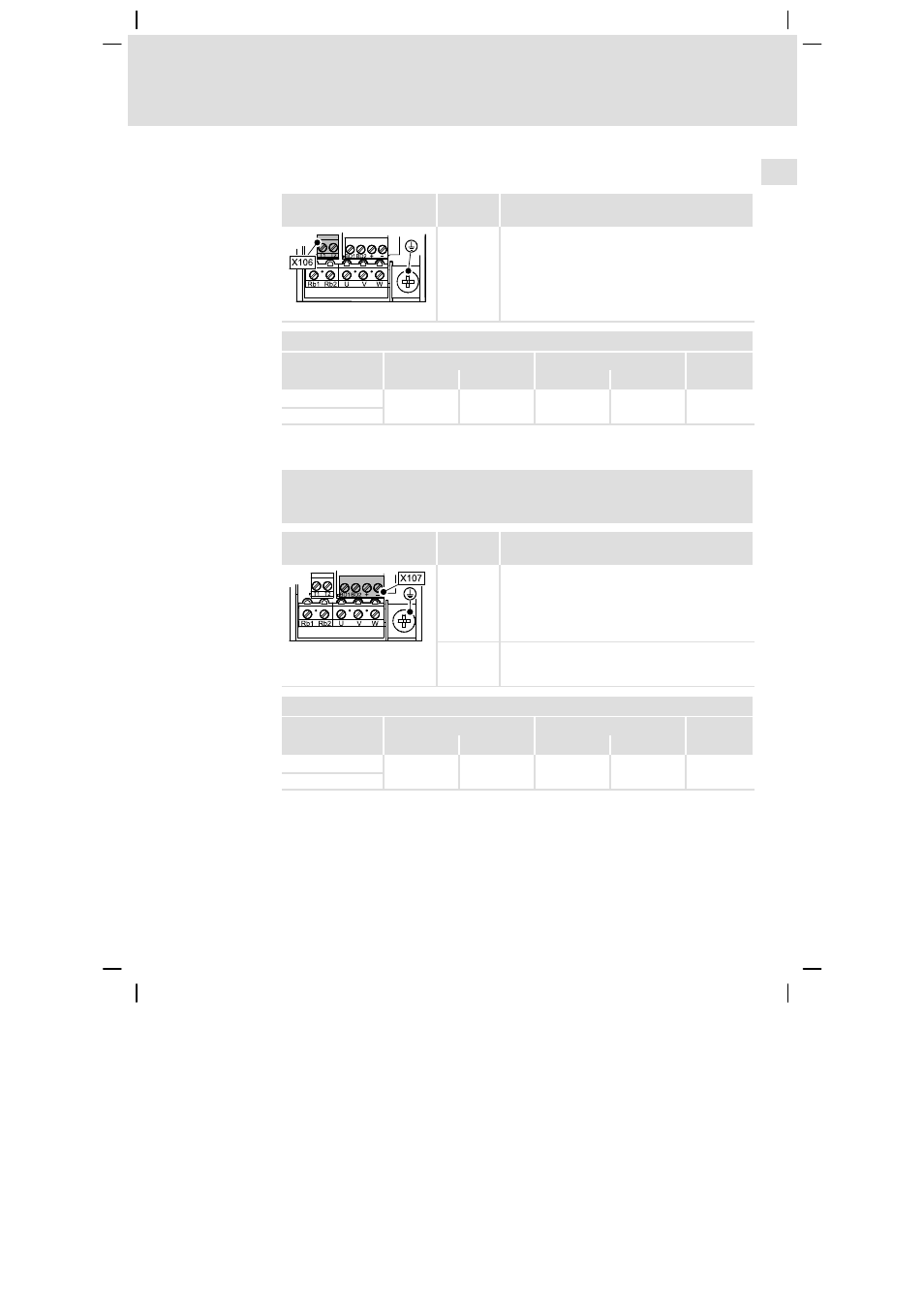

Motortemperatur− Überwachung
Klemme X106 Beschrif-
tung Beschreibung
T1
T2 Motortemperatur−Überwachung mit PTC−Element
(Typ−A−Fühler, Schaltverhalten gemäß EN 60947−8
für Typ−A−Auslösegeräte) oder Temperaturschalter
(Öffner).
SSP940X106
Klemmendaten
max. Leiterquerschnitt Anzugsmoment !
[mm 2 ] [AWG] [Nm] [lb−in]
flexibel
2.5 12 0.5 ... 0.6 4.5 ... 5.3 PZ0
mit Aderendhülse
Motorbremsen−Ansteuerung (optional)
,
Beachten Sie die Hinweise in der Montageanleitung zur
Motorbremsen−Ansteuerung.
Klemme X107 Beschrif-
tung Beschreibung
Anschluss der Motorhaltebremse
BD1
BD2 + (Lenze: WH)
− (Lenze: BN)
E94AZHX0051: 24 V DC, max. 2,5 A
Auf richtige Polung achten!
+ / − Versorgungsspannung der Motorhaltebremse (18 ...
30 V DC)
Auf richtige Polung achten!
SSP940X107
Klemmendaten
max. Leiterquerschnitt Anzugsmoment !
[mm 2 ] [AWG] [Nm] [lb−in]
flexibel
2.5 12 0.5 ... 0.6 4.5 ... 5.3 PZ0
mit Aderendhülse
