Installation électrique
Câblage
Affectation des bornes
4
l
64 EDK94ZPS113 DE/EN/FR/ES/IT 4.0
1
2
SSP94IT001

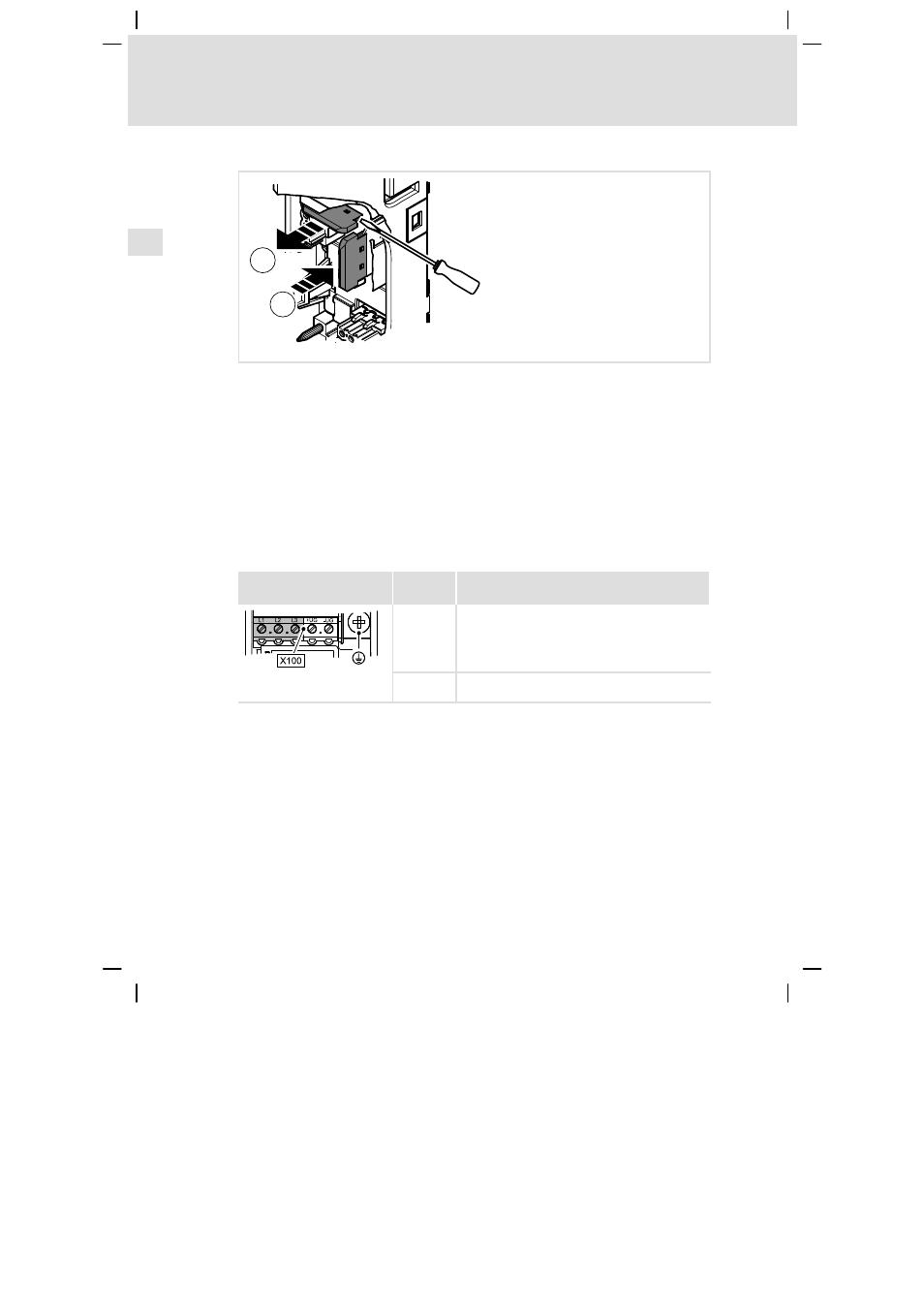

Fig.4−3 Modification de la position du capot d’isolement IT
Pour séparer la liaison interne des filtres avec la terre de protection :
1. Retirer le capot d’isolement IT à la position d’arrêt
 dans le socle de
montage.
– Pour ce faire, positionner un tournevis du côté droit ou gauche et
soulever le capot d’isolement.
– Il est également possible de retirer avec précaution le capot d’isolement
à l’aide d’une pince appropriée.
2. Enficher le capot d’isolement sur la patte de mise à la terre ‚ jusqu’à ce
qu’il s’emboîte.
Réseau d’alimentation
Bornier X100
(partie gauche) Inscription Description
L1
L2
L3 Raccordement des phases réseau L1, L2, L3
SSP940X100 + Raccordement du conducteur de protection côté
réseau avec cosse à oeillet M5
