Instalación eléctrica
Cableado
Asignación de bornes
4
l
88 EDK94ZPS113 DE/EN/FR/ES/IT 4.0
1 0
2 3
a
b
c d
e
M5
U
V
W
BD1/T1
BD2/T2
PE
SSP94MOTL1

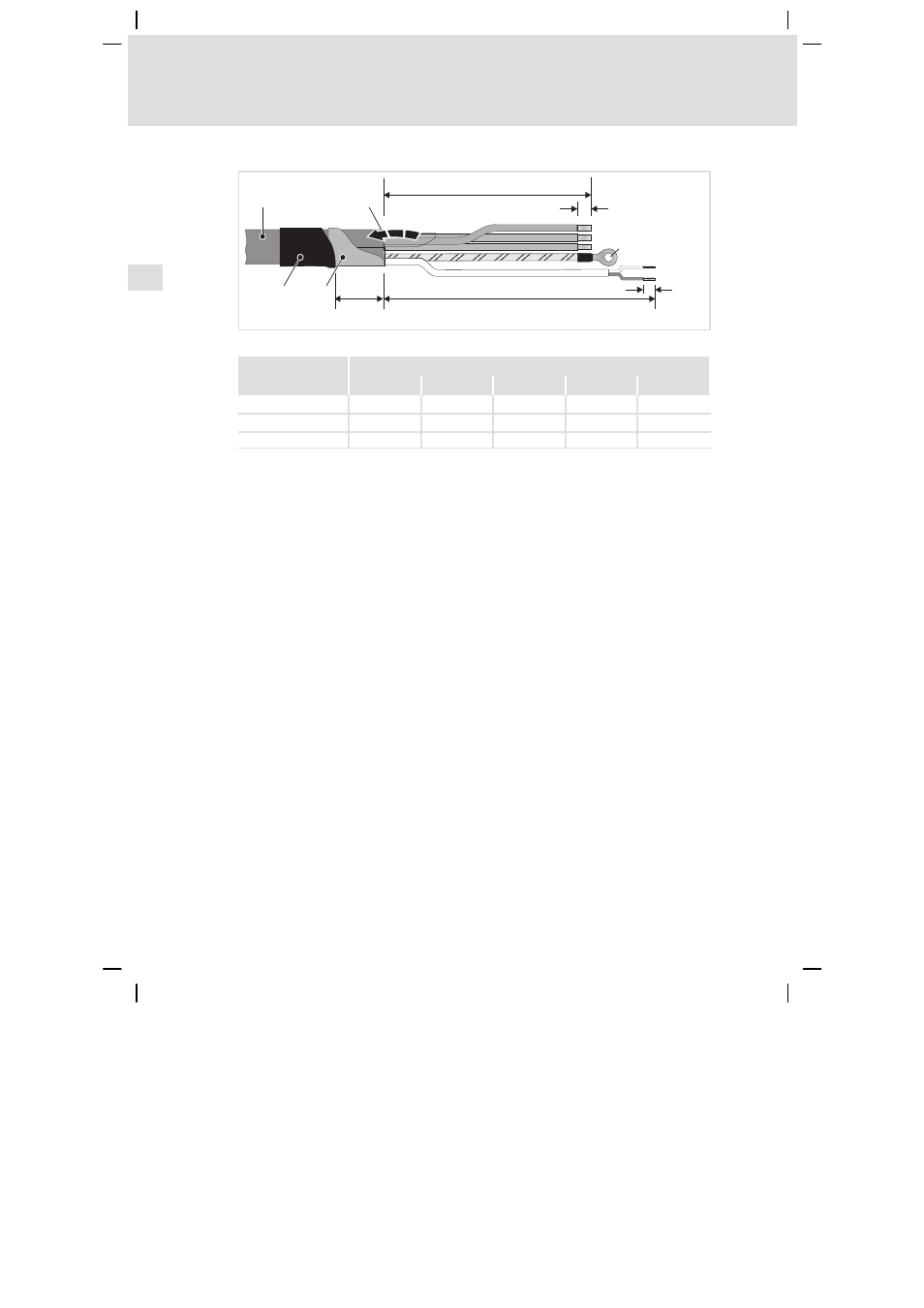

Fig.4−4 Longitud de aislamiento del cable de motor
Medidas [mm]
Tipo a b c d e
Tamaño de equipo 1 80 8 25 150 8
Tamaño de equipo 2 90 8 30 160 8
Tamaño de equipo 3 100 10 30 170 8
Proceda de la siguiente manera:
1. Aislar cable de motor
0 según las indicaciones.
2. Volver la malla del cable de motor
1 por encima del revestimiento del
cable.
3. Estabilizar la malla con película conductora 2 (recomendación).
4. Fijar la malla y la película conductora con manguera encogible 3 sobre el
revestimiento del cable.
5. Colocar terminales o terminales grimpados.
6. Colocar las mallas por separado sobre el soporte de sujeción de mallas y
poner en contacto con las grapas (sin descarga de tracción).
