Elektrische Installation
Verdrahtung
Klemmenbelegung
4
l
19 EDK94ZPS113 DE/EN/FR/ES/IT 4.0
1
2
SSP94IT001

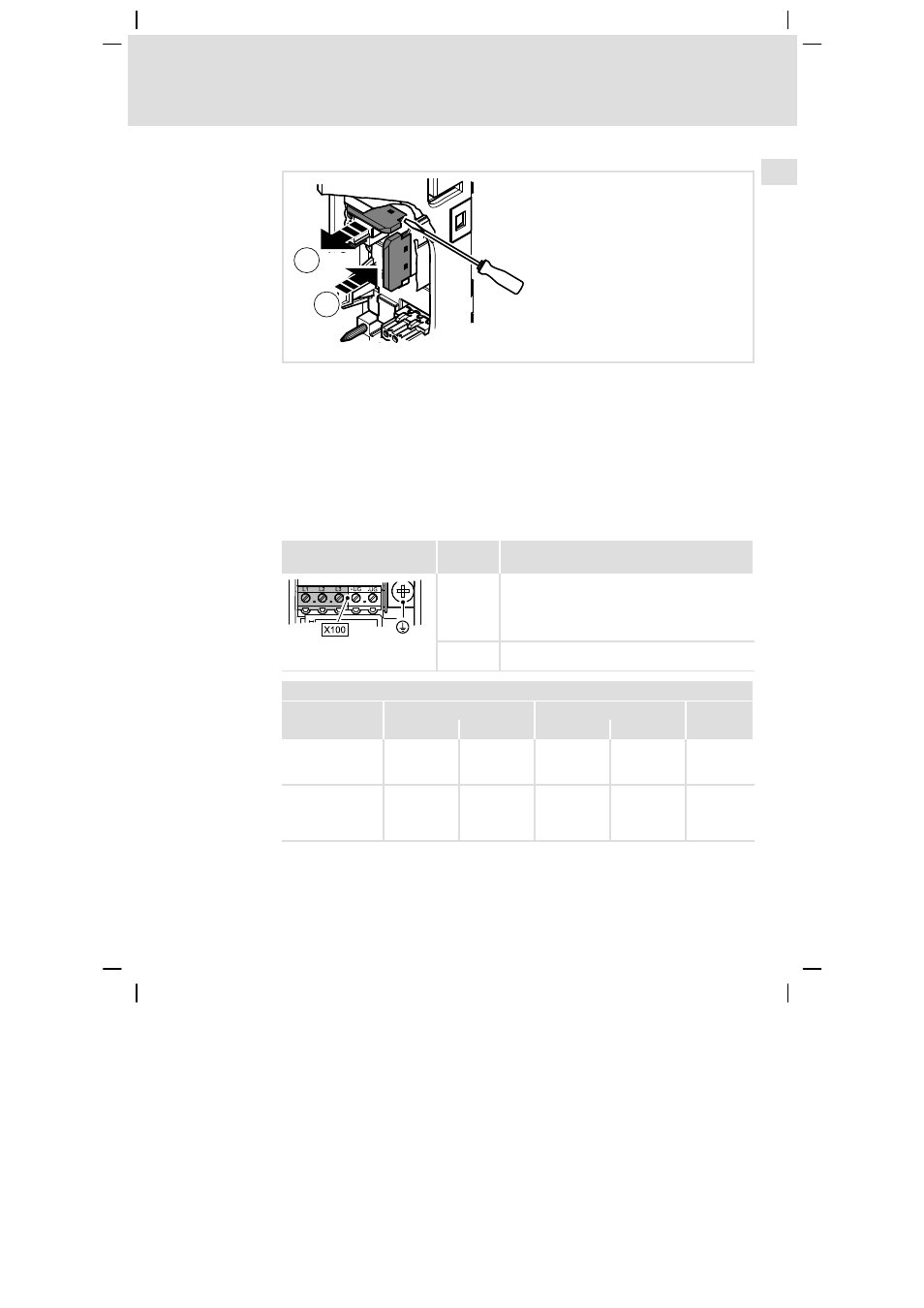

Abb. 4−3 IT−Isolationskappe umstecken
So trennen Sie die interne Verbindung von Filtern zur Schutzerde:
1. IT−Isolationskappe von der Parkposition
 im Montagesockel abziehen.
– Dazu an der rechten oder linken Seite einen Schraubendreher ansetzen
und die Isolationskappe abhebeln.
– Wahlweise kann die Isolationskappe mit einer geeigneten Zange
vorsichtig abgezogen werden.
2. IT−Isolationskappe auf die Erdungslasche ‚ aufstecken, bis sie einrastet.
Netz
Klemme X100
(linker Teil) Beschrif-
tung Beschreibung
L1
L2
L3 Anschluss der Netzphasen L1, L2, L3
SSP940X100 + Anschluss für den netzseitigen Schutzleiter mit
Ringkabelschuh M5
Klemmendaten
max. Leiterquerschnitt Anzugsmoment !
[mm 2 ] [AWG] [Nm] [lb−in]
Gerätegröße 1 + 2:
flexibel
mit Aderendhülse
2.5 12 0.5 ... 0.6 4.5 ... 5.3 PZ0
Gerätegröße 3:
flexibel
mit/ohne Aderend-
hülse
10/16 6 1.2 ... 1.5 10.6 ... 13.3 PH1
