Elektrische Installation
Verdrahtung
Klemmenbelegung
4
l
22 EDK94ZPS113 DE/EN/FR/ES/IT 4.0
1 0
2 3
a
b
c d
e
M5
U
V
W
BD1/T1
BD2/T2
PE
SSP94MOTL1

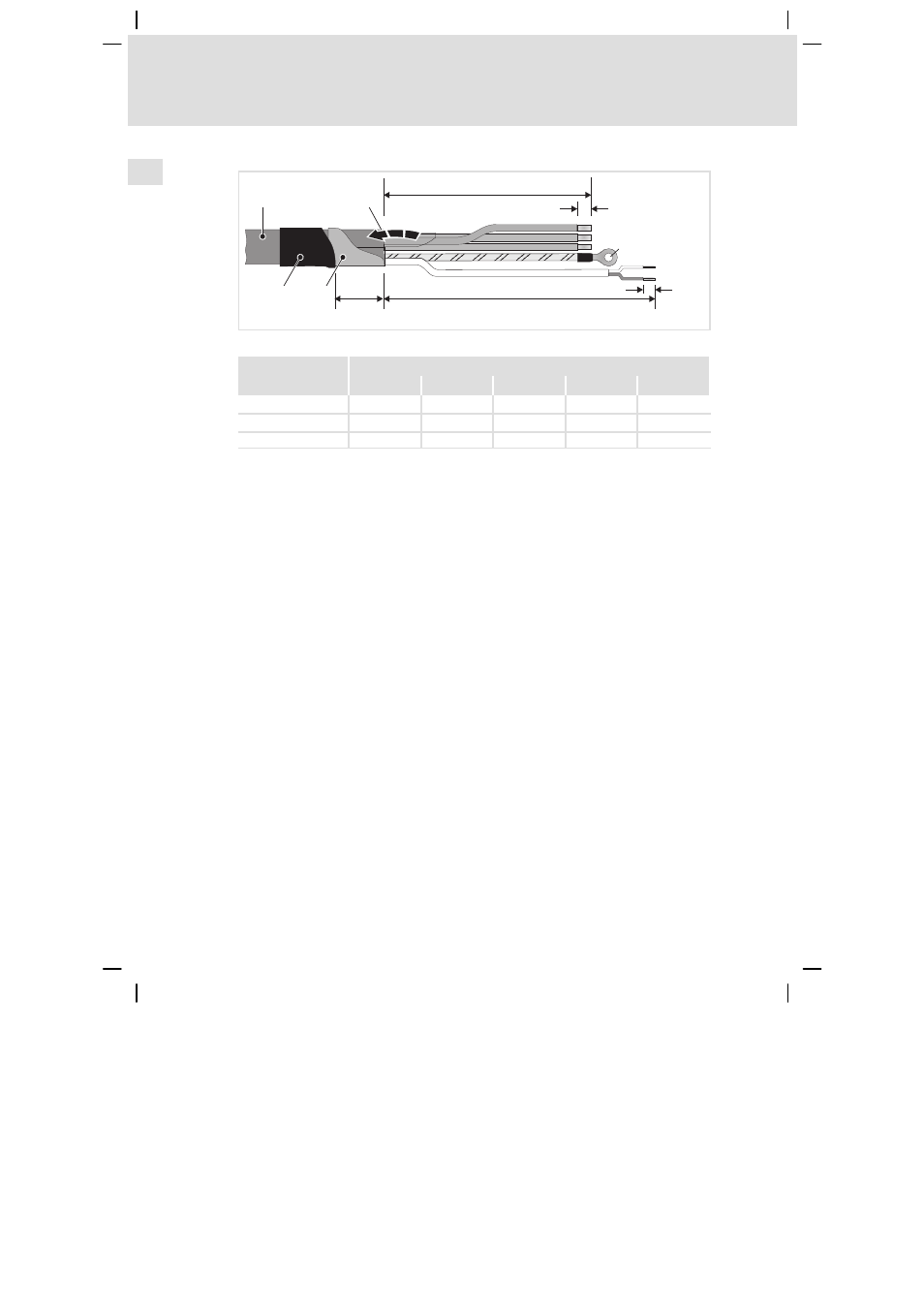

Abb. 4−4 Abisolierlängen der Motorleitung
Maße [mm]
Typ a b c d e
Gerätegröße 1 80 8 25 150 8
Gerätegröße 2 90 8 30 160 8
Gerätegröße 3 100 10 30 170 8
So gehen Sie vor:
1. Motorleitung
0 nach Maßvorgabe abisolieren.
2. Schirm der Motorleitung
1 über den Leitungsmantel zurückschlagen.
3. Schirm mit selbstklebender Leitfolie 2 stabilisieren (Empfehlung).
4. Schirm und Leitfolie mit Schrumpfschlauch 3 auf dem Leitungsmantel
fixieren.
5. Kabelschuhe bzw. Aderendhülsen anbringen.
6. Die Schirme getrennt auf dem Schirmblech auflegen und mit
Schirmschellen kontaktieren (keine Zugentlastung).
