Installation électrique
Câblage
Affectation des bornes
l
68
EDK94ZPS113 DE/EN/FR/ES/IT 4.0
Surveillance de la température moteur

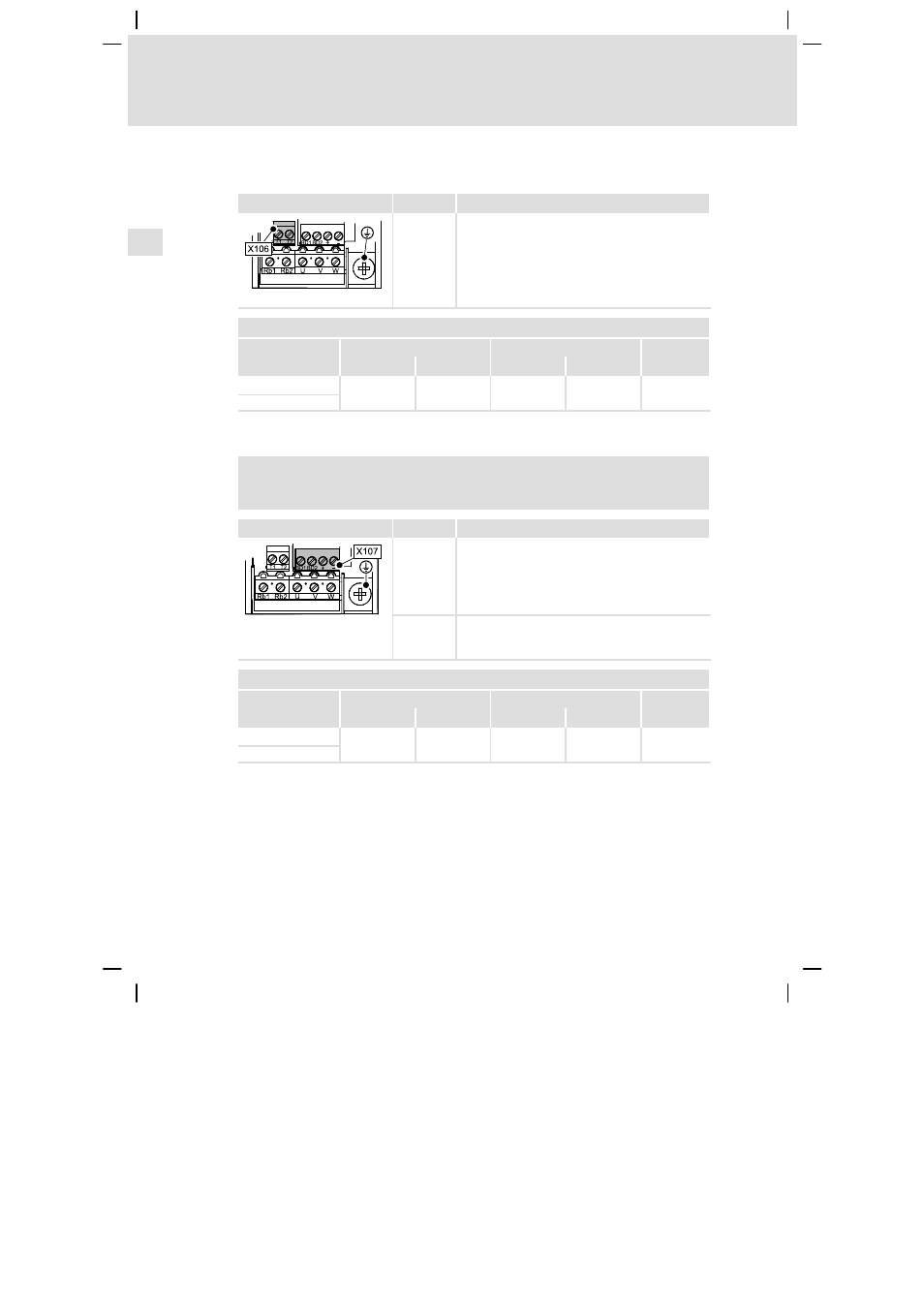

Bornier X106
Inscription
Description
T1
T2
Surveillance de température moteur avec sonde PTC
(sonde de type A, caractéristiques de commutation
selon EN 60947−8 pour appareils de déclenchement
de type A) ou contact thermique à ouverture
SSP940X106
Spécifications des bornes
Section max. de câble
Couple de serrage
!
[mm
2
]
[AWG]
[Nm]
[lb−in]
flexible
2.5
12
0.5 ... 0.6
4.5 ... 5.3
PZ0
avec embouts
Pilotage du frein de parking (option)
,
Tenir compte des indications figurant dans les instructions de
montage du module de pilotage du frein de parking.
Bornier X107
Inscription
Description
Raccordement du frein de parking
BD1
BD2
+ (Lenze : WH)
− (Lenze : BN)
E94AZHX0051 : 24 V CC, 2,5 A maxi
Assurer une polarité correcte !
+ / −
Tension d’alimentation du frein de parking
(18 ... 30 V CC)
Assurer une polarité correcte !
SSP940X107
Spécifications des bornes
Section max. de câble
Couple de serrage
!
[mm
2
]
[AWG]
[Nm]
[lb−in]
flexible
2.5
12
0.5 ... 0.6
4.5 ... 5.3
PZ0
avec embouts
