WAARSCHUWING:
Versleten of beschadigde
onderdelen onmiddellijk met authentieke ENERPAC
onderdelen vervangen. Standaardonderdelen breken,
wat tot persoonlijk letsel en schade aan eigendom kan leiden.
ENERPAC onderdelen zijn zodanig ontworpen dat ze precies
passen en hoge ladingen kunnen weerstaan.
3.0 PRODUKT BESCHRIJVING
Deze blokcilinders zijn ontworpen volgens lSO-normen en zijn
beschikbaar als enkelwerkend, veerretour (BS en BMS) en
dubbelwerkend (BD en BMD).
BD en BS-cilinders zijn voorzien van een GI/4" olieaansluiting;
BMD en BMS-cilinders zijn voorzien van een O-ringkamer voor
aansluiting op hydraulische distributieblokken. Zie de illustraties
5, 6 en 7 (blz. 4-5) voor de exacte oliepoortlocaties.
Alle blokcilinders hebben een verchroomde plunjer en een
vuilafstrijker. Ter bevestiging van accessoires (bv. zadels) is de
plunjer voorzien van inwendige schroefdraad.
De cilinders hebben een maximale werkdruk van 350 bar en
leveren hierbij een drukkracht van 10,9 kN tot 274,8 kN.
Alle dubbelwerkende blokcilinders zijn verkrijgbaar met
elektronische positiebepaling. Zie §6 voor de beschrijving,
specificaties en instelling.
4.0 TOEPASSINGEN
Blokcilinders zijn geschikt voor vele toepassingen: trekken,
drukken, persen, ponsen, klinken en buigen. Bij het gebruik van
blokcilinders met elektronische positiebepaling worden de
ingestelde plunjerposities gesignaleerd door twee benaderings-
schakelaars.
5.0 INSTALLATIE
BELANGRIJK: Overtuig u ervan dat iedere gebruiker van
dit hydraulisch gereedschap volledig begrip heeft van alle
instrukties, waarschuwingen, veiligheidsvoorschriften en
de werking van dit gereedschap om onjuist gebruik te voorkomen.
Raadpleeg uw Enerpac leverancier indien u twijfelt omtrent juist
gebruik, de toepassingen en (plaatselijke) voorschriften.
WAARSCHUWING: Om persoonlijk letsel en/of schade
aan de uitrusting te voorkomen, overtuig u ervan dat alle
in het hydraulisch systeem opgenomen componenten de
toelaatbare druk van 350 bar kunnen weerstaan.
BELANGRIJK: Neem manometers op in uw hydraulisch systeem
om nauwkeurig de druk (kracht) af te kunnen lezen. Tevens dient
een manometer als hulpmiddel bij het voorkomen van
onvoorziene overbelasting van hydraulische apparatuur.
Afhankelijk van het gekozen cilindertype zijn er twee
montagemogelijkheden, welke zijn afgebeeld in de illustraties 1 en
2 op bladzijde 27.
BELANGRIJK: Bij werkdrukken boven 150 bar is het
noodzakelijk de cilinder van een goede ondersteuning te
voorzien zoals afgebeeld in de illustraties 1 en 2. Deze
ondersteuning dient ter voorkoming van overbelasting van de
montagebouten en heeft een minimale hoogte H opgegeven in
tabel A op bladzijde 27.
illustratie 1 - bevestiging op distributieblok: het afdichtingsvlak
voor de O-ring mag niet ruwer zijn dan Ra 1,6 µm met een
vlakheidstolerantie cvan 0,1 mm.
illustratie 2 - wanneer bij enkelwerkende cilinders de mogelijk
bestaat dat koelvloeistof en/of spanen via de ontluchtingspoort
(B) in de cilinder kunnen binnendringen is het aan te bevelen deze
poort zodanig aan te sluiten dat er geen vuil kan binnendringen.
6.0 ELEKTRONISCHE POSITIEBEPALING
Alle dubbelwerkende blokcilinders met de toevoeging P (BD-…P
en BMD-…P) zijn voorzien van elektronische positiebepaling. Dit
wordt gerealiseerd door middel van twee benaderingsschakelaars
die de positie van de plungerstand signaleren. Beide
benaderingsschakelaars kunnen over de hele plunjerslag worden
ingesteld. Zie illustratie 3. Twee lampjes (LED's) geven de
plunjerposities aan: het rode lampje signaleert de uitstaande
(spannen) plunjerpositie; het groene lampje signaleert de
ingaande (ontspannen) plunjerpositie.

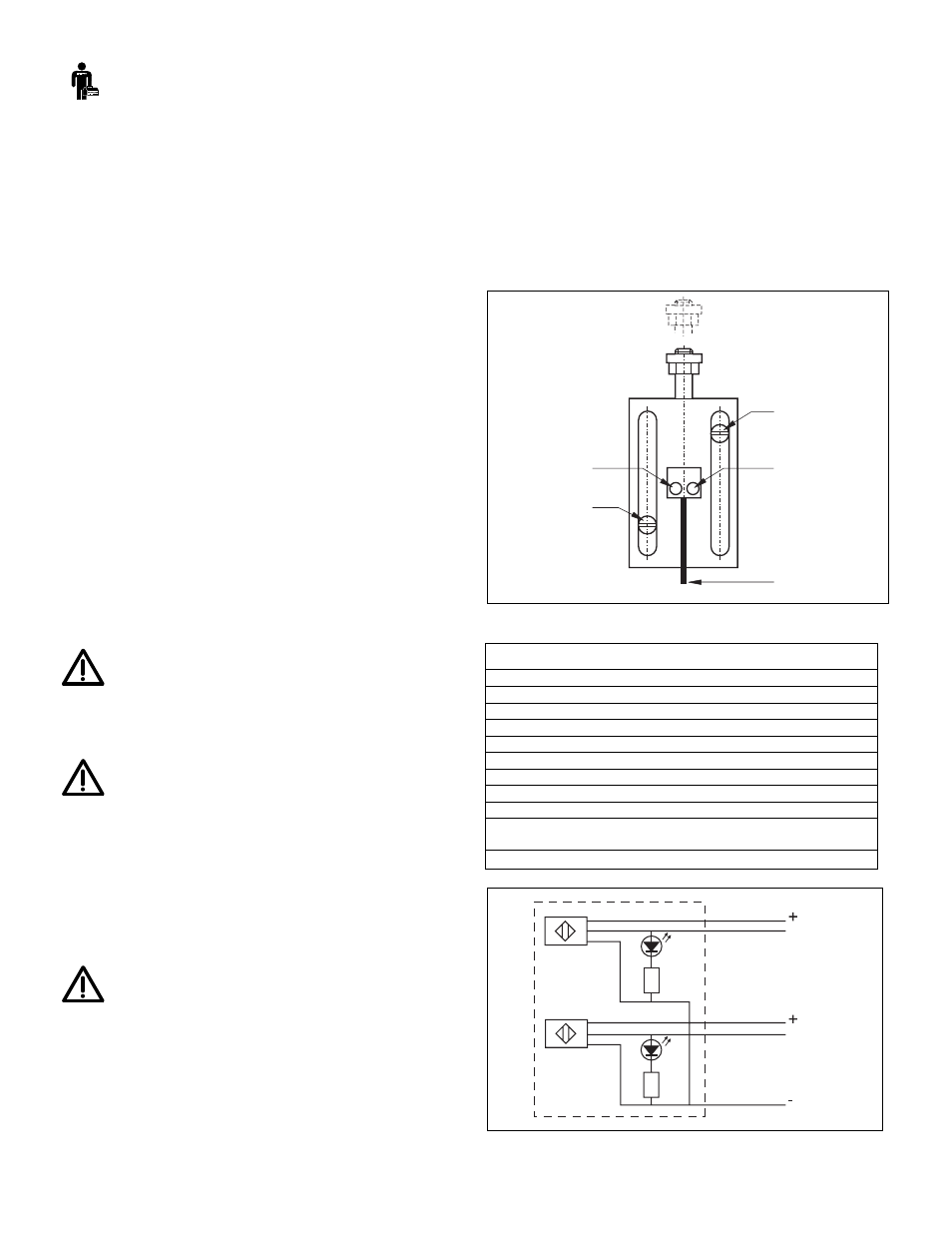

Illustratie 3 - Afstellen Benaderingsschakelaar
Tabel C - Specificaties Benaderingsschakelaar
Type
PNP output, normaal geopend
Voltage
4,75 - 30 VDC
Stroomverlies
1 Volt max.
Max. voltage fluctuatie
10%
Inschakelspanning (onbelast)
10 mA maximum
Max. spanning
100 mA
Spanningsverlies
50 µA maximum
Bedrijfstemperatuur.
-10 to +65 °C
Isolatieclasse
IP 67
Circuitbeveiliging
Beveiligd tegen omgekeerd aansluiten
van de bedrading
Snoer
5 x 0,14 mm
2
, PVC, 2 meters
Illustratie 4 - Electrisch Schema
Rode LED
Schakelaar voor
ingaande slag
Schakelaar voor
uitgaande slag
Groene LED
Snoer
