2
H
D
C A
0,1mm
1,6
H
A B

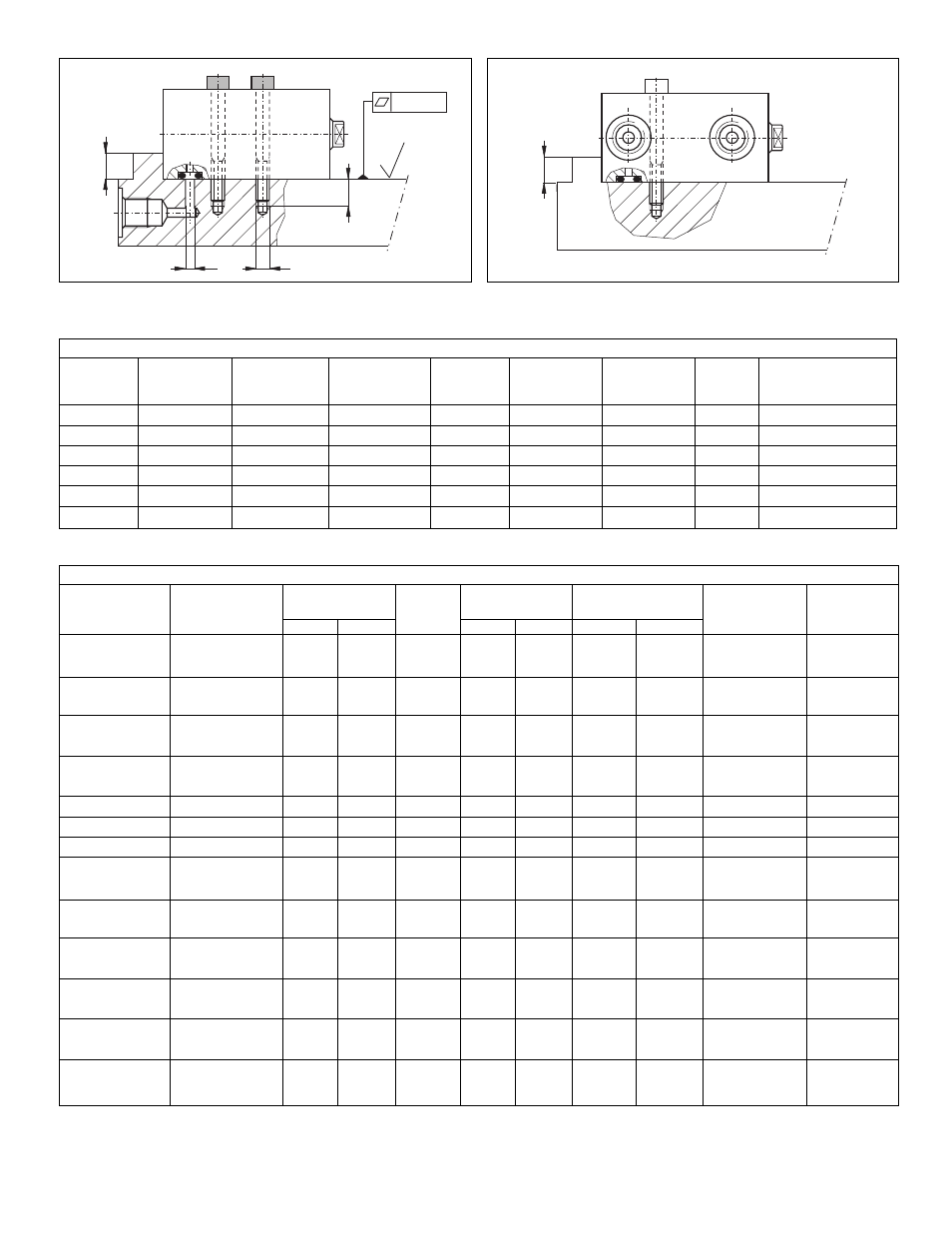

Illustration 1 - BMD Cylinder Illustration 2 - BS Cylinder
Table A - Installation information. See illustration 1 and 2.
Maximum Oil Channel O-ring O-ring Mounting Min. Thread Bolt Torque Min. Support
Clamping Diameter Ø Di x W Part Thread Length Type Height H (mm)
Capacity A (mm) (mm) Number C (mm) D (mm) (Nm) Pressure >150 Bar
11 kN Ø 4 4,34 x 3,53 CZ392.041 M6 10 12.9 DIN912 17 5
17 kN Ø 4 4,34 x 3,53 CZ392.041 M8 12 12.9 DIN912 40 5
44 kN Ø 4 4,34 x 3,53 CZ392.041 M10 16 12.9 DIN912 85 5
68 kN Ø 4 4,34 x 3,53 CZ392.041 M12 18 12.9 DIN912 145 5
175 kN Ø 6 7,52 x 3,53 CZ935.041 M16 24 12.9 DIN912 355 10
275 kN Ø 6 7,52 x 3,53 CZ935.041 M20 30 12.9 DIN912 675 10
Table B - Specifications. Maximum operating pressure 350 bar.
Model No. Model No. Max. Clamp Stroke Effective Max. Oil Spring Weight
Manifold Threaded Force (kN) Area (cm 2 ) Capacity (cm 3 ) Return Force
O-ring Port Port push pull (mm) push pull push pull (N) (kg)
BMS-1082 BS-1082 10,9 — 8 3,1 — 2,5 — 93 0,9
BMS-10182 BS-10182 10,9 — 18 3,1 — 5,7 — 108 1,2
BMS-18102 BS-18102 17,0 — 10 4,9 — 4,9 — 168 1,3
BMS-18252 BS-18252 17,0 — 25 4,9 — 12,3 — 157 1,8
BMS-40122 BS-40122 43,6 — 12 12,6 — 15,1 — 378 2,0
BMS-40252 BS-40252 43,6 — 25 12,6 — 31,4 — 381 2,7
BMS-70122 BS-70122 68,2 — 12 19,6 — 23,6 — 471 3,3
BMS-70252 BS-70252 68,2 — 25 19,6 — 49,1 — 425 4,4
BMS-180202 BS-180202 174,9 — 20 50,2 — 100,5 — 917 12,0
BMS-280252 BS-280252 273,4 — 25 78,5 — 196,3 — 1419 19,0
BMD-10162 BD-10162 11,0 7,0 16 3,1 2,0 5,0 3,2 — 0,9
BMD-10362 BD-10362 11,0 7,0 36 3,1 2,0 11,3 7,2 — 1,2
BMD-18202 BD-18202 17,2 10,1 20 4,9 2,9 9,8 5,8 — 1,3
BMD-18502 BD-18502 17,2 10,1 50 4,9 2,9 24,5 14,5 — 1,8
BMD-40252 BD-40252 44,0 26,8 25 12,6 6,3 31,4 15,8 — 1,9
BMD-40502 BD-40502 44,0 26,8 50 12,6 6,3 62,8 31,6 — 2,6
BMD-70252 BD-70252 68,7 40,6 25 19,6 11,6 49,1 29,0 — 3,2
BMD-70502 BD-70502 68,7 40,6 50 19,6 11,6 98,2 58,0 — 4,3
BMD-180252 BD-180252 175,8 107,2 25 50,2 30,6 125,6 76,6 — 9,3
BMD-180502 BD-180502 175,8 107,2 50 50,2 30,6 251,2 153,1 — 11,5
BMD-280282 BD-280282 274,8 165,7 28 78,5 47,3 219,8 132,6 — 14,7
BMD-280562 BD-280562 274,8 165,7 56 78,5 47,3 439,6 265,1 — 18,2
