Tableau C - Caractéristiques de l'interrupteur de proximité
Type Sortie PNP, normalement ouvert
Tension 4,75 - 30 VCC
Chute de tension 1 Volt maximum
Fluctuation de tension max. 10%
Courant d'enclenchement 10 mA maximum
(sans charge)
Courant de charge max. 100 mA
Courant de fuite 50 µA maximum
Température ambiante -10 to +65 °C
Protection IP 67
Protection du circuit Protége contre inversion de polarité et
court-circuit entretenu
Câble 5 x 0,14 mm 2 , PVC, 2 mètres

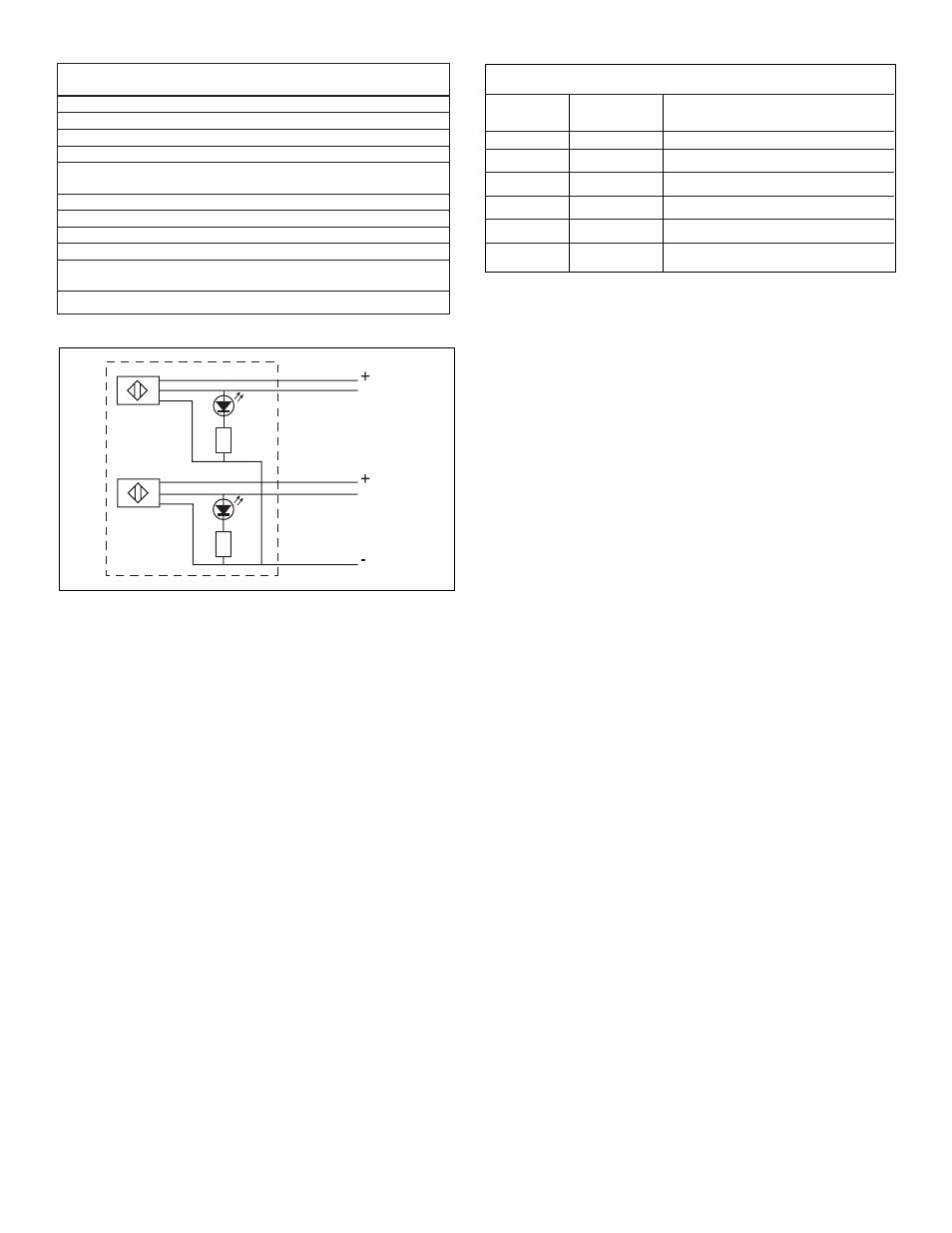

Figure 4 - Schéma électrique
2B. AJUSTER L'INTERRUPTEUR POUR LA POSITION TIGE DE
VÉRIN RENTRÉE: l'interrupteur est ajusté en usine pour
détecter la fin de la course retour de la tige du piston. Si le
mouvement de la tige doit s'arrêter 3 mm avant la fin de la
course retour, l'interrupteur de proximité doit être déplacé de
3 mm.
3. Vérifier le bon fonctionnement du contrôle de position en
actionnant le vérin cube hydraulique: la diode verte indique
l'interrupteur actif dans la position retour, la diode verte
l'interrupteur actif dans la position avance.
4. Remettre le couvercle du boîtier.
5.2 Circuit électrique
Voir figure 4, schéma électrique du contrôle de position et tableau
C, caractéristiques de l'interrupteur de proximité.
6.0 CARACTÉRISTIQUES DES VÉRINS
Voir tableau B les foroes de bridage, courses, capacités d'huile,
etc. Voir également les figures 5, 6 et 7 ainsi que le tableau D pour
les dimensions des vérins (pages 4-5).
7.0 ACCESSOIRES
Des têtes se fixant à l'extrémité de la tige de piston sont
disponibles. Voir tableau E les têtes sphériques et les têtes
oscillantes. Pour les dimensions voir le catalogue Enerpac des
outillages de production.
Tableau E - Têtes de vérin
Tête Tête A utiliser avec vérin d'une
sphérique oscillante capacité de
BS-6 BR-8 11 kN
BS-8 17 kN
BS-16 BR-16 44 kN
BS-20 BR-20 68 kN
BS-30 175 kN
BS-36 275 kN
8.0 ENTRETIEN ET SERVICE
• Inspecter régulièrement tous les composants afin de détecter
tout problème qui nécessiterait une intervention de service ou
d'entretien. Remplacer les pièces usées ou détériorées.
• La température de l'huile ne doit pas dépasser 65 ˚C.
• Utiliser dans le système de l'huile hydraulique propre de
première qualité. L'huile contaminée est une cause de l'usure
des pièces mobiles et des joints. La fréquence des
changements d'huile dépend des conditions de travail et des
filtres du système; un plan d'entretien devra être établi.
Respecter les conditions imposées par l'environnement pour
l'élimination des huiles usées.
Enerpac propose des jeux de pièces prêtes à être utilisées pour la
réparation et/ou le remplacement. Des feuillets avec dessin et liste
des pièces sont disponibles. Contacter Enerpac.
Sortie Blanc
Gris
Sortie
Tige
Vert
Brun
Jaune
Rentrée
Tige
Rentrée
Vert
Rouge
