Nota: utilizzare il grasso Mobilgrease XHP ™ 222 o un
grasso equivalente di ottima qualità per supporti usati con
carichi pesanti.
7.0 RISOLUZIONE DEI PROBLEMI
PROBLEMA: L'ATTREZZO È COLLEGATO E SEMBRA
FUNZIONARE CORRETTAMENTE, MA IL
GIUNTO NON SI ALLINEA.
CAUSA: è presente un'ostruzione invisibile sul giunto
o sul tubo che lo circonda, oppure il carico
necessario per allineare il giunto è superiore
a quello dell'attrezzo ATM-2 (ovvero 1
tonnellata = 10 kN).
SOLUZIONE: a. Verificare che non siano presenti
ostruzioni nei pressi del giunto.
b. La pressione necessaria per allineare
il giunto potrebbe essere superiore
a quella di 1 tonnellata (10 kN)
offerta dall'attrezzo. In questo caso è
necessario adottare un altro metodo
per l'allineamento.
8.0 IMMAGAZZINAGGIO
• L'attrezzo ATM-2 deve essere conservato in un luogo
fresco e asciutto.
• Le superfici lavorate devono essere unte con il grasso
Mobilgrease XHP ™ 222 Special o un grasso equivalente
di ottima qualità per supporti usati con carichi pesanti.
9.0 DIMENSIONI DELL'APPLICAZIONE

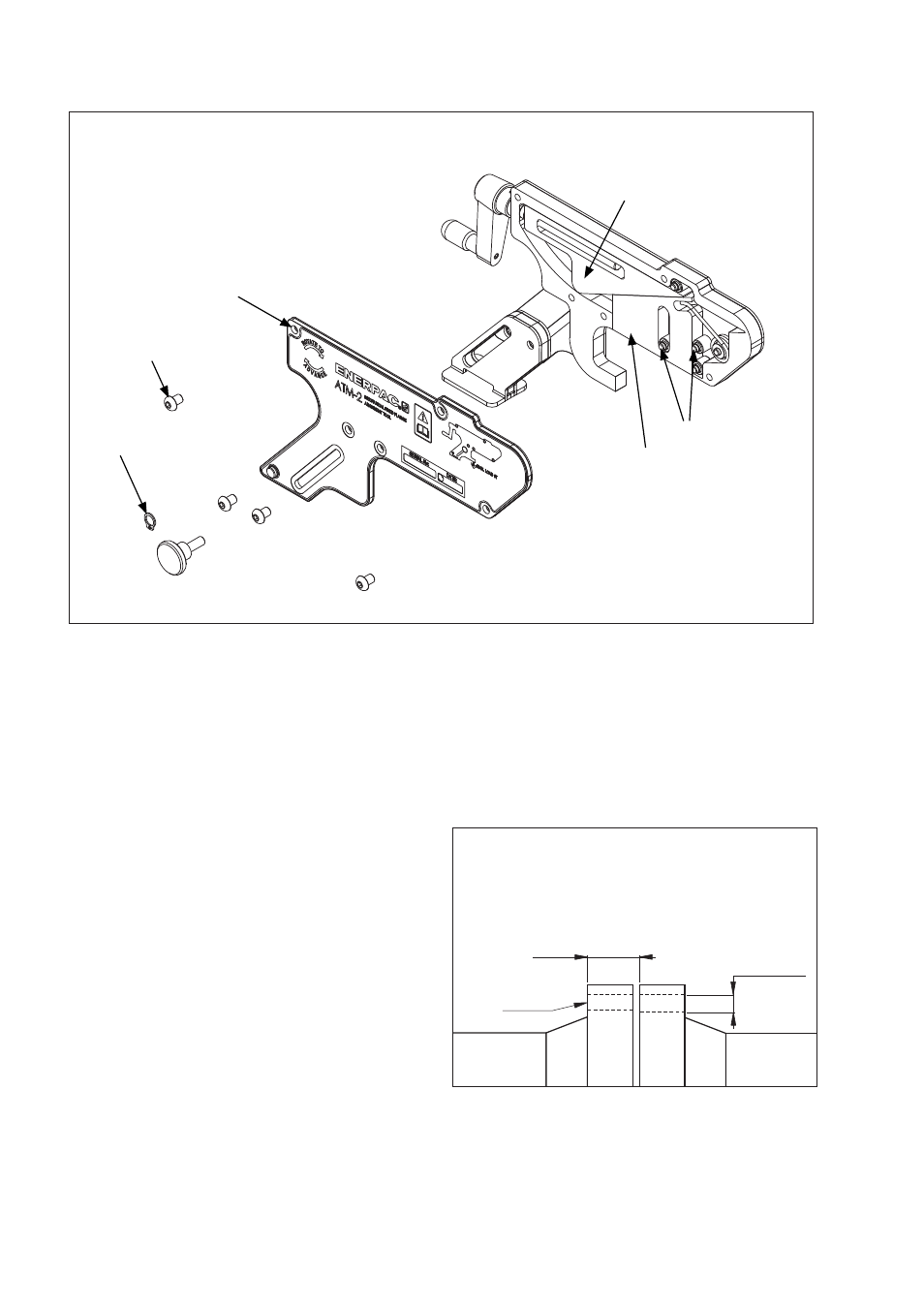

Figura 6. Dimensioni minime e massime della flangia
(immagine)
Dimensione minima
del foro del bullone
16 mm (0,63”)
Distanza minima 14 mm (0,55”)
Distanza massima 82 mm (3,23”)
Il gancio entra
in questo foro
del bullone
Figura 5. Ispezione e lubrificazione
COPERCHIO
VITE ESAGONALE
ANELLO ELASTICO
CUNEO AZIONATO
CUSCINETTI
A SFERE
CUNEO GUIDA
