50 - Systemübersicht: Ansicht von vorne, links, rechts und hinten (Modelle C & D)
Ausführliches Benutzerhandbuch
Deutsch
Systemübersicht: Ansicht von vorne, links, rechts
und hinten (Modelle C & D)

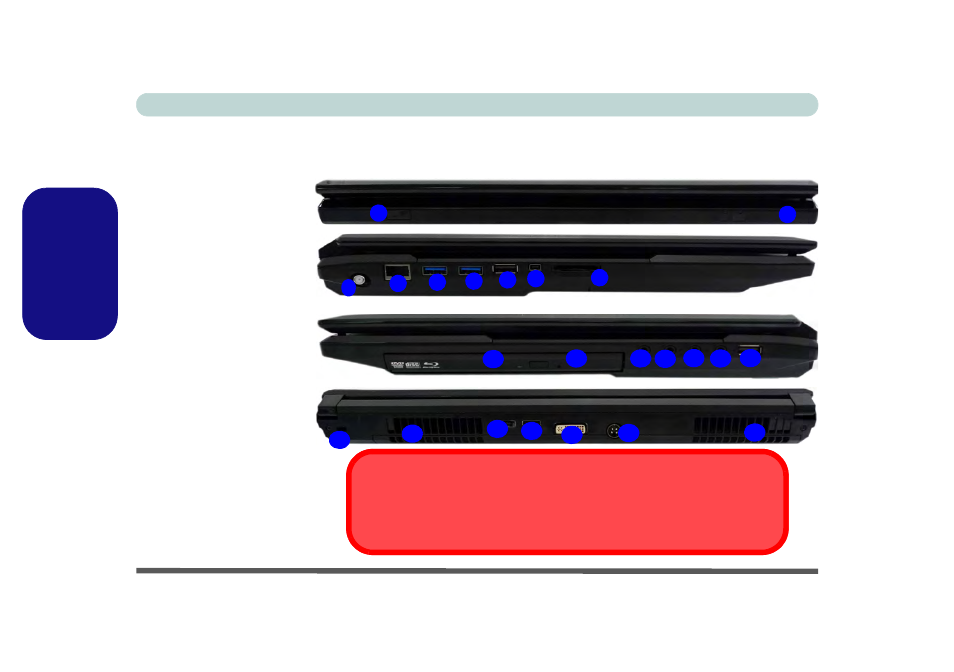

Abb. 7 - Ansicht von vorne,
links, rechts und hinten (Mo-
delle C & D)
1. Infrarot-Sensor
2. LED-Stromanzeigen
3. RJ-45 LAN-Buchse
4. USB 3.0 Anschlüsse (siehe
Seite 49
)
5. USB 2.0 Anschluss (siehe
Seite 49
)
6. Kabelantennenbuchse (CATV)
7. Mini-IEEE 1394a Anschluss
8. Multi-in-1 Kartenleser
9. Schacht für optisches Laufwerk
10. Notauswurfloch
11. Kopfhörer-Ausgangsbuchse
12. Mikrofon-Eingangsbuchse
13. S/PDIF-Ausgang & Surround-
Ausgang Combo Buchse
14. Line-Eingangsbuchse
15. USB 2.0 Anschluss
16. Sicherheitsschloß-Buchse
17. Luftungsoffnung
18. Kombinierter eSATA/USB-
Anschluss
19. HDMI-Ausgangsanschluss
20. DVI-Ausgangsanschluss
21. DC-Eingangsbuchse
5
8
6
7
2
3
4
9
10
12
14
13
4
16
18
15
17
17
19
20
21
1
11
Vorderseite
Linke Seite
Rechte Seite
Hinterseite
Überhitzung
Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht
während das Notebook in Betrieb ist verdeckt werden.
