Systemübersicht: Ansicht von vorne, links, rechts und hinten (Modelle A & B) - 49

Ausführliches Benutzerhandbuch

Deutsch

Systemübersicht: Ansicht von vorne, links, rechts
und hinten (Modelle A & B)

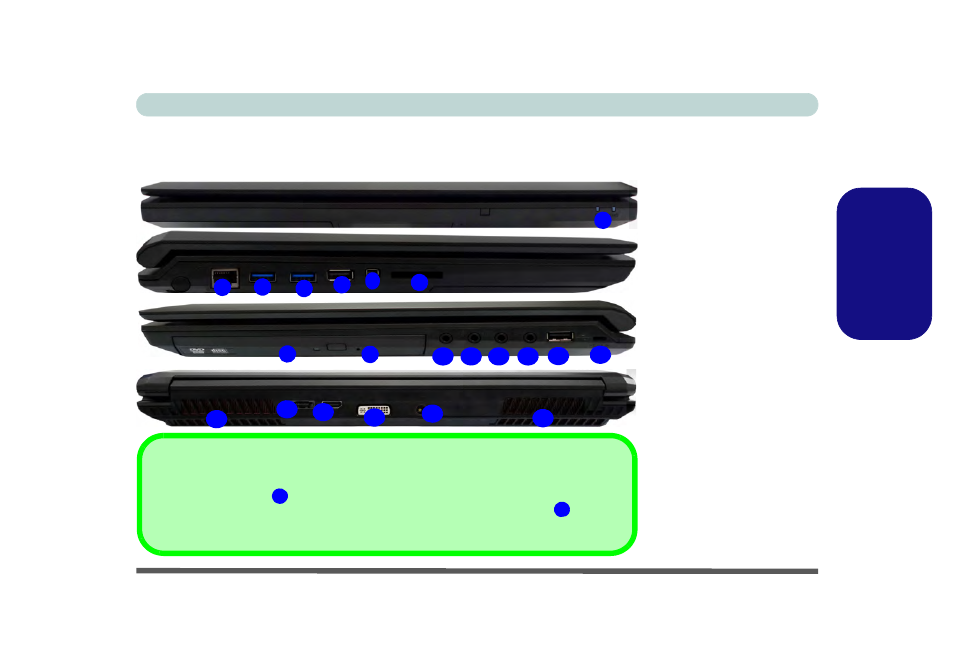

Abb. 6 - Ansicht von vorne,

links, rechts und hinten (Mo-

delle A & B)

1. LED-Stromanzeigen
2. RJ-45 LAN-Buchse
3. USB 3.0 Anschlüsse
4. USB 2.0 Anschluss

(Siehe folgenden Hinweis)

5. Mini-IEEE 1394a Anschluss
6. Multi-in-1 Kartenleser
7. Schacht für optisches

Laufwerk

8. Notauswurfloch
9. Kopfhörer-Ausgangsbuchse
10. Mikrofon-Eingangsbuchse
11. S/PDIF-Ausgang & Sur-

round-Ausgang Combo
Buchse

12. Line-Eingangsbuchse
13. USB 2.0 Anschluss
14. Sicherheitsschloß-Buchse
15. Luftungsoffnung
16. Kombinierter eSATA/USB-

Anschluss

17. HDMI-Ausgangsanschluss
18. DVI-Ausgangsanschluss
19. DC-Eingangsbuchse



USB

Die USB 3.0 Anschlüsse

sind blau. Die Datenübertragung ist bei USB 3.0 viel schneller als bei

USB 2.0, und USB 3.0 ist rückwärts kompatibel mit USB 2.0. Der USB 2.0-Anschluss

kann auch

bei ausgeschaltetem System als Stromversorger verwendet werden, solange das Gerät über den AC/
DC-Netzadapter mit Strom versorgt wird.

Vorderseite

Linke Seite

Rechte Seite

10 11

Hinterseite
