Seite 52

Betriebsanleitung

060588-026 SL26/30SL

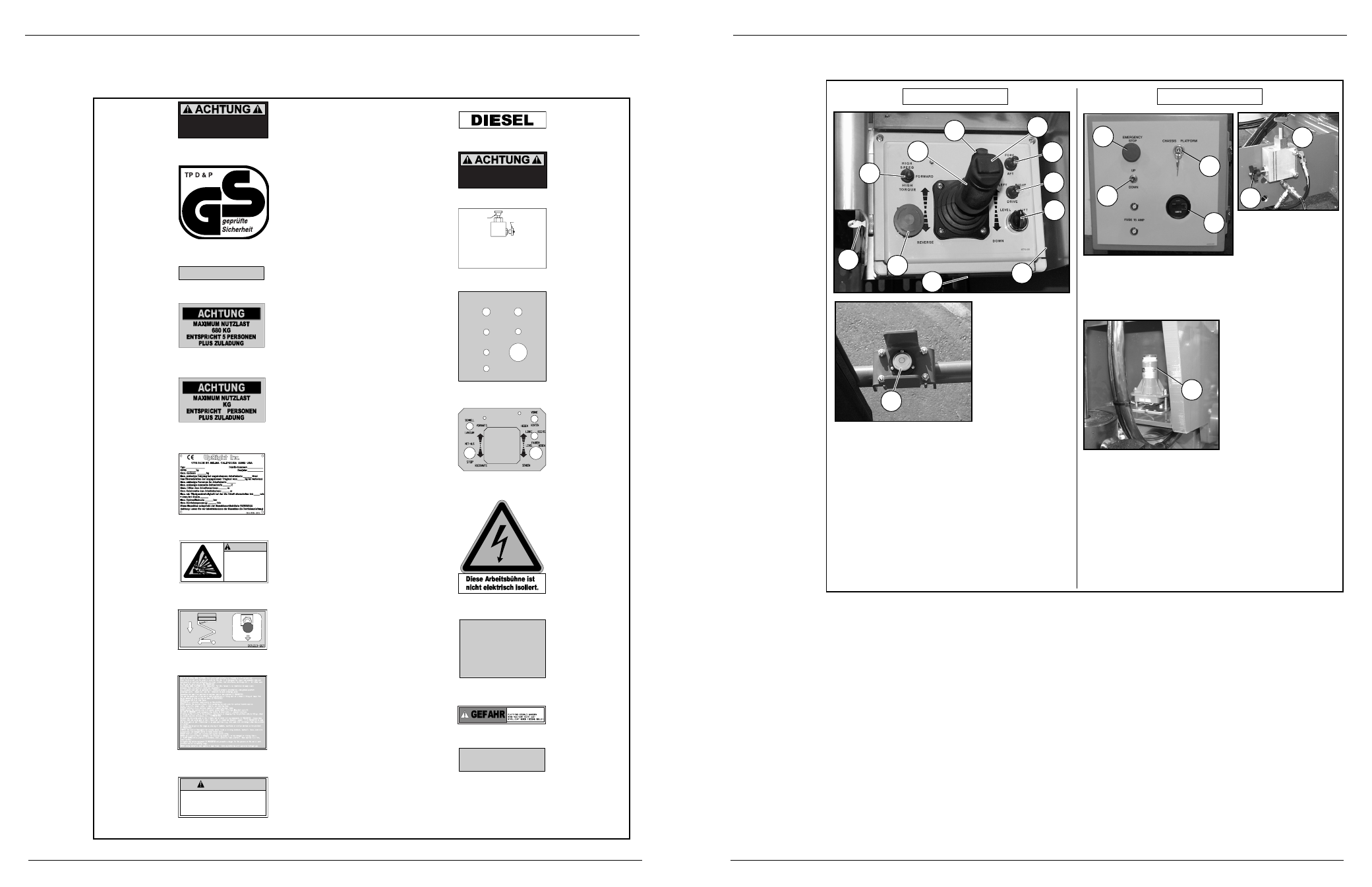

Schilder

S

CHILDER

Die Arbeitsbühne darf nur in Betrieb genommen werden, wenn diese Schilder angebracht und gut lesbar sind.
Die Anweisungen auf den Schildern lesen, verstehen und einhalten, wenn die Arbeitsbühne benutzt wird.

3) 064913-000

15) 067195-201

8) 064917-000

29) 064414-202

28) 063423-200

14) 005223-907

33) 100102-200

23) 067822-211

19) 064932-000

9) SL26SL 064910-011

21) 027898-001

40) 067822-200

9) SL30SL 064910-013

10) 061205-203

38) 064927-000

39) 064929-000

31) 064903-000

11) 064930-000

6) 030768-002

SICHERHEITS-VORSCHRIFTEN
UND BEDIENUNGS-ANLEITUNG
ANLIEGEND

HYDRAULIK ÖL

590

BEI LADUNG DER BATTERIE
ENSTEHT EXPLOSIVES GAS!

FLAMMEN UND FUNKEN
FERNHALTEN!

WARNUNG

WARNUNG

KIPPGEFAHR
PRÜFEN SIE TÄGLICH DEN
REIFENDRUCK (50 P.S.I.)

SOLANGE DER MOTOR KALT IST,
VORGLUHKNOPF 6 SEK. LANG
DRUCKEN, UM KERZEN ZU AKTIVIEREN

INSTRUKTIONEN ZUR LOSUNG DER HANDBREMSE
1. VENTIL IN UHRZEIGER-RICHTUNG DREHEN UM ES

ZU SCHLIESSEN.

2. DAUMEN-PUMPE AKTIVIEREN DRUCKEN-ZIEHEN

BIS BREMSE FREI IST.

3. VENTIL GEGREN UHRZEIGERRICHTUNG DREHEN ZUR

KOMPLETTEN OFFNUNG UND UM NORMALE
HANDBREMS-FUNKTION ZU GARANTIEREN.

VENTIL

DAUMEN

CHASSIS PLATFORM

NOT-AUS

HEBEN

SENKEN

SICHERUNG 15 AMP

UM PLATTFORM NACH VORNE
ZU NEIGEN, PLATTFORM LEICHT
ANHEBEN

FALLS PLATTFORM NICHR ÜBER
2 METER HEBT, PLATTFORM
ABSENKEN UND NEU NIVELLIEREN

KIPPGEFAHR

GL HKERZE

4

Controls and Indicators

060588-026 SL26/30SL

Operator Manual

Page 5

C

ONTROLS AND

I

NDICATORS

Figure 2:

Controls and Indicators

Platform Controls

1

1 Interlock Lever Switch
2. Control Handle
3. Drive Speed/Torque Selector Switch
4. Key Switch
5. Emergency Stop Switch
6. Steering Switch
7. Fore/Aft Leveling Switch
8. Side/Side Leveling Switch
9. Level/Drive/Lift Switch

10. Glow Plug Switch
11. Operator Horn
12. Bubble Level

5

1 Hour Meter
2. Emergency

Stop Switch

3. Lift Switch
4. Key Switch
5. Level Sensor
6. Brake Release

Pump

7. Needle Valve

1

2

3

4

Chassis Controls

2

8

9

7

3

10

12

6

7

6

5

4

11
