Page 30 Guide de l’opérateur
060588-026 SL26/30SL Transport de la plate-forme élévatrice
T
RANSPORT DE LA PLATE
-
FORME ÉLÉVATRICE
P R É P A R A T I O N P O U R L ’ E X P É D I T I O N
1. Abaisser complètement la plate-forme.
2. Débrancher le câble négatif (-) de la borne de la batterie.
3. Attacher le boîtier de commande au garde-corps avant.
4. Attacher le mécanisme de commande d’élévation au châssis.
L E V A G E P A R C H A R I O T É L É V A T E U R À F O U R C H E
NOTA : Le chariot élévateur à fourche sert uniquement au transport.
AT T E N T I O N ! !
Voir les poids de plate-forme élévatrice au chapitre « Caractéristiques » et s’assurer que le chariot
élévateur est suffisamment puissant pour la soulever.

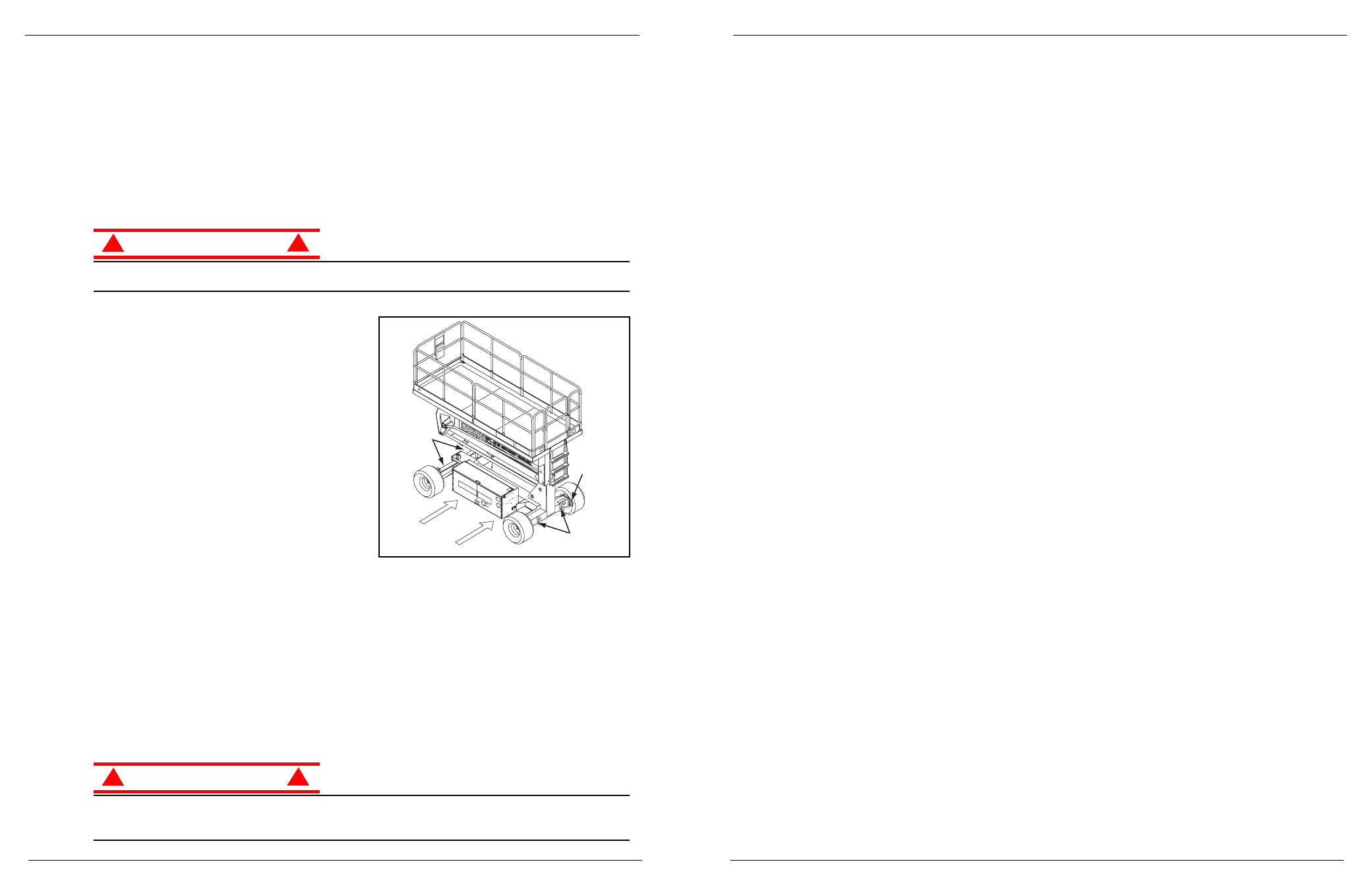

Figure 6 : Transport de la plate-forme
L E V A G E P A R G R U E
1. N’accrocher les sangles que sur les anneaux
d’arrimage/levage du châssis.
2. Placer la plate-forme sur le véhicule de transport,
en position de transport.
3. Caler les roues.
4. Arrimer la plate-forme élévatrice sur le véhicule de
transport à l’aide de chaînes et sangles d’une
capacité de charge adéquate attachées aux
anneaux d’arrimage/levage du châssis.
C O N D U I T E O U T R E U I L L A G E
S U R U N C A M I O N O U
U N E R E M O R Q U E
NOTA : Ne pas treuiller à plus de 0,3 m/s (1 pi/s).
1. Monter la machine sur le camion ou la remorque.
A. Pour conduire la machine sur le véhicule de transport :
a. conduire la machine jusqu’à la rampe et la mettre en position de transport;
b. redresser les roues et arrêter le moteur de la machine; et
c. caler les roues.
B. Pour treuiller la machine sur le véhicule de transport :
a. conduire la machine jusqu’à la rampe;
b. accrocher le câble du treuil sur les anneaux d’arrimage/levage;
c. desserrer les freins de stationnement (voir « Remorquage ou treuillage » à la page 28);
d. treuiller la plate-forme en position de transport; et
e. caler les roues.
2. Arrimer la plate-forme élévatrice sur le véhicule de transport à l’aide de chaînes et sangles d’une capacité
de charge adéquate attachées aux anneaux d’arrimage/levage du châssis.
AT T E N T I O N ! !
Les anneaux d’arrimage ne doivent pas être utilisés pour soulever la plate-forme élévatrice.
Un serrage excessif des chaînes ou des sangles dans les anneaux d’arrimage/levage peut
endommager la plate-forme élévatrice.
Rear
Lifting Lug
(typical)
Rear Tie
Downs
Forklift
Front Tie
Downs/
Lifting Lugs
Utilisation 060588-026 SL26/30SL
Guide de l’opérateur Page 27
D É P L A C E M E N T A V E C L A P L A T E - F O R M E É L E V É E
Se déplacer avec la plate-forme élevée UNIQUEMENT sur des surfaces horizontales solides.
NOTA : La plate-forme élévatrice se déplace à vitesse réduite lorsqu’elle se trouve en position élevée.
1. Vérifier que le parcours est exempt de toute personne, obstacle, trou et dénivellation, que le terrain est plat
et peut supporter la charge des roues.
2. Vérifier les dégagements au-dessus, au-dessous et sur les côtés de la plate-forme.
3. Positionner le sélecteur de mise de niveau/conduite/levage en position de conduite (DRIVE).
4. Pousser la manette de commande en marche avant (FORWARD) ou marche arrière (REVERSE) pour se
déplacer dans la direction souhaitée.
Si la machine s’immobilise et l’alarme d’inclinaison résonne, abaisser immédiatement la plate-forme et
conduire la machine jusqu’à une surface plane avant d’élever à nouveau la plate-forme.
A B A I S S E M E N T D ’ U R G E N C E
Le bouton d’abaissement d’urgence est situé sur le côté gauche du châssis à travers l’ouverture du carter du
module de commande.
1. Tirer et maintenir le bouton pour ouvrir la vanne d’abaissement d’urgence.
2. Une fois la plate-forme entièrement abaissée, relâcher le bouton. La plate-forme ne peut pas être élevée si
la vanne d’abaissement d’urgence est ouverte.
