Page 28 Guide de l’opérateur
060588-026 SL26/30SL Remorquage ou treuillage
R
EMORQUAGE OU TREUILLAGE
N’effectuer les opérations suivantes que si la machine est immobilisée et qu’il est nécessaire de la
déplacer, ou pour la hisser sur une remorque à l’aide d’un treuil, pour le transport (voir « Transport de la
plate-forme élévatrice » à la page 30).
D
E S S E R R A G E D E F R E I N D E S T A T I O N N E M E N T
(
F I G U R E
4 )
N’utiliser la procédure suivante que si le système de propulsion de la machine est en panne et qu’il est
nécessaire de la déplacer, lors du remorquage sur une pente ou du treuillage sur une remorque pour le
transport.
1. Fermer le robinet à pointeau en tournant le bouton vers la droite.
2. Actionner la pompe de desserrage de frein jusqu’à ce que le frein de stationnement se desserre et que
les roues puissent être tournées.
3. La machine va maintenant rouler lorsqu’on la pousse ou qu’on la tire.
4. S’assurer que le robinet à pointeau est ouvert et vérifier que les freins de stationnement sont engagés
avant d’utiliser la machine.
AVERTISSEMENT ! !
Ne jamais élever ou abaisser la plate-forme lorsque les freins de stationnement ne fonctionnent pas.
Ceci pourrait résulter en des dommages ou blessures graves.
Ne jamais desserrer les freins si la machine est sur une pente.
Caler les roues avant de desserrer le frein de stationnement.
Accrocher la machine au véhicule remorqueur avant de desserrer les freins.
Ne jamais remorquer à une vitesse supérieure à 0,3 m/s (1 pi/s).

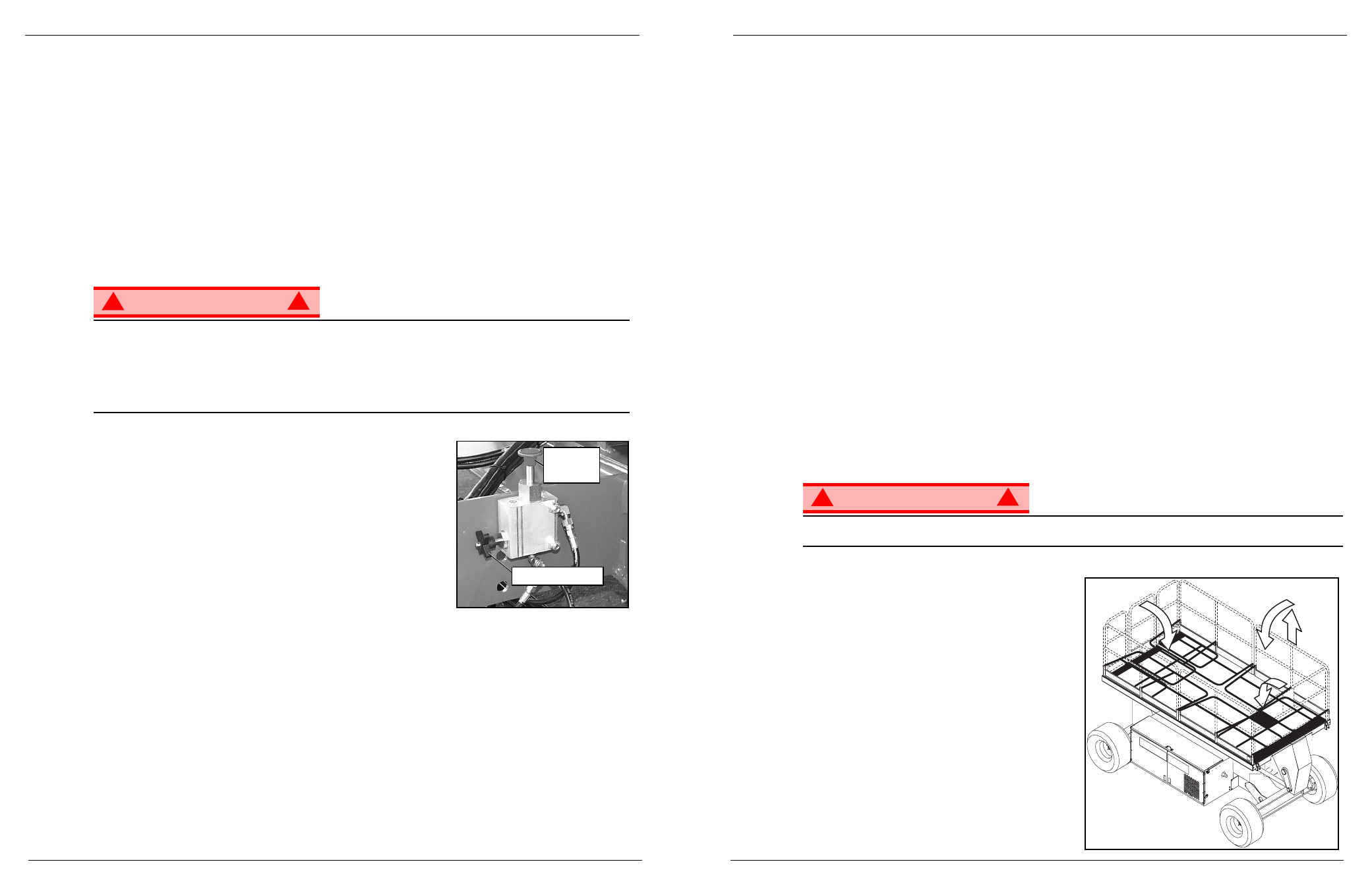

Figure 4 : Pompe de desserrage de frein
A
PRÈS UTILISATION
,
TOUS LES JOURS
1. Abaisser complètement la plate-forme.
2. Stationner la machine sur une surface plane, de préférence à l’abri des vandales et protégée des enfants
et de toute personne qui pourrait éventuellement s’en servir sans autorisation.
Tourner le contacteur à clé en position d’arrêt (OFF), puis retirer la clé afin d’empêcher l’utilisation non
autorisée.
Pompe de
desserrage
de frein
Robinet à pointeau
Garde-corps rabattables 060588-026 SL26/30SL
Guide de l’opérateur Page 29
G
ARDE
-
CORPS RABATTABLES
Cette procédure n’est valable que pour le passage entre des portes. Il faut remettre les garde-corps en
position correcte avant d’utiliser la machine.
P R O C É D U R E D E R A B A T ( F I G U R E 5 )
NOTA : Garder toutes les pièces de fixation lorsque vous effectuez les procédures suivantes.
1. Placer le boîtier de commande sur la plate-forme.
2. En commençant à l’avant de la plate-forme, enlever les écrous, boulons et rondelles en partant du haut du
garde-corps avant. Rabattre le garde-corps avant sur la plate-forme.
3. Fermer et verrouiller le portillon.
4. Enlever les écrous, boulons et rondelles en commençant par le haut du garde-corps arrière. Rabattre le
garde-corps arrière sur la plate-forme en veillant à maintenir le portillon verrouillé à tout moment.
5. Enlever les écrous, boulons et joints à partir du sommet des garde-corps latéraux et de la rampe
intermédiaire de la plate-forme coulissante de rallonge. Soulever et plier un garde-corps latéral de
manière à ce qu’il repose sur la plate-forme de rallonge. Répéter l’opération avec les autres garde-corps
latéraux.
P R O C É D U R E D E M I S E E N P L A C E
1. Relever les garde-corps latéraux en s’assurant que chacun d’eux est bien poussé vers le bas de façon à
être maintenu fermement en position verticale.
2. Installer les boulons, joints et écrous entre les garde-corps latéraux, et les serrer fermement.
3. Lever le dispositif de garde-corps arrière en alignant les trous et installer les boulons, joints et écrous.
Serrer fermement.
4. Relever le dispositif de garde-corps avant en alignant les trous et installer les boulons, rondelles et écrous.
Serrer fermement.
5. Suspendre le boîtier de commande au garde-corps avant.
6. Avant d’utiliser la plate-forme élévatrice, vérifier que toute la boulonnerie est bien en place et correctement
serrée (voir « Caractéristiques »).
AVERTISSEMENT ! !
Avant de monter sur la plate-forme élévatrice, les garde-corps doivent être parfaitement fixés dans la
bonne position.
Figure 5 : Garde-corps rabattables
