10

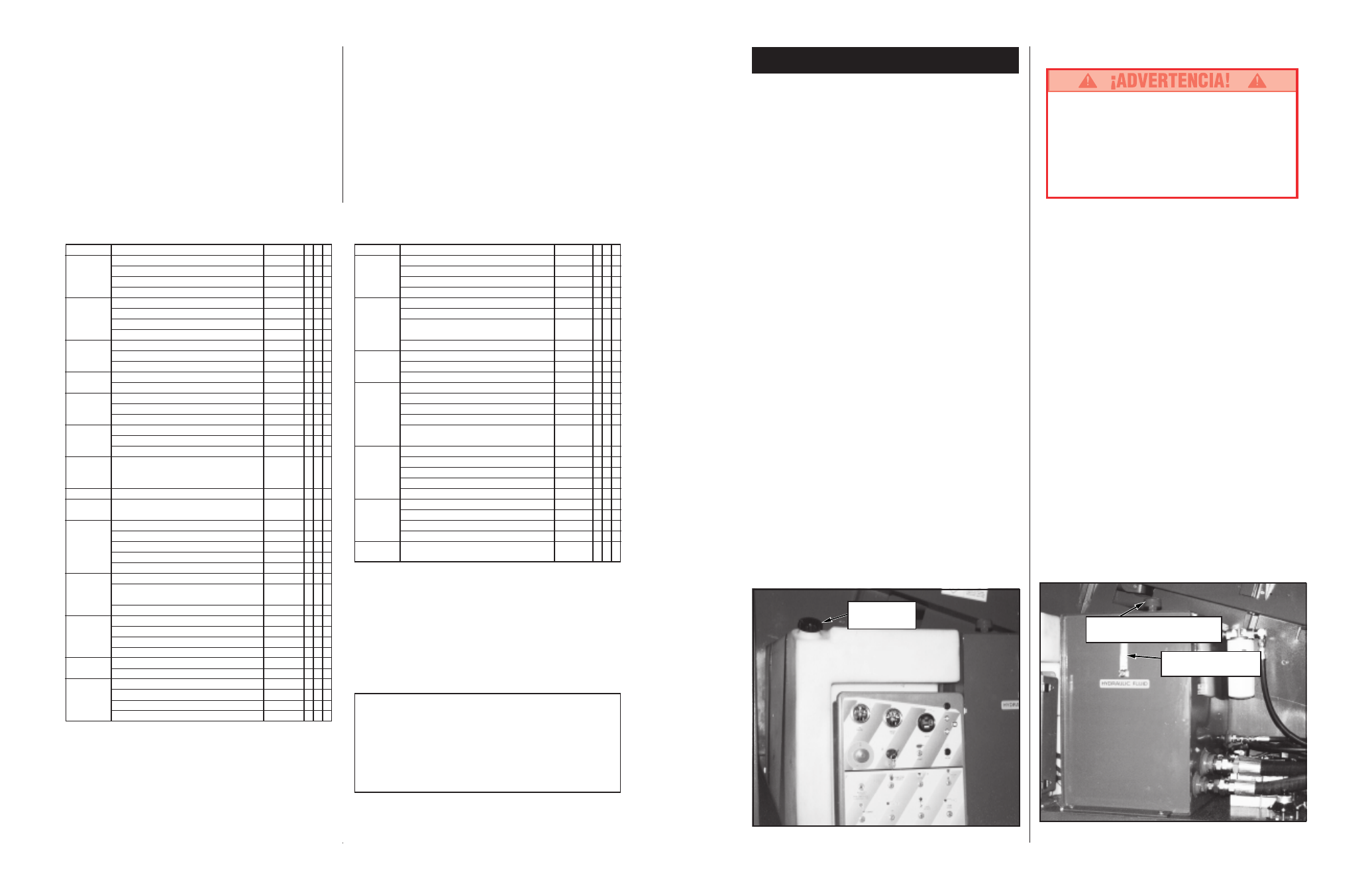

COMPONENT INSPECTION OR SERVICES INTERVAL Y N R
Elevating Inspect for structural cracks Daily
Assembly Check pivot points for wear 30 D
Check pivot pin retaining bolts for proper torque 30
D
Check members for deformation Daily
Chassis Check hoses for pinch or rubbing points Daily
Check component mounting for proper torque 6
M
Check swing bearing bolt (torque
to 123 Nm [90 ft. lbs.])
6 M
Check welds for cracks Daily
Turret Check ring gear for proper lubrication and wear Daily
Check planetary oil level 150
H
/3
M
Lubricate ring gear (MoS2 grease) 150
H
/3
M
Torque Check for leaks Daily
Hubs Check oil level 250
H
/6
M
Change oil after break-in period 50
H
/30
D
Change oil (SAE 90 wt. gear oil) 2000
H
/2
Y
Torque hub mounting hardware to
123 Nm [90 ft. lbs.]
6 M
Lift Check the cylinder rods for wear 30
D
Cylinders Check pivot pin retaining bolts for proper torque 30
D
Check seals for leaks 30
D
Inspect pivot points for wear 30
D
Check fittings for proper torque 30
D
Entire Check for and repair collision damage Daily
Unit Check fasteners for proper torque 3
M
Check for corrosion, remove and repaint 3
M
Lubricate 30
D
Labels Check for peeling, missing, or unreadable
Daily
labels & replace
COMPONENT INSPECTION OR SERVICES INTERVAL Y N R
Engine Oil Check level and condition Daily
Check for leaks Daily
Change oil & filter (Dual Fuel) 200
HOURS
Change oil & filter (Diesel) 500 HOURS
Engine Fuel Check fuel level Daily
System Check for leaks Daily
Replace fuel filter 6 M
Check air cleaner Daily
Batteries Check electrolyte level Daily
Clean exterior 3
M
Clean terminals 3
M
Engine Check coolant level (with engine cold) Daily
Coolant Replace coolant 2
Y
Hydraulic Check oil level Daily
Oil Change filter 6
M
(*See note ) Drain and replace with ISO 46 compatible oil 2
Y
Hydraulic Check for leaks Daily
System Check hose connections 30
D
Check hoses for exterior wear 30
D
Emergency Check operation of emergency override power unit Daily
Hydraulic
System
Controller Check operation of all controls Daily
Control Check the exterior of the cable
Daily
Cable for pinching, binding or wear
Platform Check fasteners for proper torque Daily
Floor and Check welds for cracks Daily
Rails Check condition of platform Daily
Check condition of anchorage points Daily
Check condition of operators manual Daily
Tires Check for damage Daily
Check air pressure (except foam filled)
(5.5 bar [80 psi])
Daily
Check lug nuts (torque to 123 Nm [90 ft. lbs.]) 30
D
Hydraulic Wipe clean 30
D
Pump Check for leaks at mating surfaces 30 D
Check for hose fitting leaks Daily
Check mounting bolts for proper torque 30 D
Hydraulic Check hydraulic drive motor operation Daily
Drive System Check hoses, fittings, and valve block for leaks Daily
Steering Check fittings for proper torque 6 M
System Check steering cylinder for leaks 30 D
Check linkage for wear areas 30 D
Check for missing / loose retainers Daily
Interval
Daily=each shift (every day) or every eight hours
30
D
=every month (30 days) or every 50 hours
3
M
=every 3 months or 125 hours
6
M
=every 6 months or 250 hours
1
Y
=every year or 500 hours
2
Y
=every 2 years or 1000 hours
Y=Yes/Acceptable
N=No/Not Acceptable
R=Repaired/Acceptable
Routine Service Table
Service Report
Date: _________________
Owner: _________________
Model No: _____________ Serial No: _____________
Serviced By: _____________
Service Interval: __________
ROUTINE SERVICE
Use the following table as a guide for routine
maintenance. Inspection and maintenance shall be
performed by personnel who are trained and familiar
with mechanical and electrical procedures. Refer to
the Service Manual for complete service instructions.
Please copy this page and use the Routine Service Table
as a checklist when inspecting a machine for service.
Routine Service Table Key
*Mobil DTE 15M, ISO grade 46, for temperature range of 40 o F up to
110 o F.
*For colder climates:
Mobil DTE 13M, ISO grade 32, for temperature range of 10
o F up to
65 o F.
39
MANTENIMIENTO DE LA BATERÍA
Peligro de mezcla de gases explosiva. Mantener
la batería lejos de chispas, llama o humo.
Usar siempre anteojos de seguridad al trabajar
con baterías.
El fluido de la batería es muy corrosivo. Lavar
bien los derrames de fluido con agua limpia.
Controlar diariamente el nivel del fluido, especialmente si
se usa la plataforma en clima seco y cálido.
Si el nivel de electrolitos sobre las placas es inferior
a 10 mm ( 3 /
8
plg) sólo agregar agua destilada.
NO usar agua potable ya que acorta la vida de la batería.
Mantener limpias las terminales y la tapa de la batería.n.
NEUMÁTICOS
La elección de los neumáticos puede afectar la
estabilidad de la máquina. Sólo usar los neumáticos de
UpRight (15-19.5 NHS sin tubos, 14 espesor nominal),
salvo autorización escrita del fabricante. Si viene
equipada con neumáticos rellenos con aire, verifique la
presión de los neumáticos diariamente, 5,5 bars (80 psi).
COMBUSTIBLE
Gasolina
1. Abra la cubierta de la torre izquierda, abra la tapa del
caño de llenado (ver figura 11).
2. Llenar solamente con combustible para motores sin
plomo.
3. La capacidad total del tanque es de 159 lts.
(42 galones).
Diesel
1. Abra la cubierta de la torre izquierda, abra la tapa del
caño de llenado (ver figura 11).
2. Llenar solamente con combustible para motores
diesel. Solo usar combustible destilado, no usar
residual o mezcla.
3. La capacidad total del tanque es de 159 lts.
(42 galones).
ACEITE HIDRÁULICO
1. Abra la cubierta de la torre izquierda y revise el nivel
del aceite en el indicador con la pluma guardada y
contraída. El motor en marcha o detenido. (ver
figura 12)
2. Si es necesario, llenar con aceite hidráulico
compatible ISO 46. Vea el cuadro de Mantenimiento
de rutina en la página 40.
3. Limpiar el área de alrededor de la tapa antes de
abrirla.
4. Abrir la tapa de llenado y respiración y agregar aceite.
5. Tapar de nuevo.
6. Desechar el aceite hidráulico apropiadamente
LUBRICACIÓN
Ver cuadro de lubricación e instrucciones en el manual de
mantenimiento.
Mantenimiento
Figura 11: Tanque de combustible
Tapa de
combustible
Figura 12: Tanque de aceite hidráulico
Tapa de llenado / respirador
de aceite hidráulico
Indicador de nivel
del aceite hidráulico
