Перед подключением
усилителя
ПРЕДУПРЕЖДЕНИЕ
! Закрепите провода при помощи зажимов
или изоляционной ленты. Для защиты про-
водки заизолируйте провода в местах их
соприкосновения с металлическими дета-
лями.
! Не нарушайте изоляцию проводов питания
для подачи питания на другое оборудова-
ние. Провода имеют ограниченную допу-
стимую нагрузку по току.
ВНИМАНИЕ
! Запрещается укорачивать провода, цепь
защиты может выйти из строя.
! Запрещается напрямую заземлять отри-
цательный вывод громкоговорителя.
! Запрещается скреплять отрицательные
кабели громкоговорителей вместе.
! Если провод системы дистанционного
управления усилителем подключен к
клемме питания через замок зажигания (12
В пост. тока), то усилитель будет находить-
ся в включенном состоянии при включен-
ном зажигании вне зависимости от того,
включена автомобильная аудиосистема
или нет; это может привести к разрядке ак-
кумулятора, если двигатель выключен или
работает на холостых оборотах.
! Проложите и закрепите приобретаемый
отдельно провод для подключения к акку-
мулятору как можно дальше от проводов
громкоговорителей.
Проложите и закрепите приобретаемый
отдельно провод для подключения к акку-
мулятору, провод заземления, провода
громкоговорителей и усилителя как можно
дальше от антенны, кабеля антенны и
тюнера.
Режим мостового соединения
Максимальное сопротивление громкогово-
рителя не должно превышать 4 W. Убедитесь,
что данное условие выполнено. Неверное по-
дключение усилителя может привести к его
повреждению или к травмам в виде ожогов,
вызванных перегревом.

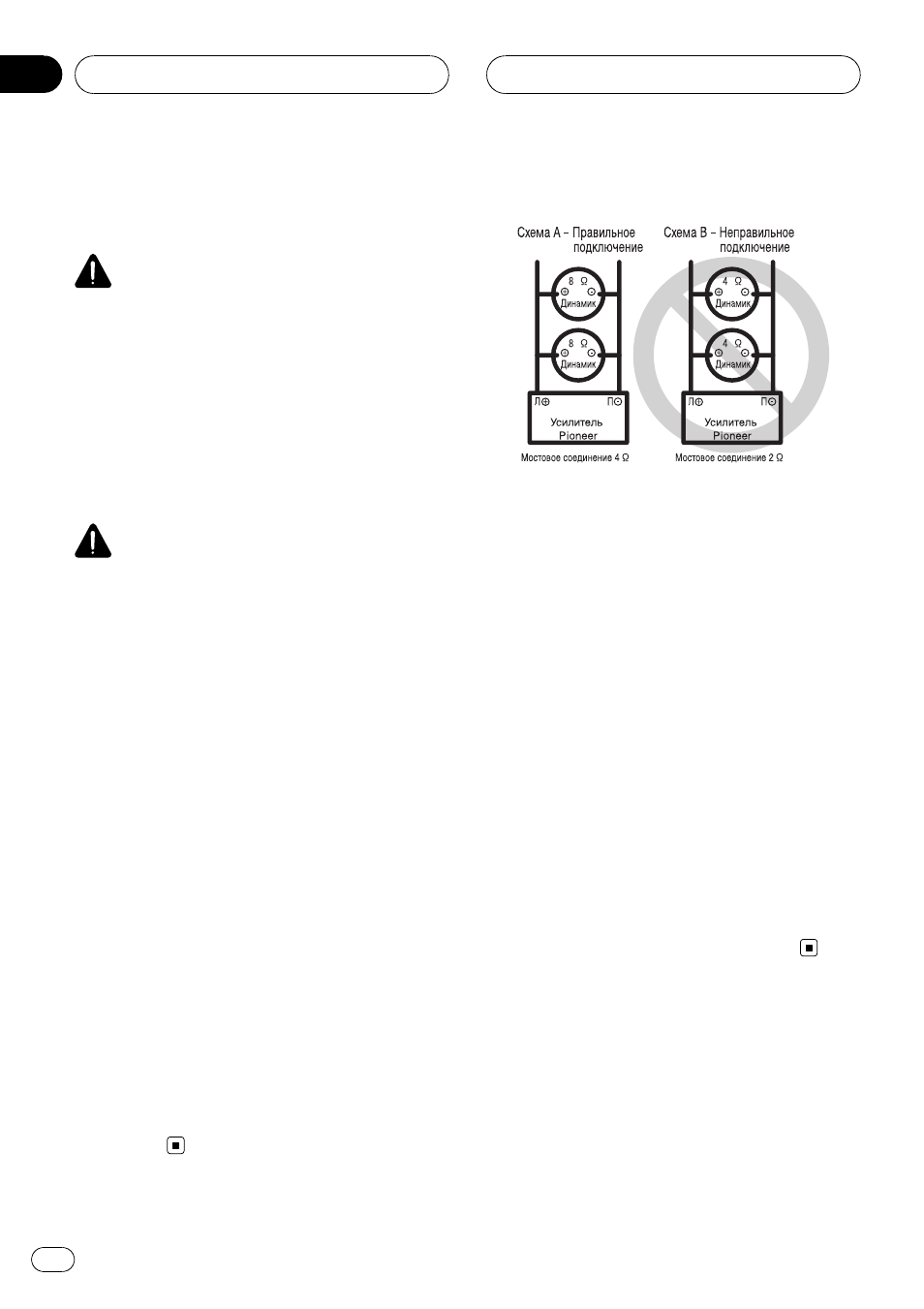

Мостовое соединение двухканального уси-
лителя с нагрузкой 4 W представляет собой
параллельное подключение двух громкогово-
рителей с сопротивлением 8 W каждый,
левого + и правого * (Схема A), либо одного
громкоговорителя с сопротивлением 4 W. Для
других усилителей см. схему мостового по-
дключения громкоговорителей на задней
панели: два громкоговорителя с сопротивле-
нием 8 W, подключенных параллельно, для
нагрузки 4 W, либо один громкоговоритель с
сопротивлением 4 W на каждый канал.
При возникновении вопросов обращайтесь к
местному авторизованному дилеру Pioneer
или в пункт сервисного обслуживания.
