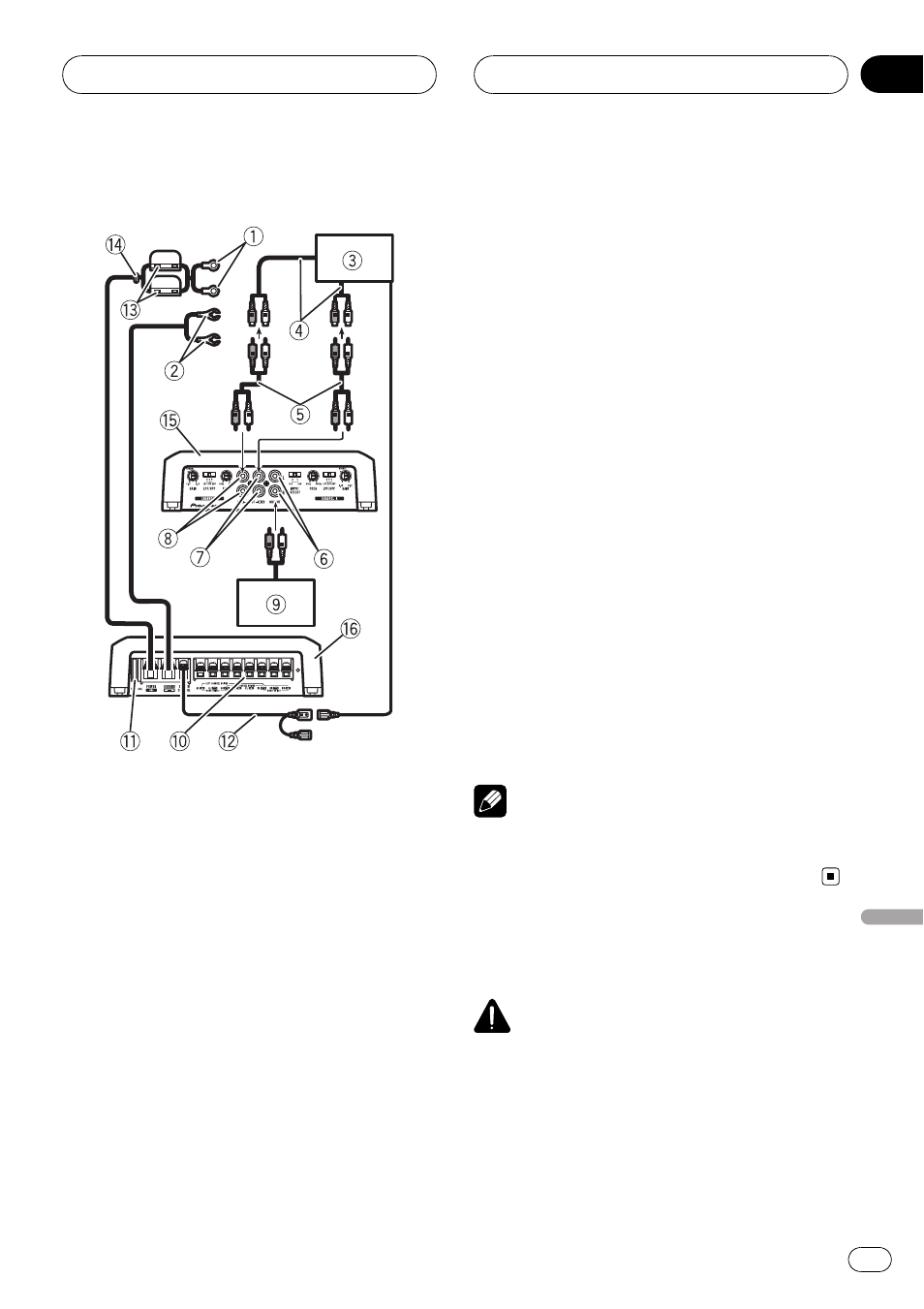

Aansluitschema
1 Speciale rode accukabel
RD-223 (apart verkrijgbaar)
Pas nadat u alle andere aansluitingen op de
versterker hebt voltooid, verbindt u het aan-
sluitpunt op de versterker met de positieve
(
+) pool van de accu.
2 Aardkabel (zwart)
RD-223 (apart verkrijgbaar)
Aansluiten op een schone, ongeverfde meta-
len locatie.
3 Autoradio met RCA-uitgangen (apart verkrijg-
baar)
4 Externe uitgang
Als u maar één ingang gebruikt, mag u niets
anders aansluiten op RCA-ingang B.
5 Aansluitkabel met RCA-stekkers (apart ver-
krijgbaar)
6 RCA-uitgang
7 RCA-ingang A
8 RCA-ingang B
9 Versterker met RCA-ingangen (apart verkrijg-
baar)
a Luidsprekeraansluiting
Raadpleeg het volgende gedeelte voor meer
informatie over het aansluiten van de luidspre-
kers. Raadpleeg Aansluiting via de luidspreke-
ringangkabel op bladzijde 81.
b Zekering (40 A)
c Kabel systeemafstandsbediening (apart ver-
krijgbaar)
Verbind het mannelijke aansluitpunt van deze
kabel met het aansluitpunt voor de systeemaf-
standsbediening van de autoradio. Het vrou-
welijke aansluitpunt kan worden verbonden
met de bedieningsaansluiting van de automa-
tische antenne. Indien de autoradio niet is
voorzien van een aansluiting voor de systeem-
afstandsbediening, verbindt u het mannelijke
aansluitpunt via de contactschakelaar met de
voedingsaansluiting.
d Zekering (30 A) × 2
e Doorvoerring
f Achterzijde
g Voorzijde
Opmerking
Schakelaar INPUT SELECT (ingangsselectie)
moet worden ingesteld. Raadpleeg Het toestel in-
stalleren op bladzijde 75 voor meer informatie.
Vóór u de versterker aansluit
WAARSCHUWING
! Gebruik kabelklemmen of plakband om de be-
kabeling op een veilige manier aan te bren-
gen. Wikkel kabels die tegen metalen
onderdelen liggen ter bescherming in plak-
band.
De toestellen aansluiten
Nl
77
Hoofdstuk
Nederlands
03
