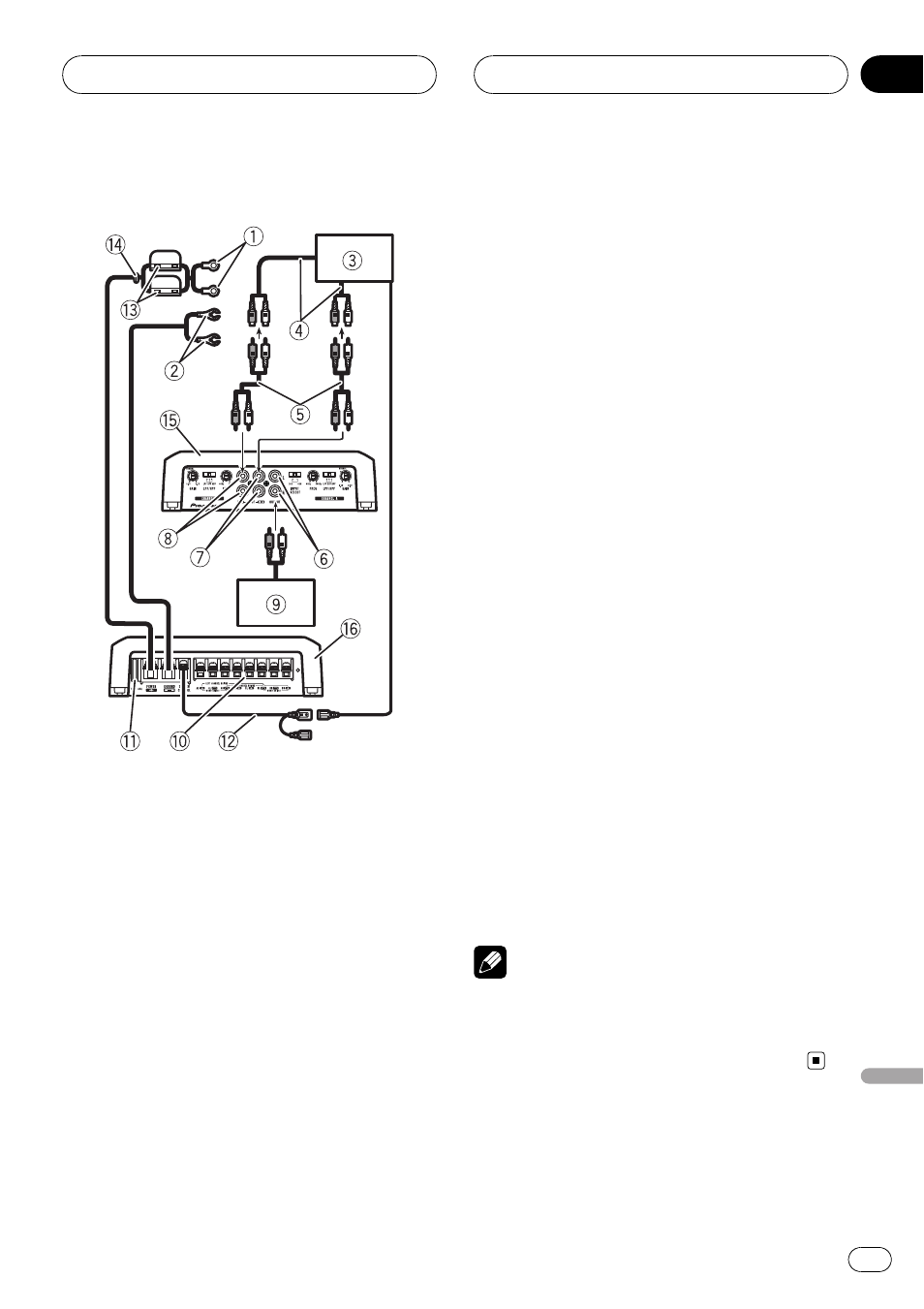

Схема подключения

1

Специальный красный провод для по-
дключения к аккумулятору
RD-223 (приобретается отдельно)
После подключения всех проводов уси-
лителя последним подключите провод,
идущий от клеммы усилителя к поло-
жительной (+) клемме аккумулятора.

2

Провод заземления (черный)
RD-223 (приобретается отдельно)
Подведите к чистой, очищенной от краски
металлической поверхности.

3

Автомобильная аудиосистема с выходны-
ми гнездами для подключения кабеля RCA
(приобретается отдельно)

4

Внешний выход
Если используется только один входной
штекер, не подключайте ничего к входному
гнезду В, предназначенному для RCA.

5

Соединительный провод с штекерами RCA
(приобретается отдельно)

6

Выходное гнездо для RCA

7

Входное гнездо А для RCA

8

Входное гнездо В для RCA

9

Усилитель с гнездами для подключения
кабеля RCA (приобретается отдельно)

a

Выходные клеммы для подключения гром-
коговорителей
Инструкции по подключению громкогово-
рителей приведены в соответствующем
разделе. См.

Подключения с использова-

нием входного провода громкоговорителя
на стр. 95.

b

Плавкий предохранитель (40 A)

c

Провод для подключения системы дистан-
ционного управления (приобретается
отдельно)
Подключите штекерный вывод провода к
разъему системы дистанционного
управления автомобильной аудиосисте-
мой. Гнездовой вывод можно подключить к
разъему реле управления антенной аудио-
системы. Если у автомобильной аудио-
системы отсутствует разъем для
подключения системы дистанционного
управления, подключите штекерный вывод
к клемме питания через замок зажигания.

d

Плавкий предохранитель (30 A) × 2

e

Проходная изолирующая втулка

f

Задняя панель

g

Передняя панель

Примечание

Переключатель INPUT SELECT (выбор входа)
должен быть установлен в одно из положе-
ний. Дополнительную информацию см. в
разделе

Настройка усилителя на стр. 89.
