! Snijd in geen geval de isolatie van de voe-
dingskabel open om andere apparatuur van
stroom te voorzien. De stroomcapaciteit van
de voedingskabel is beperkt.
LET OP
! U mag kabels nooit inkorten omdat daardoor
storing kan optreden in het beveiligingscir-
cuit.
! Verbind de negatieve luidsprekerkabel nooit
rechtstreeks met de aarding.
! Voeg meerdere negatieve luidsprekerkabels
nooit samen.
! Als de systeemafstandsbedieningskabel van
de versterker met de voeding is verbonden via
de contactschakelaar (12 V gelijkstroom), blijft
de versterker ingeschakeld zolang het contact
aan staat (ongeacht of de autoradio is in- of
uitgeschakeld). Hierdoor kan de accu worden
uitgeput wanneer de motor uit staat of statio-
nair draait.
! Installeer de apart verkrijgbare accukabel zo
ver mogelijk van de luidsprekerkabels.
Installeer de apart verkrijgbare accukabel,
aardkabel, luidsprekerkabels en de versterker
zelf zo ver mogelijk van de antenne, antenne-
kabel en tuner.
Over de brugschakeling
De luidsprekerimpedantie mag maximaal 4
W be-
dragen; controleer dit zorgvuldig. Een foutieve
aansluiting op de versterker kan storingen of li-
chamelijk letsel (brandwonden door oververhit-
ting) veroorzaken.

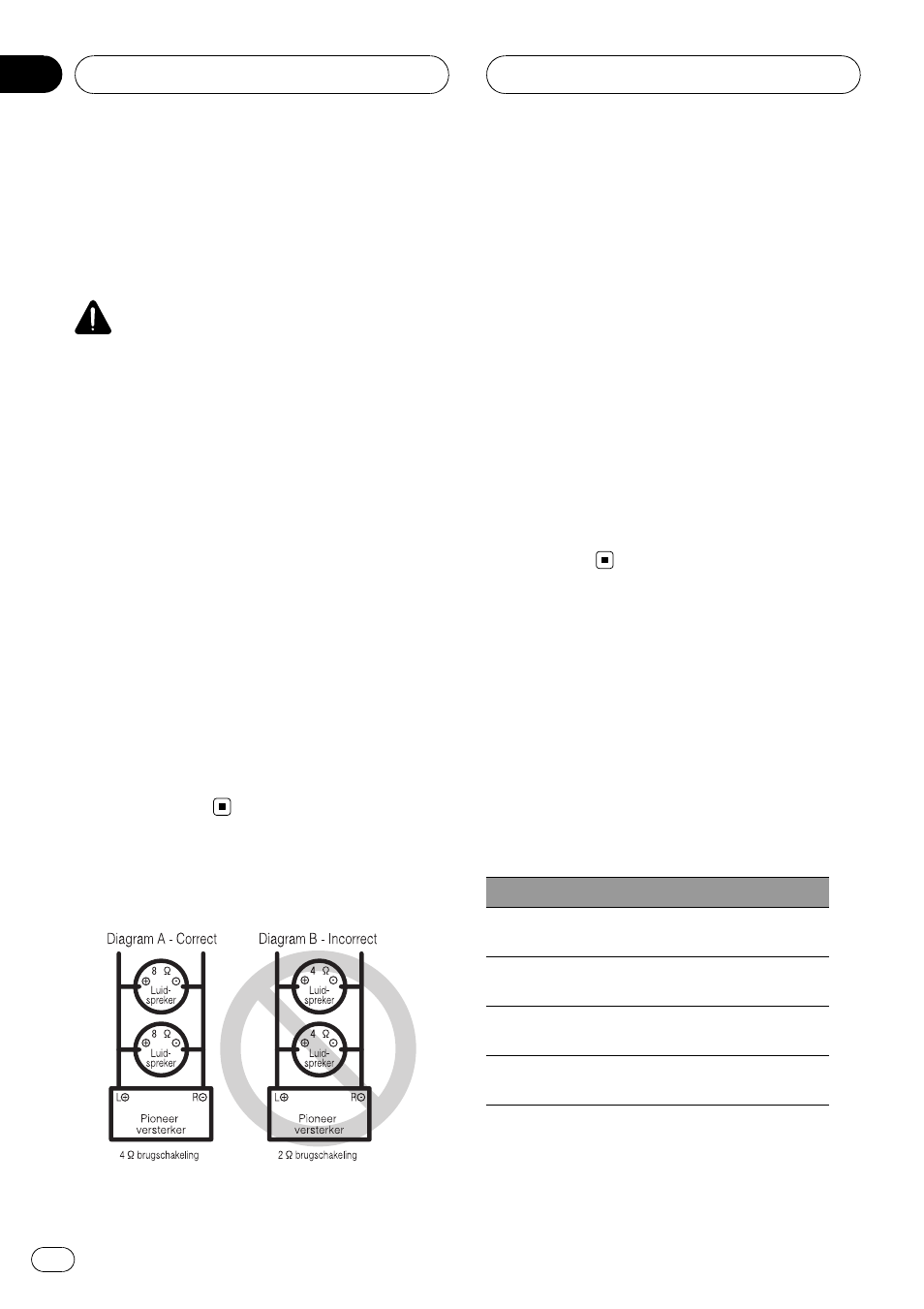

Voor een brugschakeling voor een 2-kanaalsver-
sterker met een belasting van 4
W sluit u ofwel
twee luidsprekers van 8
W parallel aan, met links
+ en rechts * (zie schema A), ofwel gebruikt u
één luidspreker van 4
W. Voor andere versterkers
volgt u het volgende aansluitschema voor brug-
schakelingen: twee luidsprekers van 8
W parallel
geschakeld voor een belasting van 4
W, of één
luidspreker van 4
W per kanaal.
Voor meer inlichtingen kunt u contact opnemen
met uw erkende Pioneer-leverancier of -
klantendienst.
Luidsprekerspecificaties
De luidsprekers die u gebruikt moeten aan de
volgende vereisten voldoen; anders bestaat er
een risico op rookontwikkeling, brand of an-
dere schade. De luidsprekerimpedantie be-
draagt 2
W tot 8 W, of 4 W tot 8 W voor twee
kanalen en andere brugschakelingen.
Subwoofer
Luidsprekerkanaal Vermogen
4-kanaalsuitgang
Nominale ingang:
Min. 75 W
2-kanaalsuitgang
Nominale ingang:
Min. 200 W
3-kanaalsluidspre-
keruitgang A Nominale ingang:
Min. 75 W
3-kanaalsluidspre-
keruitgang B Nominale ingang:
Min. 200 W
De toestellen aansluiten
Nl
78
Hoofdstuk
03
