AVVERTENZA

Se il cavo della batteria non viene saldamente fis-
sato al terminale utilizzando le apposite viti, sus-
sisterà il rischio di surriscaldamento,
malfunzionamento e lesioni personali, come
ustioni lievi.

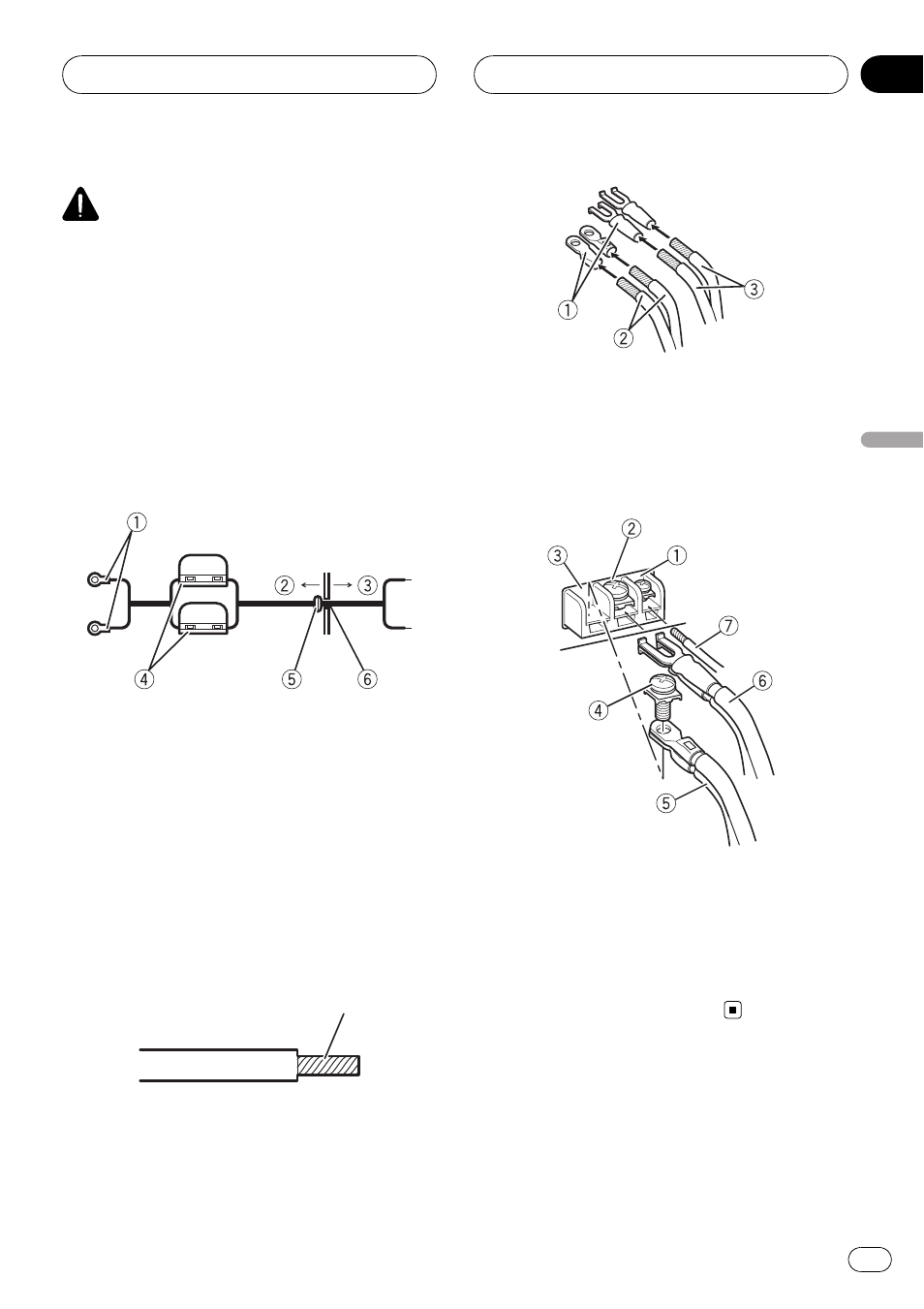

1

Instradare il cavo batteria dal vano mo-

tore all

’interno del veicolo.

Dopo aver eseguito tutti gli altri collegamenti
all

’amplificatore, collegare il terminale del

cavo batteria al terminale positivo (

+) della

batteria.

1 Terminale positivo (

+)

2 Vano motore
3 Interno del veicolo
4 Fusibile (30 A) × 2
5 Inserire l

’anello di tenuta toroidale in

gomma nella scocca del veicolo.

6 Praticare un foro da 14 mm nella scocca

del veicolo.

2

Torcere le estremità del cavo batteria,

del cavo di messa a terra e del cavo del te-
lecomando di sistema.

Torcere

3

Applicare i capocorda alle estremità dei

cavi. I capocorda non sono forniti.
Utilizzare pinze o un altro utensile per crimpa-
re i capocorda ai cavi.

1 Capocorda
2 Cavo batteria
3 Cavo di messa a terra

4

Collegare i cavi al terminale.

Fissare saldamente i cavi con le viti terminali.

1 Terminale telecomando sistema
2 Terminale GND
3 Terminale di alimentazione
4 Viti terminali
5 Cavo batteria
6 Cavo di messa a terra
7 Cavo telecomando sistema

Collegamento delle unità

It

39
