Die einzelnen Teile

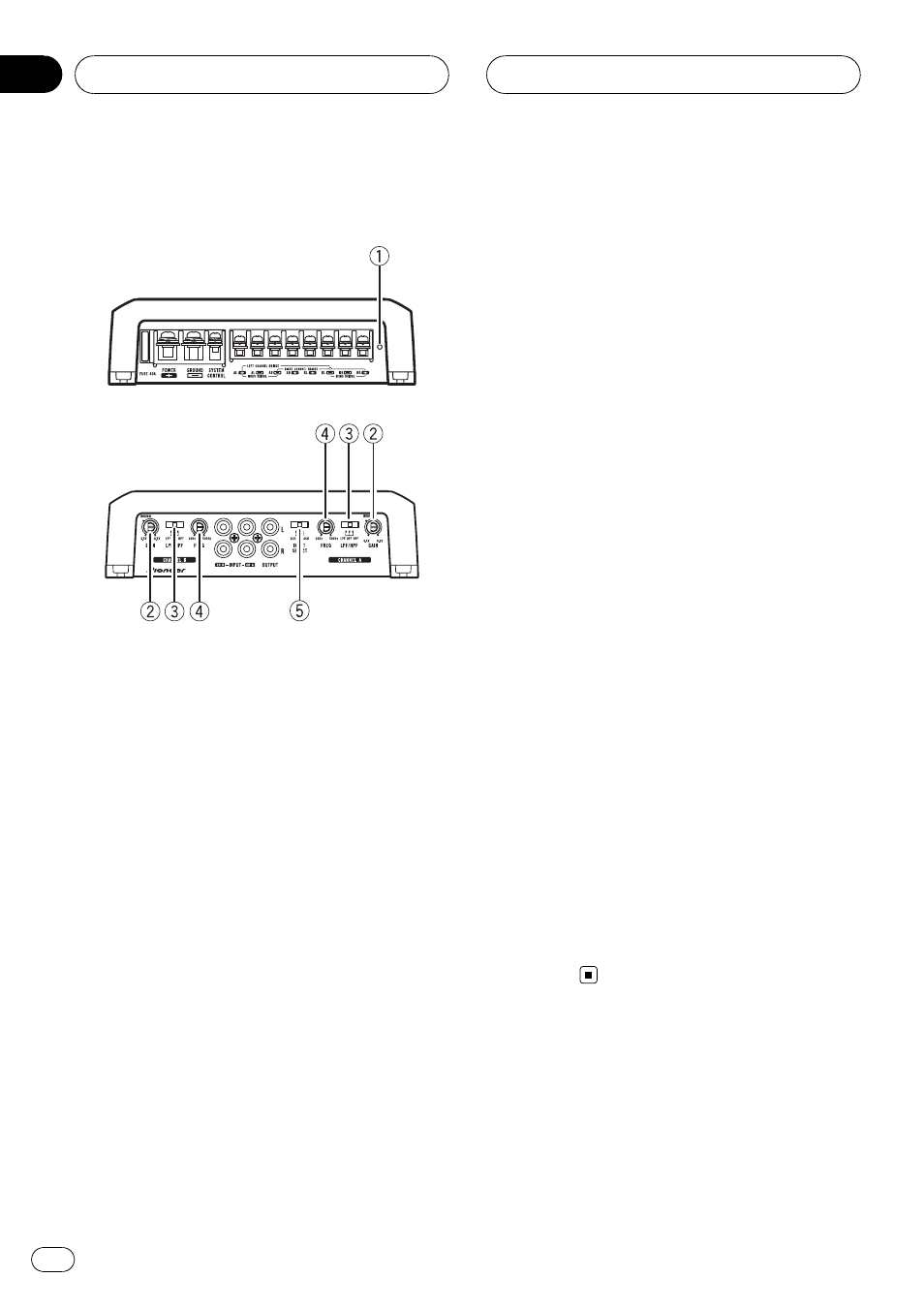

Frontseite
Rückseite
Für die Einstellung des Schalters ist ggf. ein
Flachkopfschraubendreher zu verwenden.
1 Betriebsanzeige
Die Betriebsanzeige leuchtet bei einge-
schalteter Stromzufuhr.
2 GAIN-Regler (Verstärkung)
Das Einstellen der Verstärkungsregler
CHANNEL A (Kanal A) und CHANNEL B
(Kanal B) dient zum Anpassen des Ste-
reoausgangssignals an den Pioneer-Verstär-
ker. Standardeinstellung ist die Position
NORMAL.
Wenn der Ausgabepegel auch nach dem Er-
höhen der Lautstärke der Kfz-Stereoanlage
niedrig bleibt, stellen Sie die Regler auf
einen niedrigeren Pegel ein. Falls beim Er-
höhen der Lautstärke der Kfz-Stereoanlage
Klangverzerrungen auftreten, stellen Sie die
Regler auf einen höheren Pegel ein.
! Wenn Sie nur einen Eingang verwenden,
stellen Sie die Verstärkungsregler für die
Lautsprecherausgänge A und B auf die-
selbe Position ein.
! Bei einer Kfz-Stereoanlage mit Cinch-An-
schluss (Standardausgabe 500 mV) ist
die Position
NORMAL zu wählen. Wenn
Sie eine Kfz-Stereoanlage von Pioneer
mit Cinch-Anschluss und einer max.
Ausgangsspannung von 4 V oder mehr
verwenden, passen Sie den Pegel an den
Kfz-Stereoausgangspegel an.
3 LPF/HPF-Auswahlschalter (Tiefpassfil-
ter/Hochpassfilter)
Schalten Sie die Einstellungen je nach an-
geschlossenem Lautsprecher um.
! Wenn ein Subwoofer angeschlossen ist:
Wählen Sie LPF. Dadurch wird die Hoch-
tonausgabe verhindert und es werden
nur Basstöne ausgegeben.
! Wenn ein Vollbereichslautsprecher ange-
schlossen ist:
Wählen Sie
HPF oder OFF. Mit HPF wird
die Basstonausgabe verhindert und es
werden nur hohe Töne ausgegeben.
OFF
resultiert in der Ausgabe des gesamten
Tonfrequenzbereichs.
4 FREQ-Regler (Trennfrequenz)
Von 40 Hz bis 500 Hz wählbare Trennfre-
quenz, wenn der
LPF/HPF-Auswahlschalter
auf LPF oder HPF eingestellt ist.
5 INPUT SELECT-Schalter (Eingangsaus-
wahl)
Wählen Sie 2CH für einen Zweikanal-Ein-
gang und 4CH für einen Vierkanal-
Eingang.
Einstellen des Geräts
