Aansluiting via de luidspre-
keringangkabel

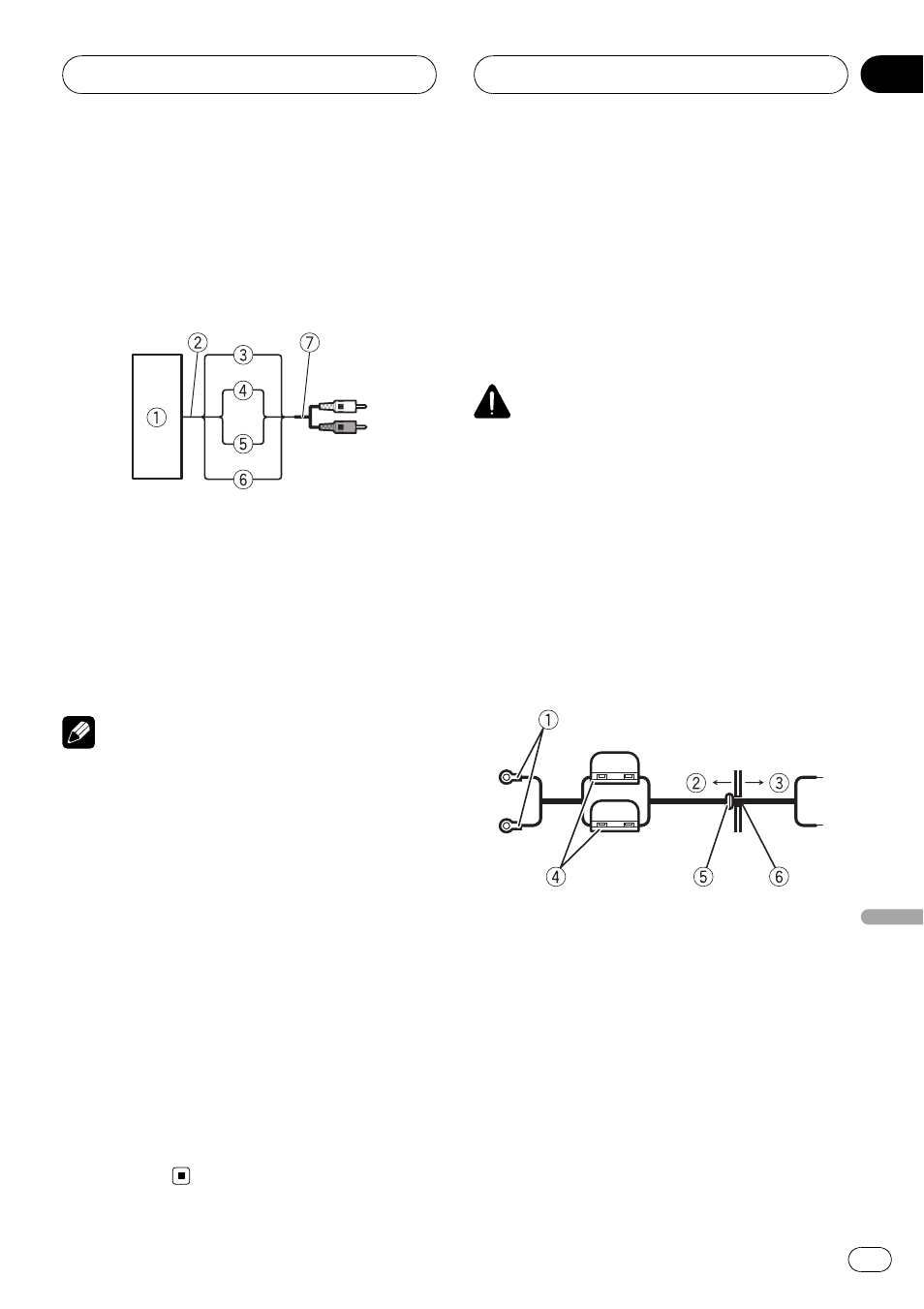

Verbind de luidsprekeruitgangen van de auto-
radio met de versterker d.m.v. de bijgeleverde
luidsprekerkabels met RCA-stekker.
1 Autoradio
2 Luidsprekeruitgang
3 Rood: rechts
+
4 Zwart: rechts *
5 Zwart: links *
6 Wit: links +
7 Luidsprekeringang met RCA-stekker
Naar RCA-ingang van dit toestel
Opmerking
! Als het hoofdtoestel via luidsprekerdraad met
een RCA-stekker op de versterker wordt aan-
gesloten, wordt de versterker automatisch in-
en uitgeschakeld wanneer het hoofdtoestel
wordt aan- en uitgezet. Deze functie werkt niet
in combinatie met sommige hoofdtoestellen.
Gebruik in dat geval een systeemafstandsbe-
dieningskabel (afzonderlijk verkrijgbaar). Als
meerdere versterkers synchroon worden aan-
gesloten, verbindt u het hoofdtoestel en alle
versterkers via de systeemafstandsbedienings-
kabel.
! Sluit de systeemafstandsbediening aan indien
u de autoradio zonder de versterker wilt ge-
bruiken.
! De versterker selecteert automatisch de in-
gangssignaalmodus door te detecteren of het
ingangssignaal RCA-niveau of luidsprekerni-
veau heeft.
De voedingsaansluiting
! Aanbevolen wordt gebruik te maken van de
speciale rode accu- en aardkabels RD-223
die afzonderlijk verkrijgbaar zijn. Sluit de
accukabel rechtstreeks op de positieve (
+)
pool van de accu van het voertuig aan en
de aardkabel op de carrosserie.
WAARSCHUWING
Indien de accukabel niet stevig genoeg (met de
aansluitschroeven) wordt aangesloten, bestaat er
een risico op oververhitting, storingen en licha-
melijk letsel zoals lichte brandwonden.
1 Trek de accukabel vanuit het motor-
compartiment door naar het voertuiginte-
rieur.
Pas nadat u alle andere aansluitingen op de
versterker hebt voltooid, verbindt u het aan-
sluitpunt op de versterker met de positieve (
+)
accupool.
1 Positieve ( +) pool
2 Motorcompartiment
3 Voertuiginterieur
4 Zekering (30 A) × 2
5 Plaats de rubberen doorvoerring in de car-
rosserie van het voertuig.
6 Boor een opening van 14 mm in de carros-
serie.
De toestellen aansluiten
