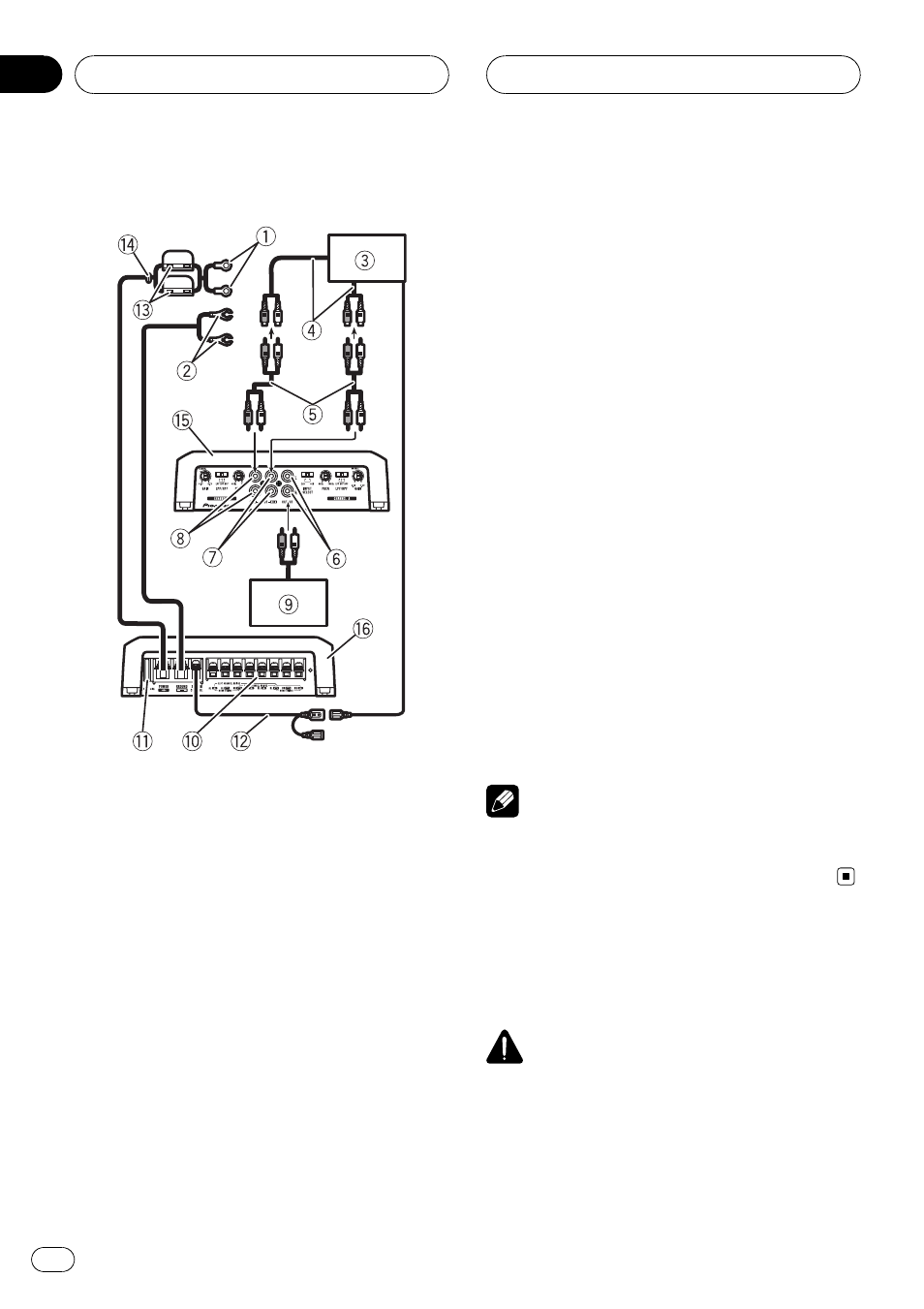

Anschlussschema
1 Kabel der roten Spezialbatterie
RD-223 (als Sonderzubehör erhältlich)
Wenn Sie alle anderen Verstärkeranschlüsse
vorgenommen haben, verbinden Sie die Batte-
riekabelklemme des Verstärkers mit dem posi-
tiven Pol (
+) der Batterie.
2 Erdungskabel (schwarz)
RD-223 (als Sonderzubehör erhältlich)
Schließen Sie es an ein sauberes, farbfreies
Gehäuseteil aus Metall an.
3 Kfz-Stereoanlage mit Cinch-Ausgängen (als
Sonderzubehör erhältlich)
4 Externer Ausgang
Wenn nur ein Eingang verwendet wird, darf
nichts an den Cinch-Eingang B angeschlos-
sen werden.
5 Anschlusskabel mit Cinch-Steckanschlüssen
(als Sonderzubehör erhältlich)
6 Cinch-Ausgang
7 Cinch-Eingang A
8 Cinch-Eingang B
9 Verstärker mit Cinch-Eingängen (als Sonder-
zubehör erhältlich)
a Lautsprecherausgangsklemmen
Anweisungen zum Anschließen des Lautspre-
chers finden Sie unter Anschlüsse bei Verwen-
dung des Lautsprechereingangskabels auf
Seite 66.
b Sicherung (40 A)
c Kabel der Systemfernbedienung (als Sonder-
zubehör erhältlich)
Verbinden Sie den Klemmenstecker dieses
Kabels mit der Klemme der Systemfernbedie-
nung der Kfz-Stereoanlage. Die Klemmen-
buchse kann mit der
Automatikantennenrelais-Steuerklemme ver-
bunden werden. Wenn die Kfz-Stereoanlage
über keine Systemfernbedienungsklemme ver-
fügt, verbinden Sie den Klemmenstecker über
die Zündung mit der Stromklemme.
d Sicherung (30 A) 2×
e Durchführungsdichtung
f Rückseite
g Frontseite
Hinweis
Der INPUT SELECT-Schalter (Eingangsauswahl)
muss eingestellt werden. Für detaillierte Informa-
tionen siehe Einstellen des Geräts auf Seite 60.
Vor dem Anschluss des
Verstärkers
WARNUNG
! Sichern Sie die Kabel mit Kabelklemmen oder
Klebeband. Zum Schutz der Kabel sollten Sie
Kabelabschnitte, die mit Metallteilen in Be-
rührung kommen, mit Klebeband umwickeln.
Anschließen der Geräte
