Conexión de los terminales
de salida del altavoz

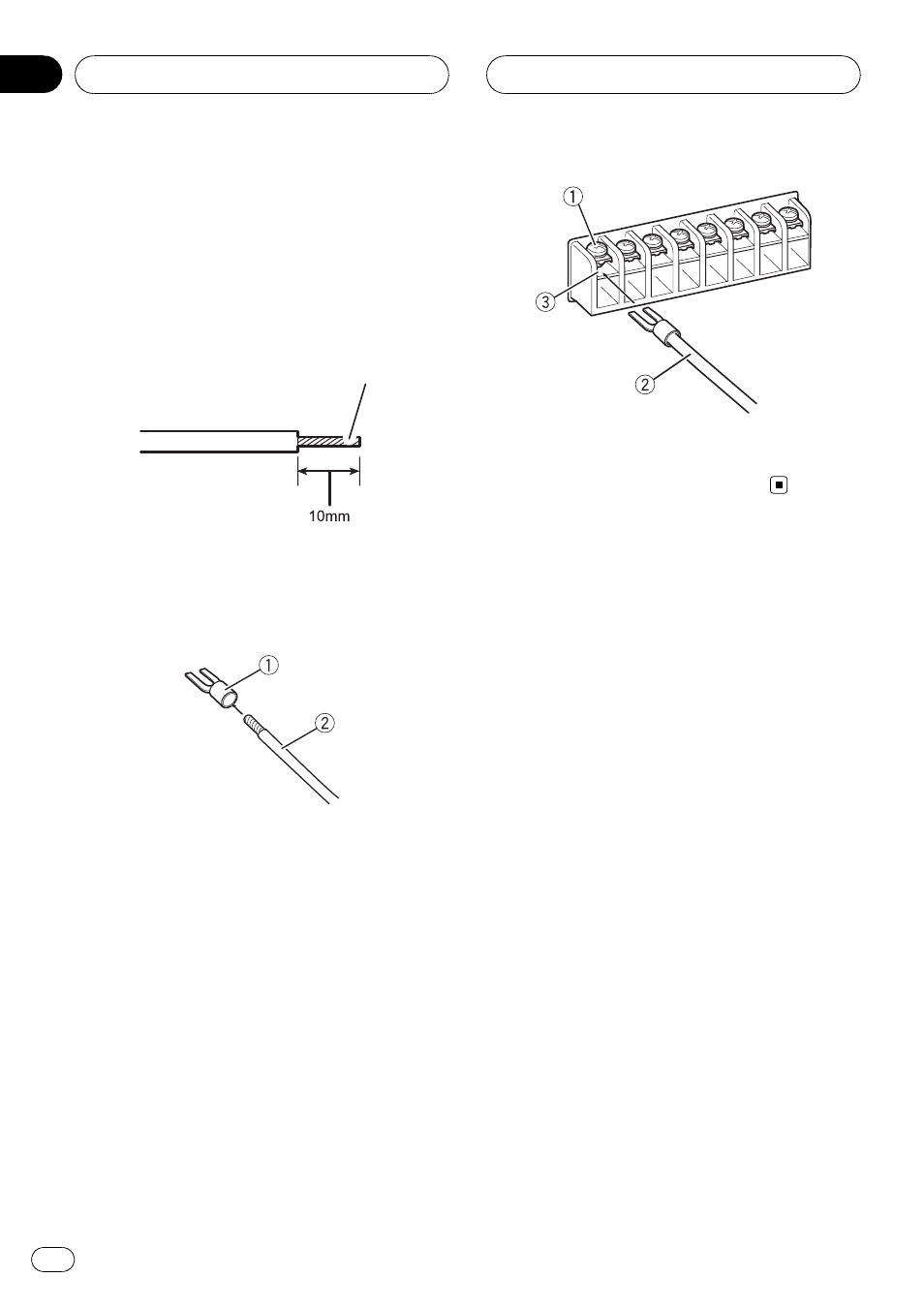

1 Deje al descubierto el extremo de los
cables del altavoz utilizando alicates de
corte o una cuchilla, con una distancia de
10 mm y gírelos.
Gírelos
2 Acople las lengüetas a los extremos del
cable del altavoz. Lengüetas no incluidas.
Utilice alicates, etc. para fijar las lengüetas a
los cables.
1 Lengüeta
2 Cable del altavoz
3 Conecte los cables del altavoz a los ter-
minales de salida del altavoz.
Fije los cables del altavoz firmemente utilizan-
do los tornillos para terminales.
1 Tornillos para terminales
2 Cables del altavoz
3 Terminales de salida del altavoz
