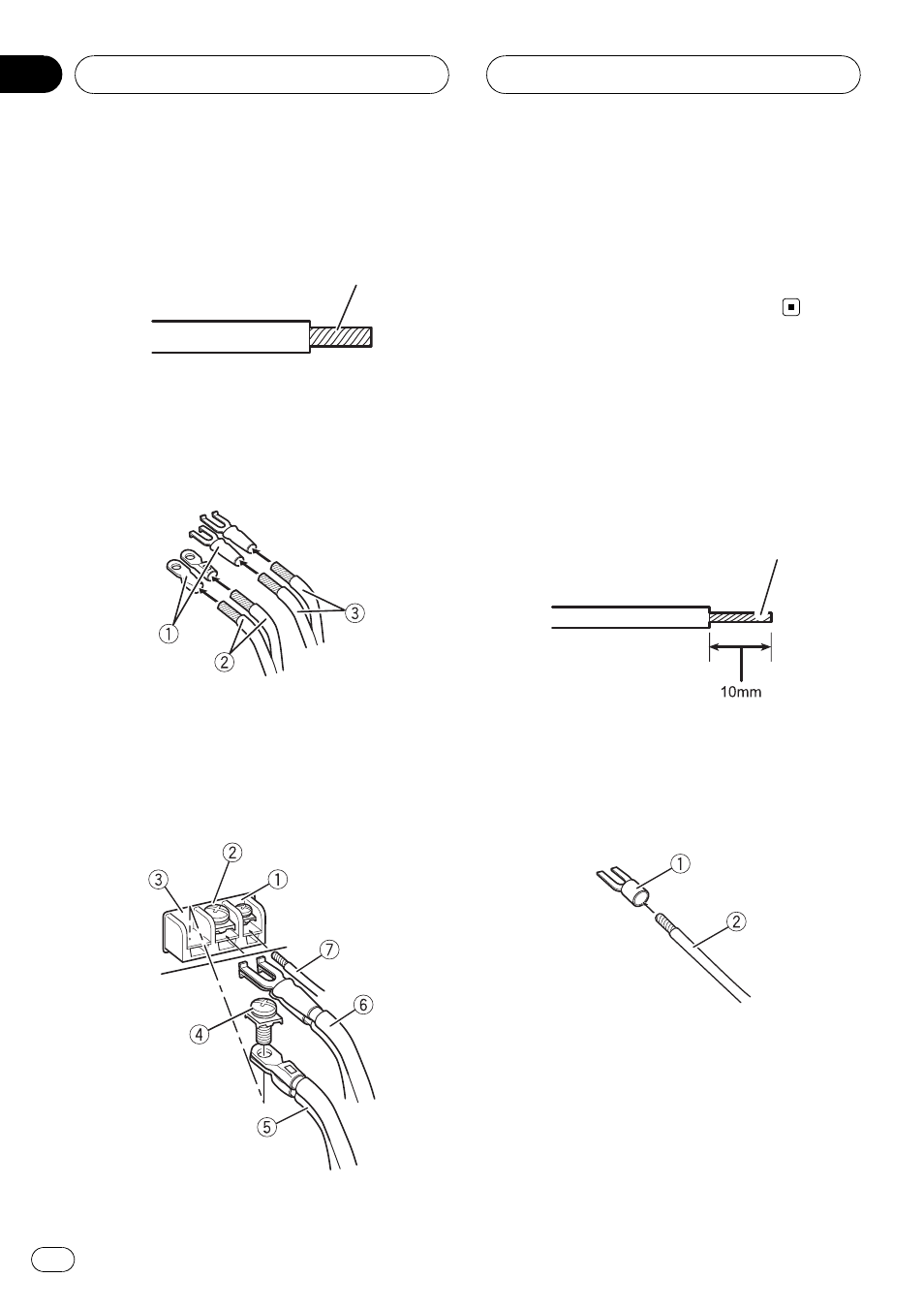

2 Vervlecht de accukabel, de aardkabel
en de kabel van de systeemafstandsbedie-
ning.
Vervlechten
3 Bevestig verbindingslippen aan de ka-
beluiteinden. De verbindindingslippen zijn
niet meegeleverd.
Gebruik een tang om de lippen stevig aan de
kabels vast te maken.
1 Verbindingslip
2 Accukabel
3 Aardkabel
4 Sluit de kabels aan.
Schroef de kabels stevig vast.
1 Aansluiting systeemafstandsbediening
2 Aardaansluiting
3 Aansluiting voeding
4 Aansluitschroeven
5 Accukabel
6 Aardkabel
7 Kabel systeemafstandsbediening
De luidsprekeraansluitingen
1 Verwijder met een draadstriptang de
isolatie van de luidsprekerkabel over een
lengte van ongeveer 10 mm en vervlecht
de blanke draad.
Vervlechten
2 Bevestig verbindingslippen aan de luid-
sprekerkabeluiteinden. De verbindindings-
lippen zijn niet meegeleverd.
Gebruik een tang om de lippen stevig aan de
kabels vast te maken.
1 Verbindingslip
2 Luidsprekerkabel
3 Sluit de luidsprekerkabels op de luid-
sprekeruitgangen aan.
Schroef de luidsprekerkabels stevig vast.
De toestellen aansluiten
Nl
82
Hoofdstuk
03
