Subwoofer
Lautsprecherkanal Strom
Vierkanal-Ausgang
Eingangsnennleistung:
Min. 75 W
Zweikanal-Ausgang
Eingangsnennleistung:
Min. 200 W
Dreikanal-Lautspre-
cherausgang A Eingangsnennleistung:
Min. 75 W
Dreikanal-Lautspre-
cherausgang B Eingangsnennleistung:
Min. 200 W
Anderer Lautsprecher als Subwoofer
Lautsprecherkanal Strom
Vierkanal-Ausgang
Max. Eingangsleistung:
Min. 150 W
Zweikanal-Ausgang
Max. Eingangsleistung:
Min. 400 W
Dreikanal-Lautspre-
cherausgang A Max. Eingangsleistung:
Min. 150 W
Dreikanal-Lautspre-
cherausgang B Max. Eingangsleistung:
Min. 400 W

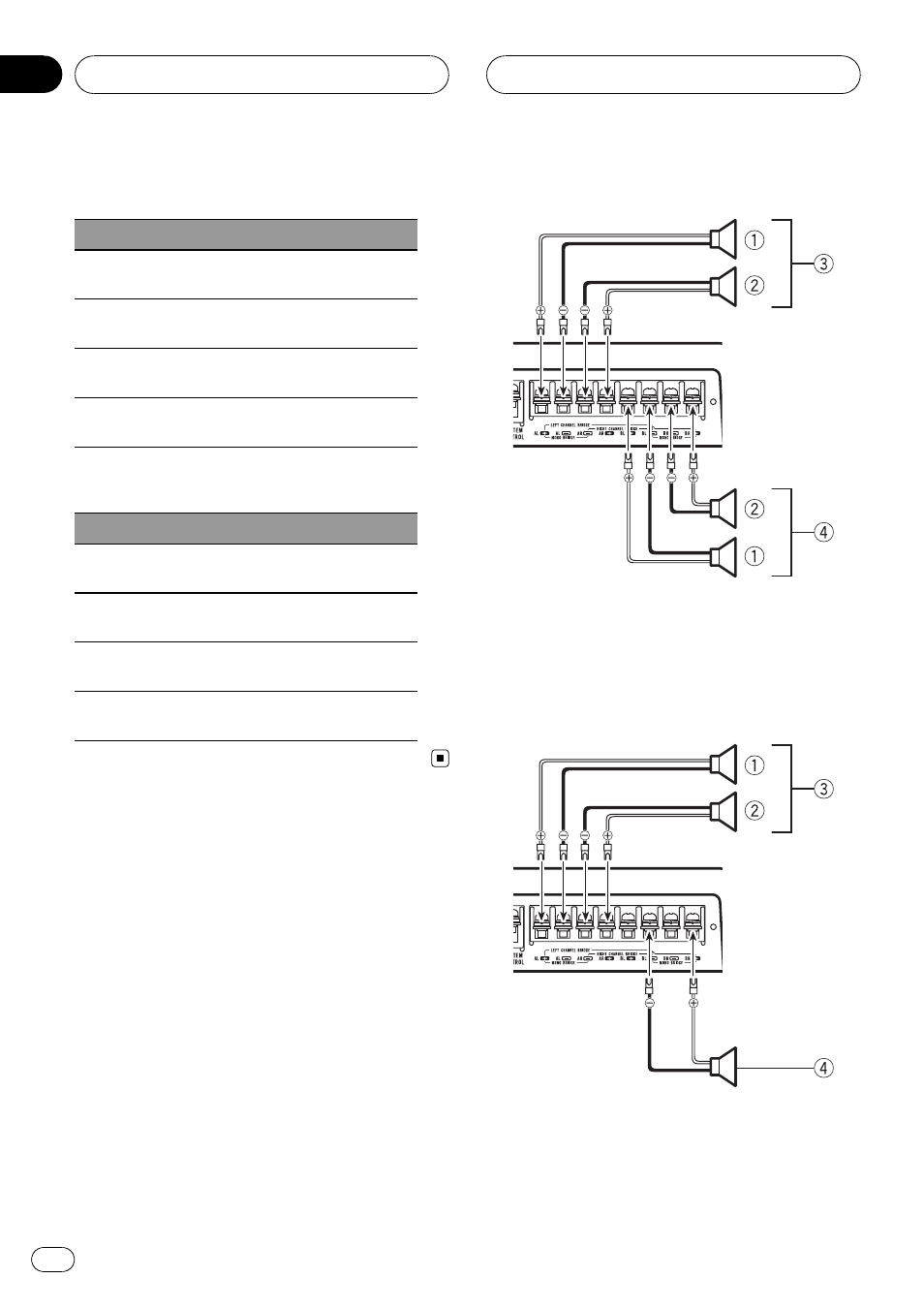

Anschließen der Lautsprecher
Der Lautsprecherausgangsmodus kann wahl-
weise vierkanal, dreikanal (Stereo und Mono)
oder zweikanal (Stereo oder Mono) sein.
Schließen Sie die Lautsprecherkabel je nach
Modus und entsprechend den nachstehenden
Anschlussschemata an.
Vierkanal-Ausgang
1 Links
2 Rechts
3 Lautsprecherausgang A
4 Lautsprecherausgang B
Dreikanal-Ausgang
1 Links
2 Rechts
3 Lautsprecherausgang A
4 Lautsprecherausgang B (Mono)
Anschließen der Geräte
