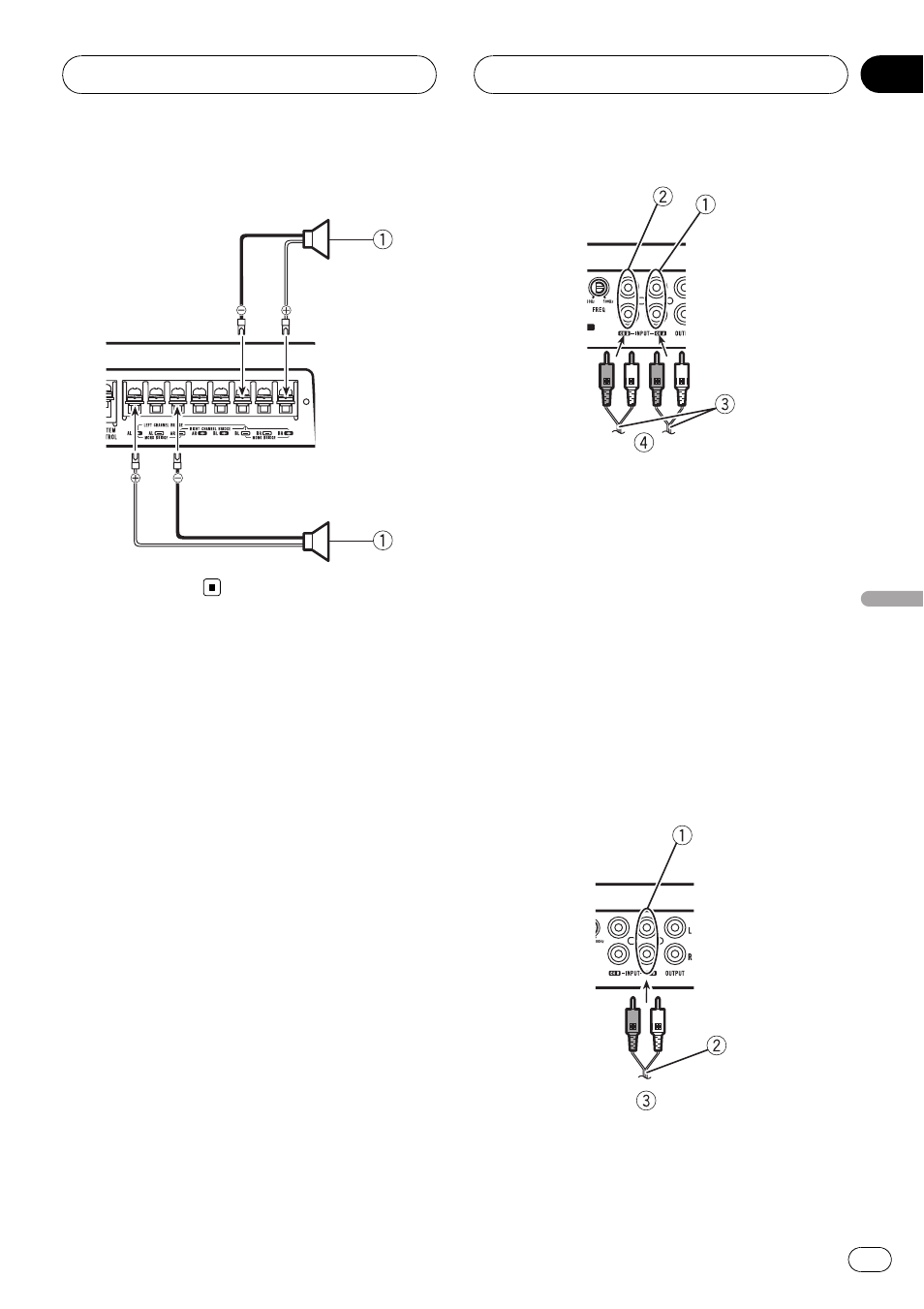

Salida de dos canales (mono)

1 Altavoz (mono)

Conexiones al utilizar una
toma de entrada RCA

Conecte la toma de salida RCA del estéreo del
vehículo y la toma de entrada RCA del amplifi-
cador.
! La toma de salida RCA de esta unidad

emite la señal generada por la toma de en-
trada RCA A.

Salida de cuatro canales / tres canales
! Deslice el interruptor INPUT SELECT (selec-

tor de entrada) a la posición

4CH.

1 Toma de entrada RCA A
2 Toma de entrada RCA B
3 Conexión de los cables con conectores RCA

(se venden por separado)

4 Desde el estéreo del vehículo (salida RCA)

Si sólo se utiliza un conector de entrada, por
ejemplo, cuando el estéreo del vehículo sólo
tiene una salida (salida RCA), conecte el co-
nector a la toma de entrada RCA A en vez de
B.

Salida de dos canales (estéreo) /
(mono)
! Deslice el interruptor INPUT SELECT (selec-

tor de entrada) a la posición

2CH.

1 Toma de entrada RCA A

Para la salida de dos canales, conecte los co-
nectores RCA a la toma de entrada RCA A.
