! Ne raccordez jamais les haut-parleurs à un
canal d
’une puissance de sortie inférieure
à 50 W ou d
’une impédance non comprise
dans la plage de 4 ohms à 8 ohms caracté-
ristique de votre système de navigation. Si
la puissance et/ou l
’impédance des haut-
parleurs branchés sont différentes de cel-
les prescrites, les haut-parleurs peuvent
s
’enflammer, émettre de la fumée ou s’en-
dommager.
! Lorsque le contacteur d’allumage est sur
marche (ACC ON), un signal de commande
est émis par le biais du fil bleu/blanc. Rac-
cordez-le à une borne de commande à dis-
tance du système d
’amplificateur de
puissance externe (max. 300 mA 12 V CC).
Le signal de commande est émis par le
biais du fil bleu/blanc, même si la source
audio est désactivée.
! Lorsqu’un amplificateur de puissance ex-
terne est utilisé avec ce système, assurez-
vous que le fil bleu/blanc n
’est pas branché
à la borne d
’alimentation de l’amplificateur.
De même, ne branchez pas le fil bleu à la
borne d
’alimentation de l’antenne motori-
sée. Un tel branchement pourrait entraîner
une évacuation excessive du courant et un
dysfonctionnement tout comme un endom-
magement de l
’antenne motorisée du
véhicule.

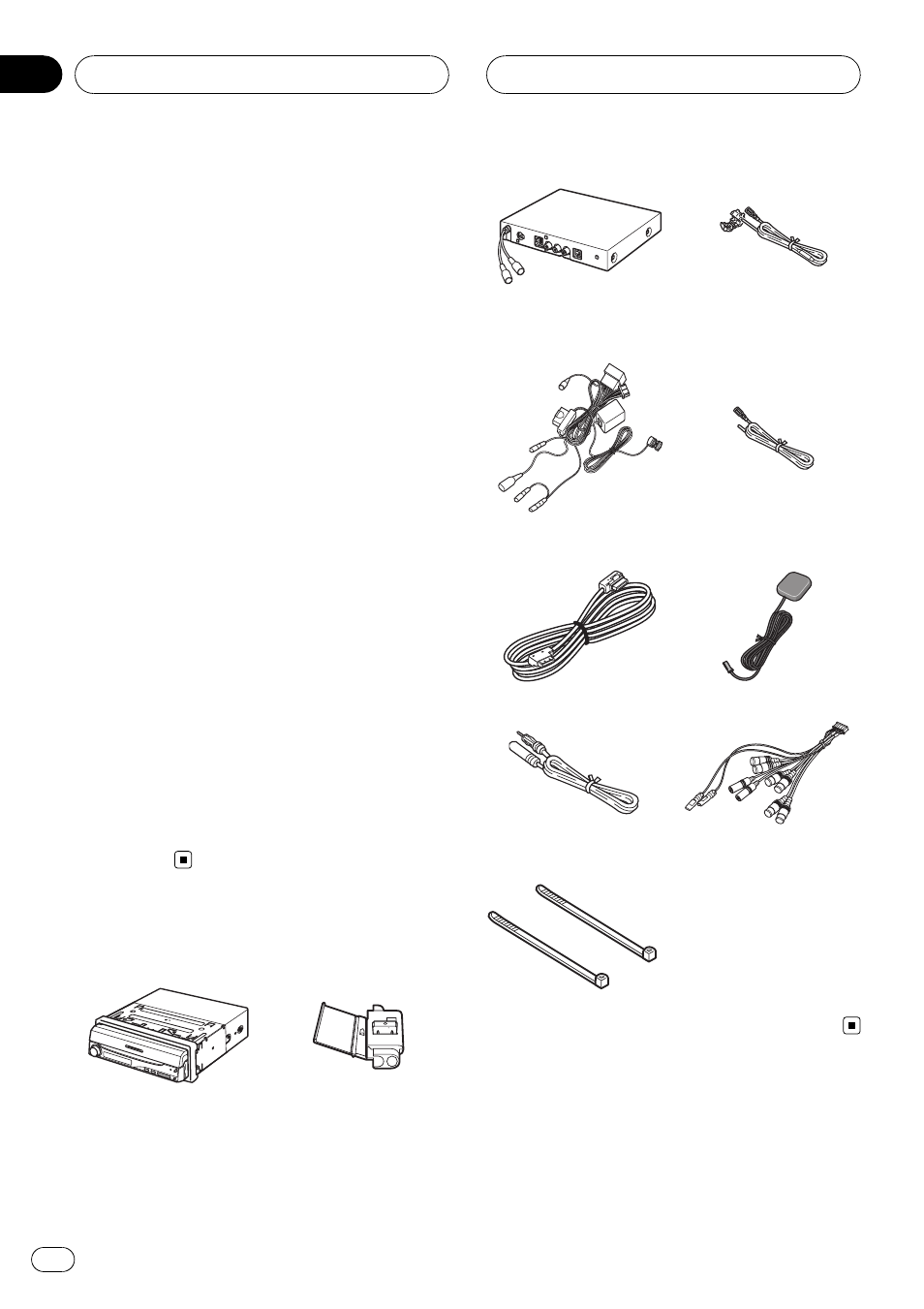

Pièces fournies
L
’unité d’affichage
Connecteur
L
’unité déportée
Câble de rallonge
(pour signal de marche
arrière)
Cordon d
’alimentation
Câble de rallonge
(pour signal de vitesse)
Câble 30 broches Antenne GPS
Cordon-rallonge de
câble d ’antenne
Connecteur RCA
Attache
Branchement du système
Fr
96
Section
03
