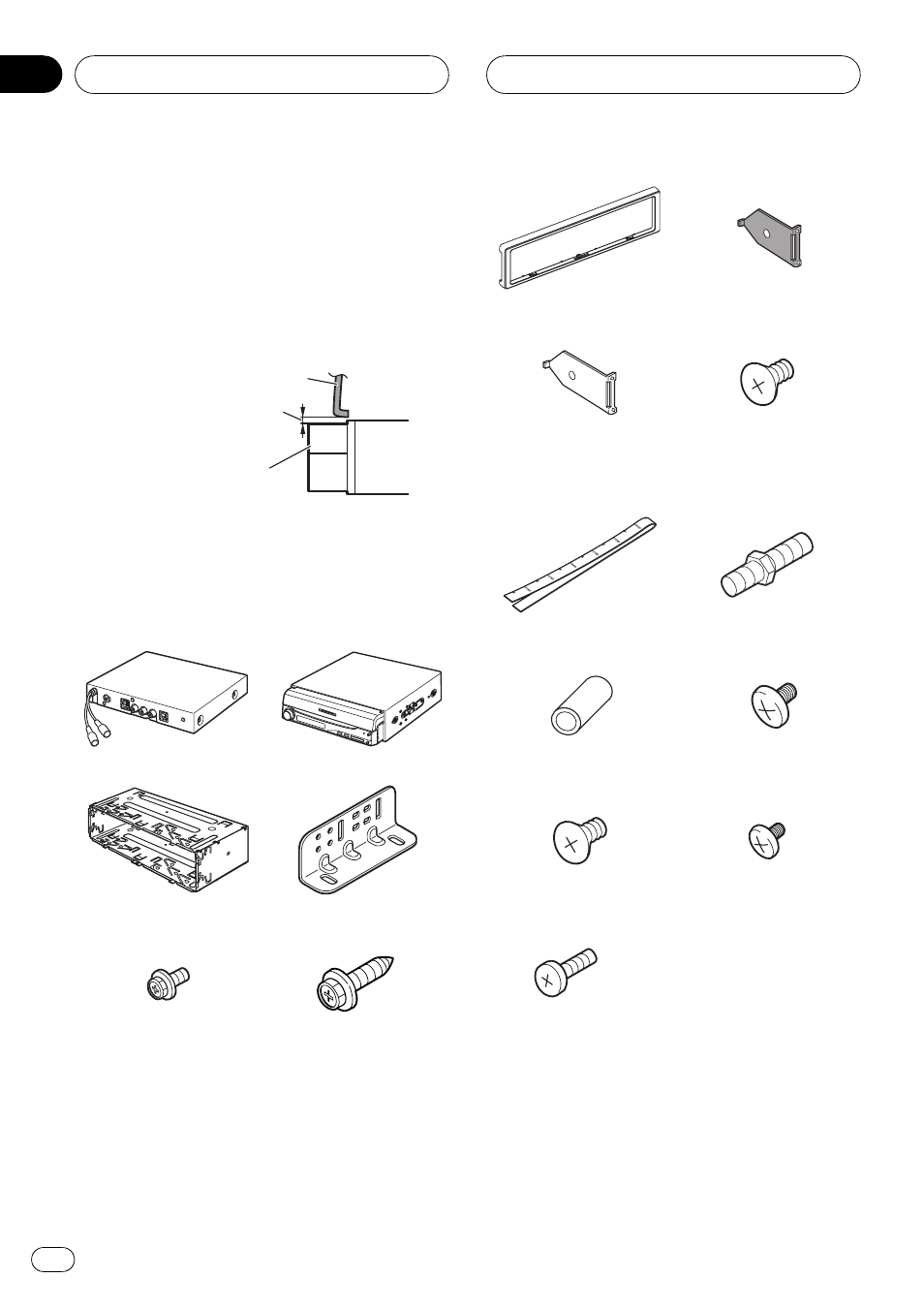

! Lassen Sie ausreichend Freiraum zwischen
dem Armaturenbrett und der LCD-Anzeige-
feld die Display-Einheit, damit die LCD-An-
zeigefeld geöffnet und geschlossen werden
kann, ohne das Armaturenbrett zu berüh-
ren.
Armaturenbrett
Freiraum lassen
LCD-Anzeigefeld
Mitgelieferte Teile
Mit einem (*) markierte Teile sind vorinstal-
liert.
Die Hideaway-Einheit Die Display-Einheit
Halterung* Seitliche Halterung
(2 Stück)
Schraube mit Ansatz
(4 mm × 8 mm)
(4 Stück)
Selbstschneidende
Schraube
(6 mm × 16 mm)
(4 Stück)
Rahmen* Seiten Halterung
(klein)*(2 Stück)
Seiten Halterung (groß)
(2 Stück)
Befestigungsschraube
für Seiten Halterung*
(5 mm × 6 mm)
(2 Stück)
Abdeckband Doppelseitige Schrau-
be
Gummihülse Klemmschraube
(5 mm × 6 mm)
(4 Stück)
Senkschraube
(5 mm × 6 mm)
(4 Stück)
Schraube
(4 mm × 3 mm)
(4 Stück)
Bundschraube
(2 Stück)
Einbau
De
82
Abschnitt
04
