Remarque

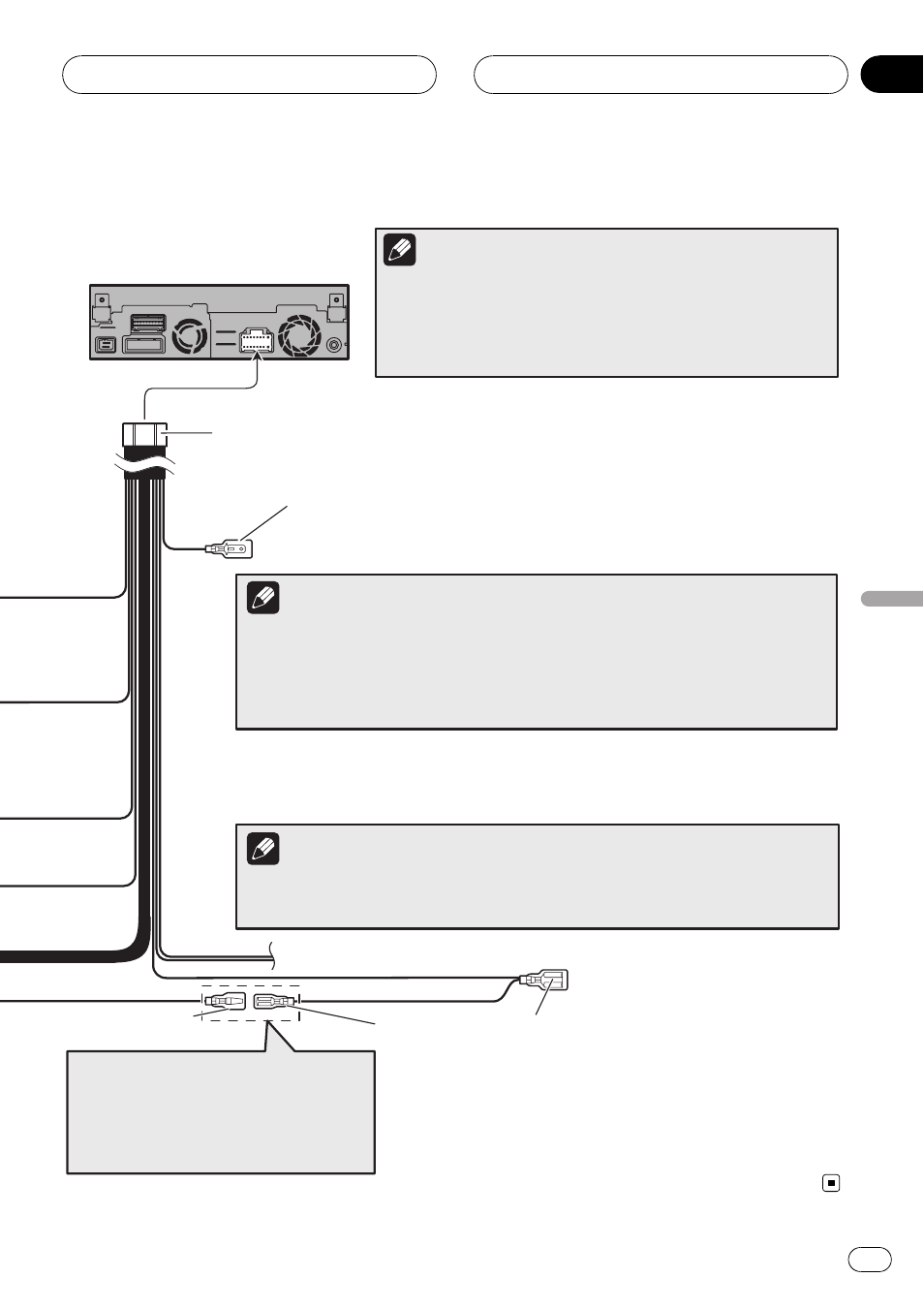

L’unité d’affichage
Bleu (*6)
Cordon
d’alimentation
Remarque
La source audio sera atténuée ou mise en sourdine tandis que les sons suivants ne
seront ni atténués ni mis en sourdine. Pour plus de détails, reportez-vous au Manuel de
fonctionnement.
— guidage vocal de la navigation
— sonnerie d’appel entrant et voix de l’interlocuteur du téléphone portable qui est
connecté à ce système de navigation via la technologie sans fil Bluetooth
Remarque
L’antenne se rétracte ou s’éteint automatiquement, mais la temporisation dépend du
réglage. Pour de plus amples informations sur le changement du mode “
Antenna Control”,
reportez-vous au Manuel de fonctionnement.
Les câbles de ce système de navigation peuvent avoir une couleur
différente de ceux remplissant la même fonction auprès d’autres
produits. Pour relier ce système de navigation à un autre produit,
référez-vous aux manuels correspondants et effectuez les
raccordements en tenant uniquement compte de la fonction de
chaque câble.
La position des broches du connecteur ISO
diffère en fonction du type de véhicule.
Branchez *6 et *7 lorsque la broche 5 est
de type commande par antenne. Pour les
autres types de véhicule, ne branchez
jamais *6 et *7.
Jaune/Noir (MUTE)
Si vous utilisez un équipement dotéd’une fonction de
sourdine, branchez-le au câble de mise en sourdine audio.
Sinon, laissez libre le câble de mise en sourdine audio.
Bleu (*7)
A la borne de commande du relais
de l’antenne motorisée. Si l’antenne
du véhicule est en fibre de verre,
connecter à la borne de commande
d’alimentation de l’amplificateur
d’antenne (max. 300 mA 12 V c.c.). Bleu
Branchement du système
Fr
101
Section
Français
03
