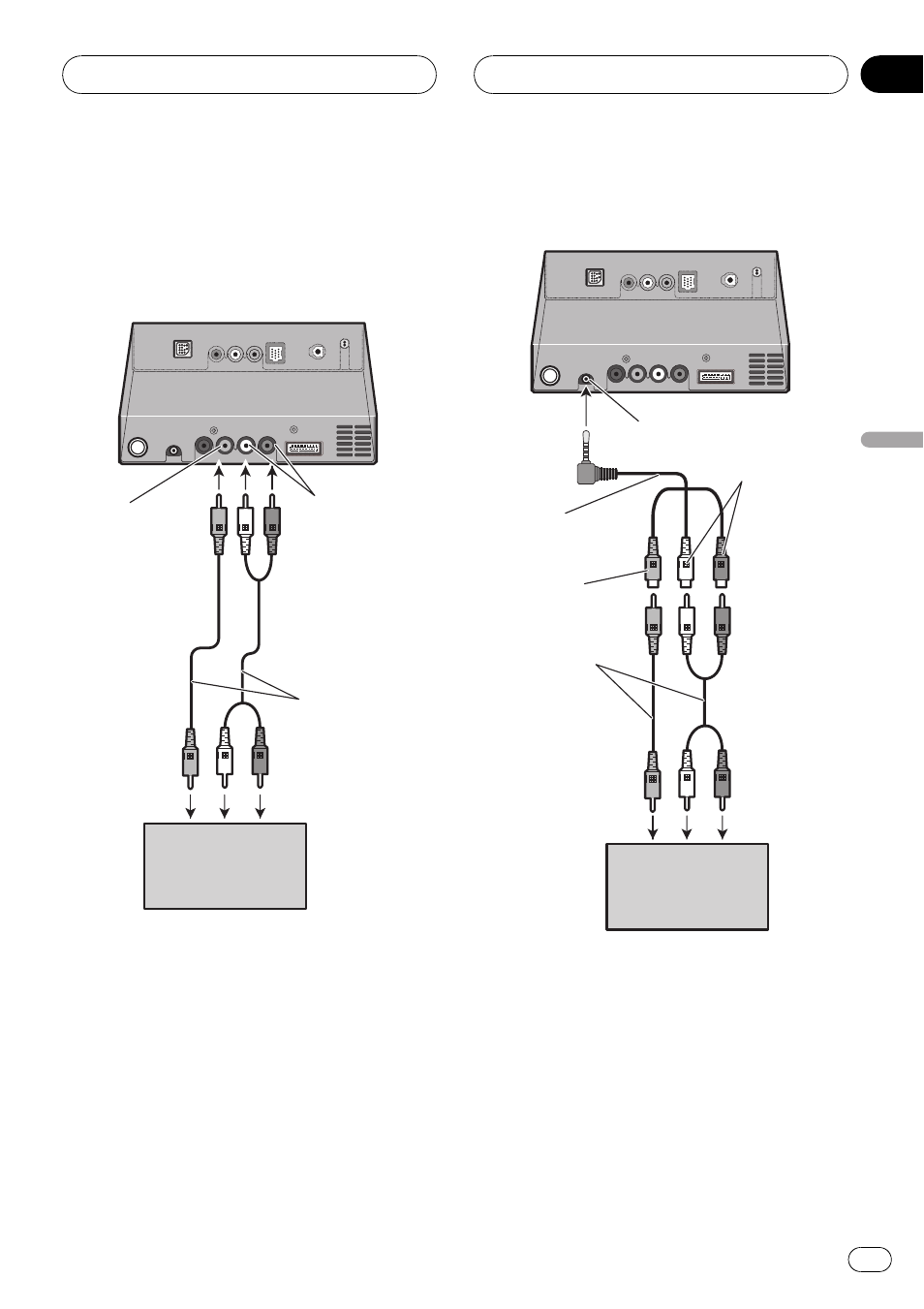

Bei Anschluss der externen
Videokomponente
Bei Verwendung des AV-1-Eingangs
Weiß, Rot
(AUDIO IN)
Gelb
(VIDEO IN)
Cinch-Kabel
(getrennt
erhältlich)
An Audio-Ausgänge An Videoausgang
Die Hideaway-Einheit
Externe
Videokomponente
(getrennt erhältlich)
! Bei Anschluss der externen Videokompo-
nente muss unter
“System” die Einstellung
“AV1 Input” auf “Video” eingestellt wer-
den. (Weitere Informationen finden Sie in
der Bedienungsanleitung.)
Bei Verwendung des AV-2-Eingangs
Die Hideaway-Einheit
Gelb
Weiß, Rot
Cinch-Kabel
(getrennt
erhältlich)
An Audio-
Ausgänge An Videoausgang
Externe
Videokomponente
(getrennt erhältlich)
CD-RM10
(getrennt erhältlich)
Minibuchse (AV 2)
! Bei Anschluss der externen Videokompo-
nente muss unter
“System” die Einstellung
“AV2 Input” auf “Video” eingestellt wer-
den. (Weitere Informationen finden Sie in
der Bedienungsanleitung.)
