Page 35

Antes de instalar este
producto

! Este producto es para vehículos con bate-

ría de 12 voltios y con conexión a tierra.
Compruebe el voltaje de la batería de su ve-
hículo antes de proceder a la instalación.

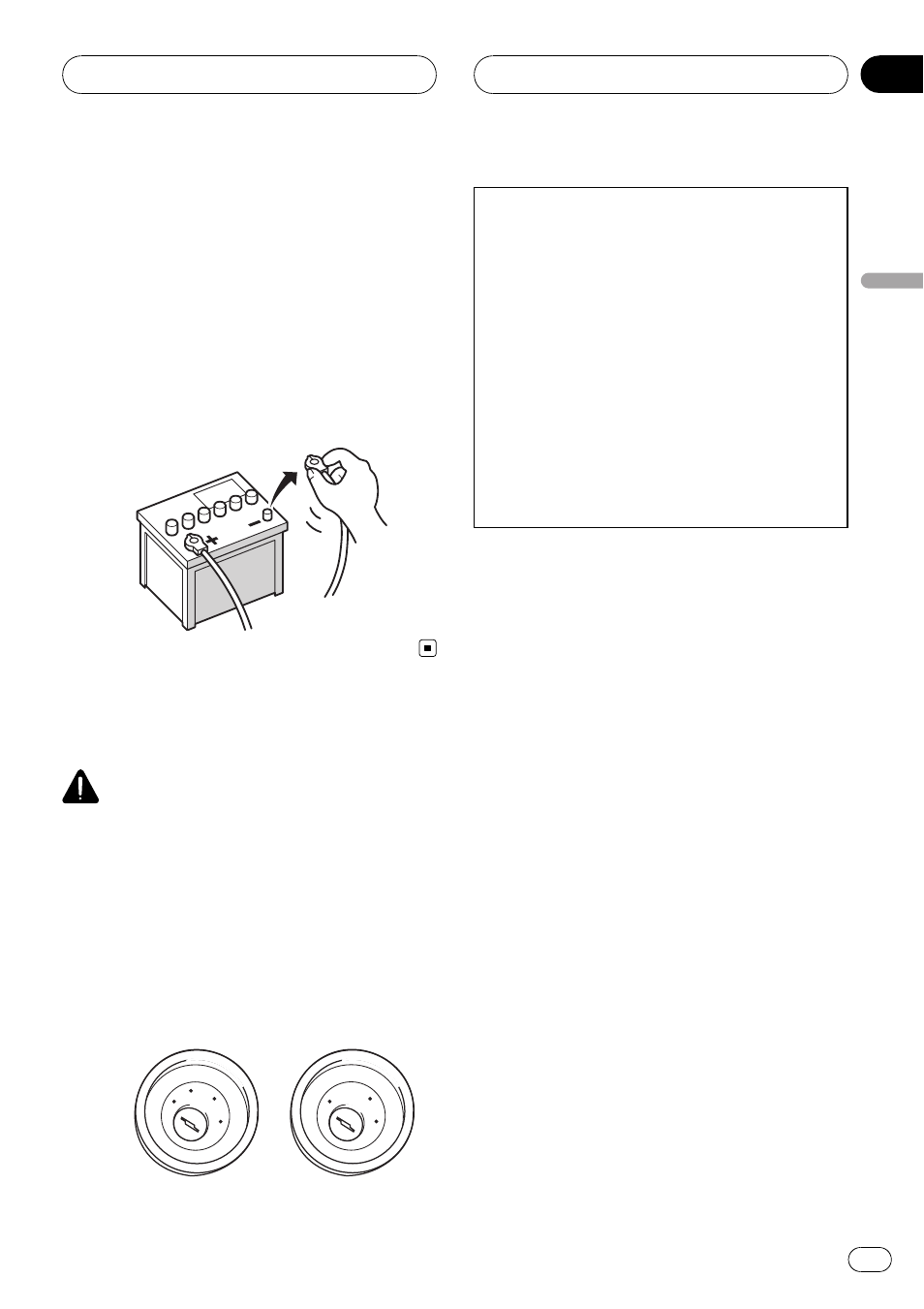

! Para evitar cortocircuitos en el sistema

eléctrico, asegúrese de desconectar el
cable de la batería (

–) antes de comenzar

con la instalación.

Para impedir daños

ADVERTENCIA

! Al sustituir el fusible, asegúrese de utili-

zar exclusivamente un fusible del régimen
nominal descrito en el portafusible.
— Cuando desconecte un conector, tire del

propio conector. No tire del cable porque
podría sacarlo del conector.

— Este producto no puede instalarse en un

vehículo que no disponga de la posición
ACC (accesorio) en el interruptor de en-
cendido.

ACC ON

Posición ACC

Sin posición ACC

! Cuando el modo “Antenna Control” esté

ajustado en

“Radio”, la antena del vehículo

se puede guardar o desactivar siguiendo
estas instrucciones.
— Cambie la fuente de radio (MW/LW o

FM) por otra fuente

— Apague la fuente
— Apague el interruptor de encendido

(ACC OFF)

! Si el modo “Antenna Control” está ajus-

tado en

“Power”, la antena del vehículo

sólo se podrá guardar o desactivar cuando
se apague el interruptor de encendido
(ACC OFF).

! Para evitar cortocircuitos, cubra el conduc-

tor desconectado con cinta aislada. Es es-
pecialmente importante aislar todos los
cables de altavoz que no se usen, ya que si
no se recubren pueden llegar a provocar
un cortocircuito.

! Acople los conectores de un color determi-

nado al puerto correspondiente del mismo
color, es decir, el conector azul al puerto
azul, el conector negro al puerto negro, etc.

! Consulte el manual del propietario para ob-

tener información sobre la conexión del
amplificador de potencia y de otras unida-
des y, a continuación, realice las conexio-
nes de manera acorde.

! Como se utiliza un circuito BPTL único, no

conecte directamente a tierra el extremo

del cable del altavoz, ni conecte juntos los
extremos

* de los cables de los altavoces.

Asegúrese de conectar el extremo

* del

cable del altavoz al extremo

* del cable

del altavoz de este sistema de navegación.

! Si no va a utilizarse la clavija RCA en este

producto, no retire las tapas del extremo
del conector.

Conexión del sistema

Sección

Español
