2 Decida cuál debe ser la posición de ins-
talación y taladre los orificios.

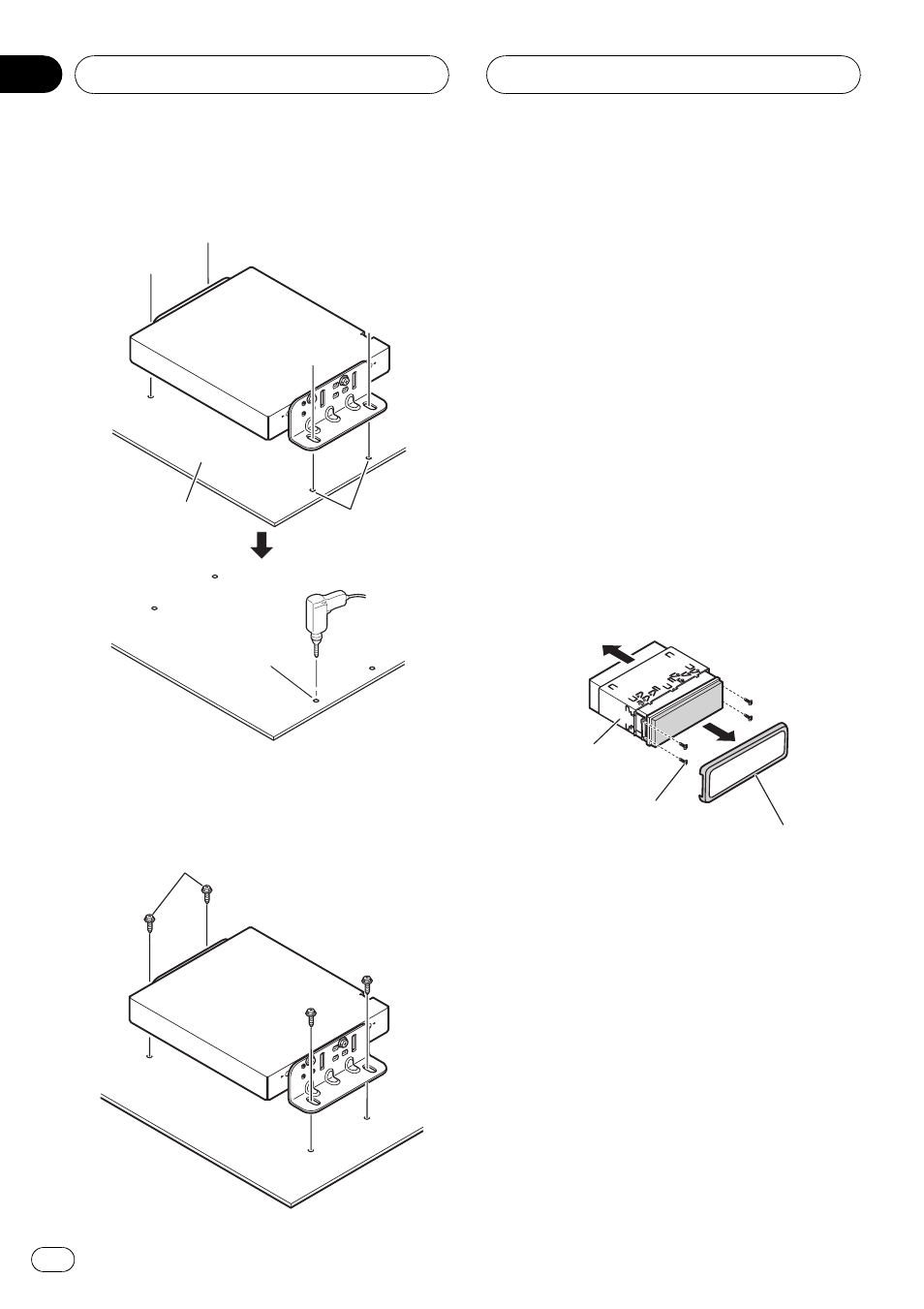

Tabla de instalación
Marque los puntos
para taladrar los
orificios.
Taladre unos
orificios de entre
4 mm y 4,5 mm
de diámetro.
3 Fíjela con firmeza mediante los tornillos
autoroscantes.
Tornillo autoroscante
(6 mm × 16 mm)
Montaje delantero/trasero DIN
La unidad de pantalla puede ser instalado
apropiadamente ya sea desde
“Front”(montaje
delantero DIN convencional) o
“Rear” (instala-
ción de montaje trasero DIN, utilizando los ori-
ficios roscados en los lados del chasis de la
unidad). Para más información, consulte los
métodos de instalación de las ilustraciones.
Antes de instalar la unidad
% Extraiga el marco y el soporte.
Extienda las partes superior e inferior del
marco hacia fuera para extraer el marco.
Luego, afloje los tornillos (2 mm × 3 mm) para
quitar el soporte.
! Cuando reinstale el marco, empuje el
marco en la unidad hasta que encaje con
un
“clic” después de reinstalar el soporte.
Marco
Tornillo (2 mm 3 mm)
Soporte
Montaje delantero DIN
Instalación con cojinete de goma
1 Decida cuál debe ser la posición de las
ménsulas laterales.
# Cuando instale un espacio superficial, cambia
la posición de las ménsulas laterales (pequeña).
En tal caso, pegue cinta oculta en las zonas que
sobresalgan del tablero de instrumentos. (No se
usa el marco.)
Instalación
