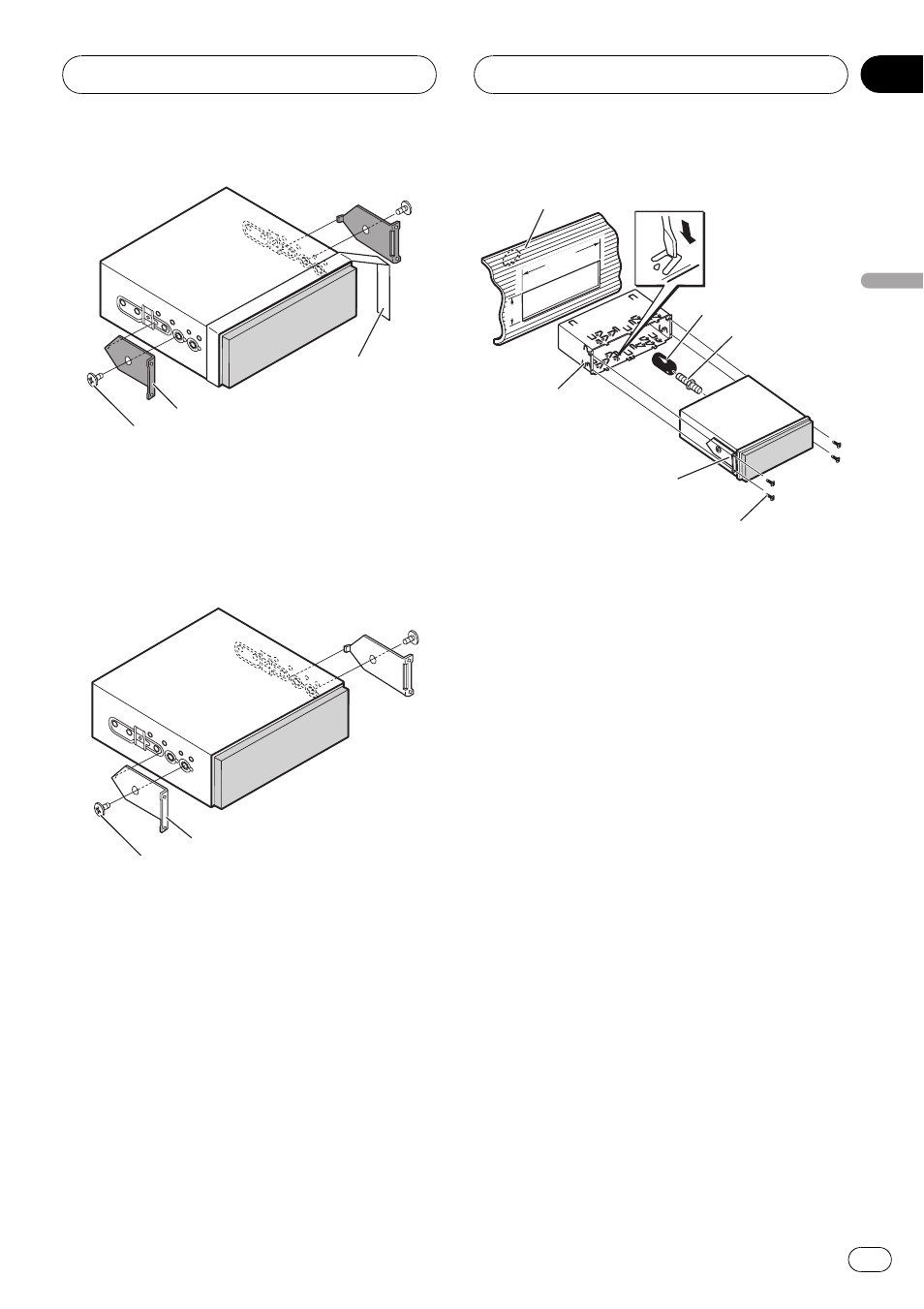

Ménsula lateral (pequeña)
Cinta oculta
Tornillo para fijar
la ménsula lateral (5 mm 6 mm)
# Si prefiere una instalación desplazada en la
cual el panel delantero quede más al fondo,
cuando hay espacio disponible en la parte poste-
rior de la unidad, utilice las ménsulas laterales
(grandes).
Ménsula lateral (grande)
Tornillo para fijar
la ménsula lateral (5 mm 6 mm)
2 Instale la unidad en el tablero de instru-
mentos.
Después de insertar el soporte en el tablero de
instrumentos, seleccione las lengüetas apro-
piadas según el grosor del material del tablero
y dóblelas. (Instale lo más firme posible usan-
do las lengüetas superior e inferior. Para fijar,
doble las lengüetas 90 grados.)
182
53
Cojinete de goma
Tablero de instrumentos
Ménsula lateral
Tornillo (2 mm 3 mm)
Soporte
Tornillo de
doble punta
! Al usar las ménsulas laterales (grandes),
vuelva a colocar el marco.
Montaje trasero DIN
Instalación usando los orificios
roscados en el lado de la unidad
% Fijación de la unidad a la ménsula de
montaje de radio de fábrica.
Seleccione una posición donde los orificios de
la ménsula y los orificios roscados de este pro-
ducto se alineen (queden fijos), y apriete los
tornillos en 2 lugares sobre cada lado. Utilice
tornillos (4 mm × 3 mm), tornillos de unión
(5 mm × 6 mm) o tornillos de superficie plana
(5 mm × 6 mm), en función de la forma de los
orificios de los tornillos en la ménsula.
*1 Utilice únicamente tornillos (4 mm × 3
mm).
