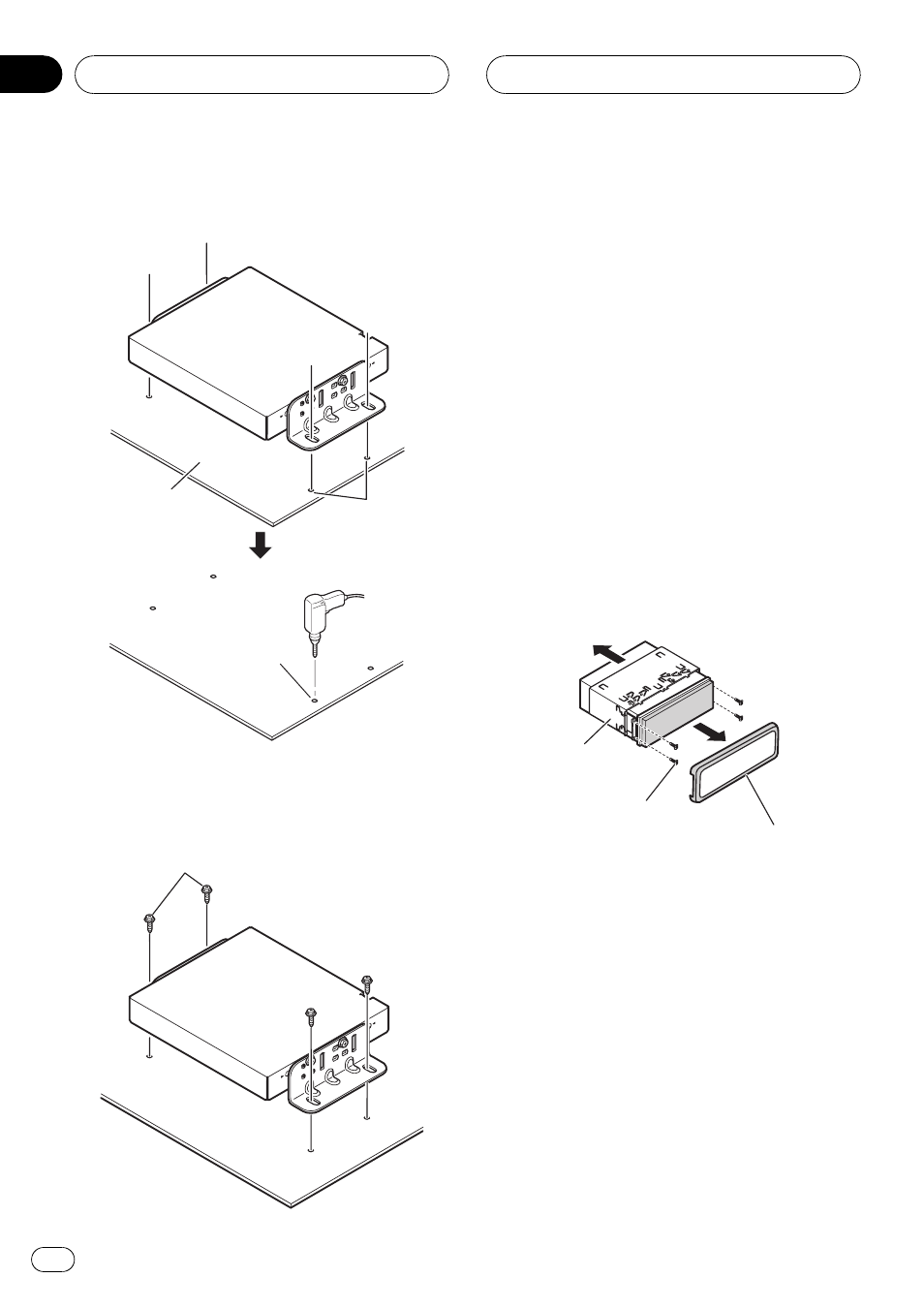

2 Choisissez la position d
’installation, et
percez les trous.
Panneau
d’installation
Marquez les
positions pour
le perçage des
trous.
Percez des trous
de 4 mm et
4,5 mm de dia
mètre.
3 Assurez le maintien solidement à l
’aide
des vis auto-taraudeuses.
Vis auto-taraudeuses
(6 mm × 16 mm)
Montage DIN avant/arrière
L
’unité d’affichage peut être convenable in-
stallé en choisissant soit la méthode habi-
tuelle de montage par
“l’avant” (montage DIN
avant), soit la méthode de montage par
“l’ar-
rière
” (montage DIN arrière faisant appel aux
perçages filetés de chaque côté du châssis).
Pour les détails, reportez-vous aux méthodes
d
’installation illustrées suivantes.
Avant d
’installer l’unité
% Retirez le cadre et le support.
Étirez le haut et le bas de le cadre vers l
’exté-
rieur pour la retirer. Puis desserrez les vis
(2 mm × 3 mm) pour retirer la support.
! Pour réattacher le cadre, poussez le cadre
sur l
’unité jusqu’à ce qu’elle s’emboîte, et
ce, après avoir réattaché le support.
Cadre
Vis (2 mm 3 mm)
Support
Montage DIN avant
Installation avec une bague en
caoutchouc
1 Choisissez la position des supports laté-
raux.
# Si vous le montez sur une zone creuse, chan-
gez la position des supports latéraux (petits).
Dans ce cas, collez du ruban adhésif de mas-
quage sur les protubérances du tableau de bord.
(Le cadre n'est pas utilisé.)
