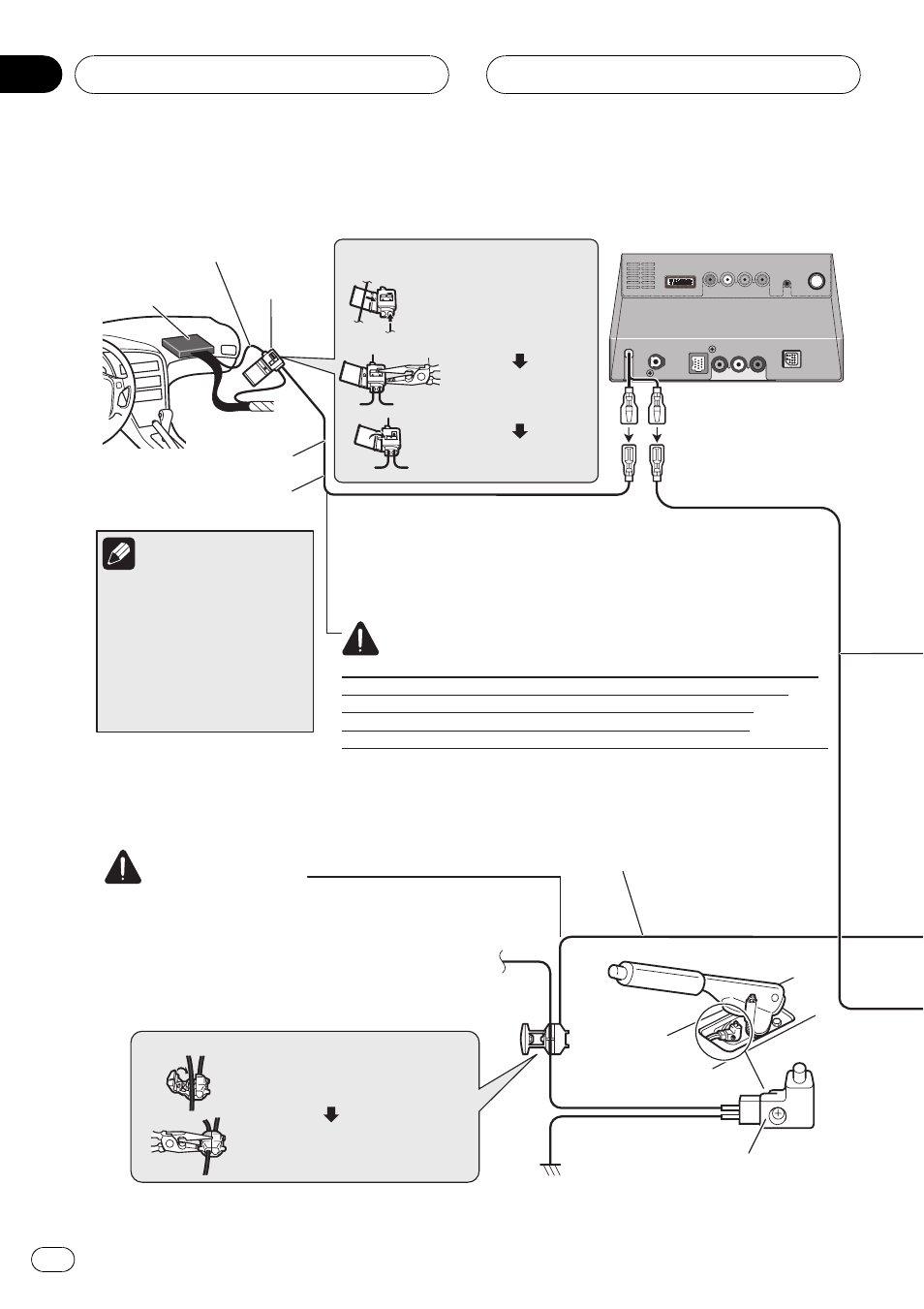

Het stroomsnoer aansluiten (2)
DE LICHTGROENE DRAAD OP DE STROOMSTEKKER IS
BESTEMD VOOR HET DETECTEREN VAN DE PARKEERSTATUS
EN MOET WORDEN AANGESLOTEN OP DE STROOM DRAAD
VAN DE HANDREMSCHAKELAAR. EEN ONJUISTE
AANSLUITING OF EEN VERKEERD GEBRUIK VAN DEZE
DRAAD KAN ERTOE LEIDEN DAT DE TOEPASSELIJKE
WETGEVING NIET WORDT NAGELEEFD EN KAN ERNSTIG
LETSEL OF ERNSTIGE SCHADE TOT GEVOLG HEBBEN.
Lichtgroen
Via deze draad wordt de stand van de handrem
(aangetrokken/ontspannen) aan het autonavigatiesysteem doorgegeven.
De draad moet verbonden worden met de stroom draad van de
handremschakelaar.
Als deze verbinding verkeerd wordt gemaakt of niet wordt gemaakt,
zullen sommige functies van het navigatiesysteem niet werken.
Verlengsnoer (voor
snelheidssignaal)
De positie van het
snelheidsdetectiecircuit en de
positie van de
handremschakelaar variëren
afhankelijk van het
voertuigmodel. Win advies in
bij uw erkende Pioneer-dealer
of een vakkundige installateur.
Opmerking
WAARSCHUWING
EEN ONJUISTE AANSLUITING KAN ERNSTIGE SCHADE OF ERNSTIG LETSEL,
MET INBEGRIP VAN EEN ELEKTRISCHE SCHOK, TOT GEVOLG HEBBEN.
BOVENDIEN KAN EEN ONJUISTE AANSLUITING LEIDEN TOT EEN
VERSTOORDE WERKING VAN HET ANTIBLOKKEERSYSTEEM, DE
AUTOMATISCHE TRANSMISSIE OF DE INDICATIE VAN DE SNELHEIDSMETER.
Roze (CAR SPEED SIGNAL INPUT)
Via deze draad wordt het rijsnelheidssignaal aan het navigatiesysteem
doorgegeven. U dient de draad te verbinden met het snelheidsdetectiecircuit
van de auto of met de ND-PG1 snelheidspulsgenerator (afzonderlijk
verkrijgbaar). Indien deze verbinding niet wordt gemaakt, bestaat er een
grotere kans dat de voertuigpositie foutief op het scherm wordt aangegeven.
WAARSCHUWING
5 m
Aansluitmethode
Laat het verlengsnoer
en de draad van het
snelheidsdetectiecircuit
op de afgebeelde wijze
door de stekker lopen.
Maak de
stekkerhelften met
een kabeltang dicht.
Maak het
dekseltje dicht.
Draad van
snelheidsdetectiecircuit
Motormanagement
systeem Stekker
Aansluitmethode
Klem de stroomdraad van de
handremschakelaar in de stekker
vast.
Maak de stekkerhelften met een
kabeltang dicht.
Stroomdraad
Massadraad
Handremschakelaar
De verborgen eenheid
Aansluitingen
