4

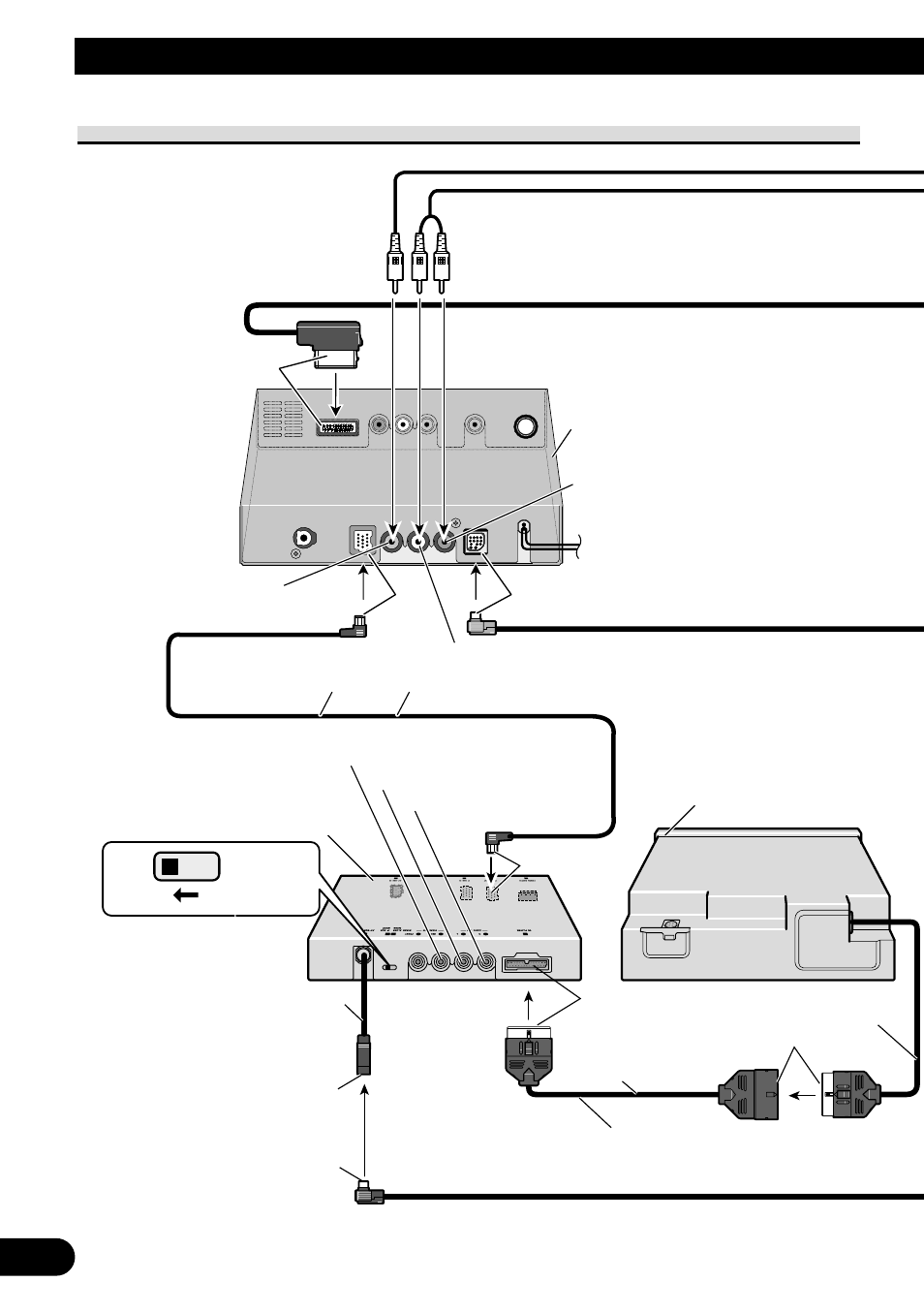

Aansluiten van de apparatuur
Aansluiten van het systeem (1)
Geel
Navigatiesysteem (AVIC-X1BT)
verborgen eenheid (los verkrijgbaar)
Wanneer u de verborgen
eenheid in de kofferbak
enz. installeert, is de
verlengkabel (bijv.
CD-SC300E) (los
verkrijgbaar) vereist.
Geel
IP-BUS-kabel (meegeleverd) 6 m
Zwart
STAND ALONE IP BUS
Wit (audio uitgang (Links))
Rood (audio uitgang (Rechts))
Geel (achter-video uitgang)
Verborgen eenheid
Dit toestel
25-pens kabel (meegeleverd)
Afhankelijk van de plek waar u het toestel
installeert, wordt deze kabel al dan niet gebruikt.
Zwart
Zwart
20 cm
2,7 m
9 cm
Zwart
Zwart
Blauw
Blauw
Wit
Rood
