Collegamento delle unità

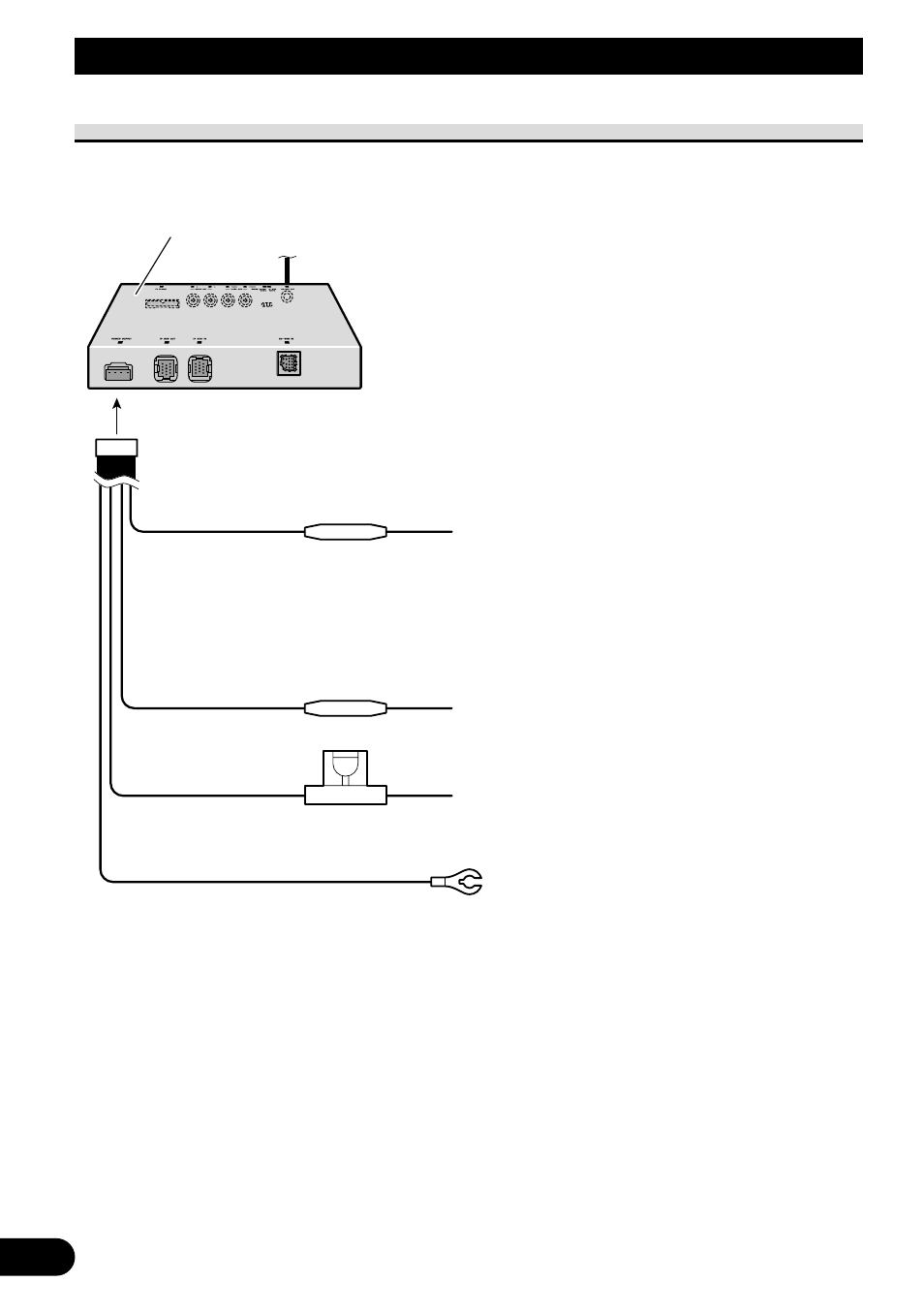

Collegamento del cavo di alimentazione

Resistenza fusibile

Portafusibili (4 A)

Nero (massa)
Al telaio (parte metallica) dell’automobile.

Unità a scomparsa

Giallo
Al terminale constantemente alimentato,
qualunque sia la posizione della chiave
d’accensione.

Arancione/bianco
Al terminale dell’interruttore di illuminazione.

Rosso
Quando si utilizza l’apparecchio in modalità
STAND ALONE, questo cavo deve essere
collegato al terminale elettrico (12 V CC)
controllato dalle posizioni ON/OFF della
chiave d’accensione. Quando lo si utilizza in
modalità IP BUS il cavo non deve essere collegato.
