4

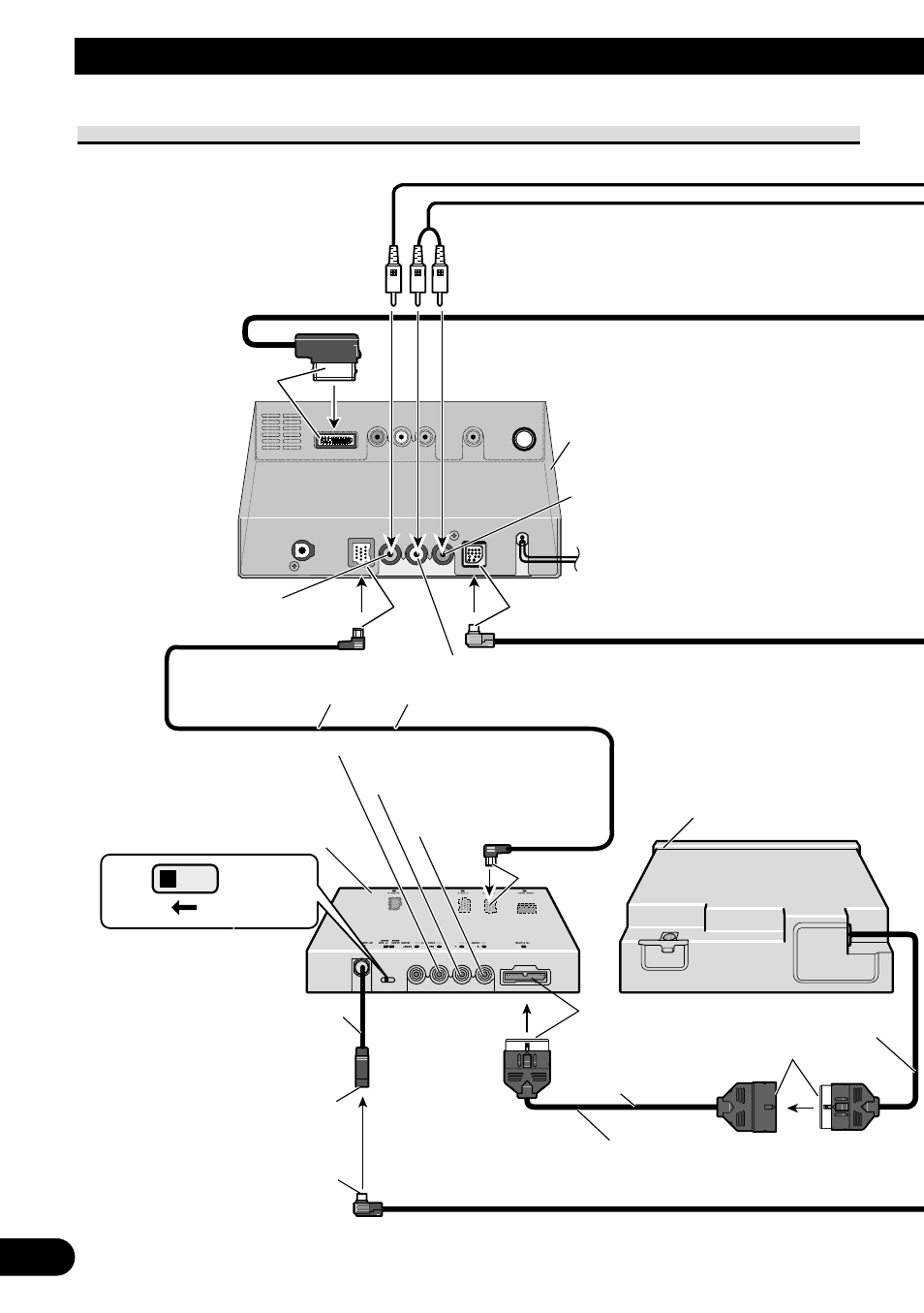

Conexión de las unidades
Conexión al sistema (1)
Amarillo
Unidad oculta-alejada (vendida separadamente)
de sistema de navegación (AVIC-X1BT)
Cuando instale la
unidad oculta-alejada
en el portaequipajes,
etc., se requiere un
cable de extensión
(por ejemplo,
CD-SC300E)
(vendido
separadamente).
Amarillo
Cable IP-BUS (suministrado) 6 m
Negro
STAND ALONE IP BUS
Blanco (salida de áudio
(canal izquierdo))
Rojo (salida de áudio
(canal derecho))
Amarillo (salida de vídeo trasera)
Unidad oculta-alejada
Este producto
Cable de 25 clavijas (suministrado)
Dependiendo en donde instale, no se
utiliza este cable.
Negro
Negro
20 cm
2,7 m
9 cm
Negro
Negro
Azul Azul
Blanco
Rojo
