12
Installation
Montage DIN avant/arrière
Cet appareil peut être monté aisement, ou par le procédé de montage avant DIN (normal), ou
bien par le procédé de montage arrière DIN, en utilisant les orifices de vis sur les côtés du
châssis de l’appareil. Pour les détails veuillez vous référer aux méthodes de montage illustrées
qui suivent.

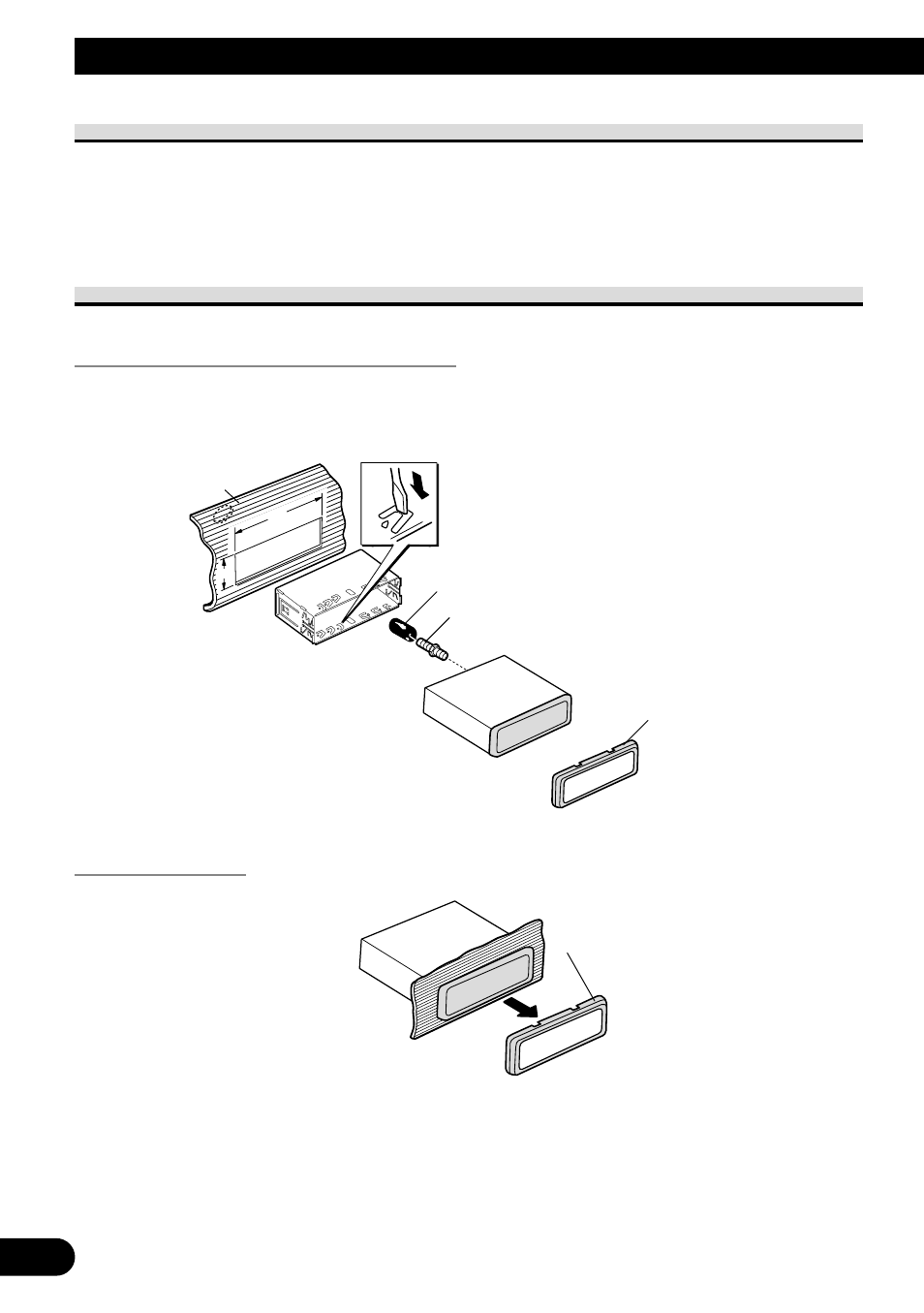

Montage DIN avant
Installation avec une bague en caoutchouc
Dépose de l’unite
Pour enlever le cadre, tirez le haut et le bas du cadre vers l’extérieur pour le débloquer.
(Pour remettre le cadre en place, diriger le côté avec la rainure vers le bas et fixez le
cadre.)
• Il devient facile d’enlever le cadre si la face avant est enlevée.
Cadre
Support
Après avoir introduit le support dans le tableau
de bord, sélectíonnez les languettes appropriées
en fonction de l’épaisseur du matériau du tableau
de bord et courbez-les.
(Assurez le maintien aussi solidement que possible
en utilisant les languettes inférieures et supérieures.
Cela fait, courbez les languettes de 90 degrés.)
182
53
Bague en caoutchouc
Vis
Tableau de bord
Cadre
