Raccordements des appareils

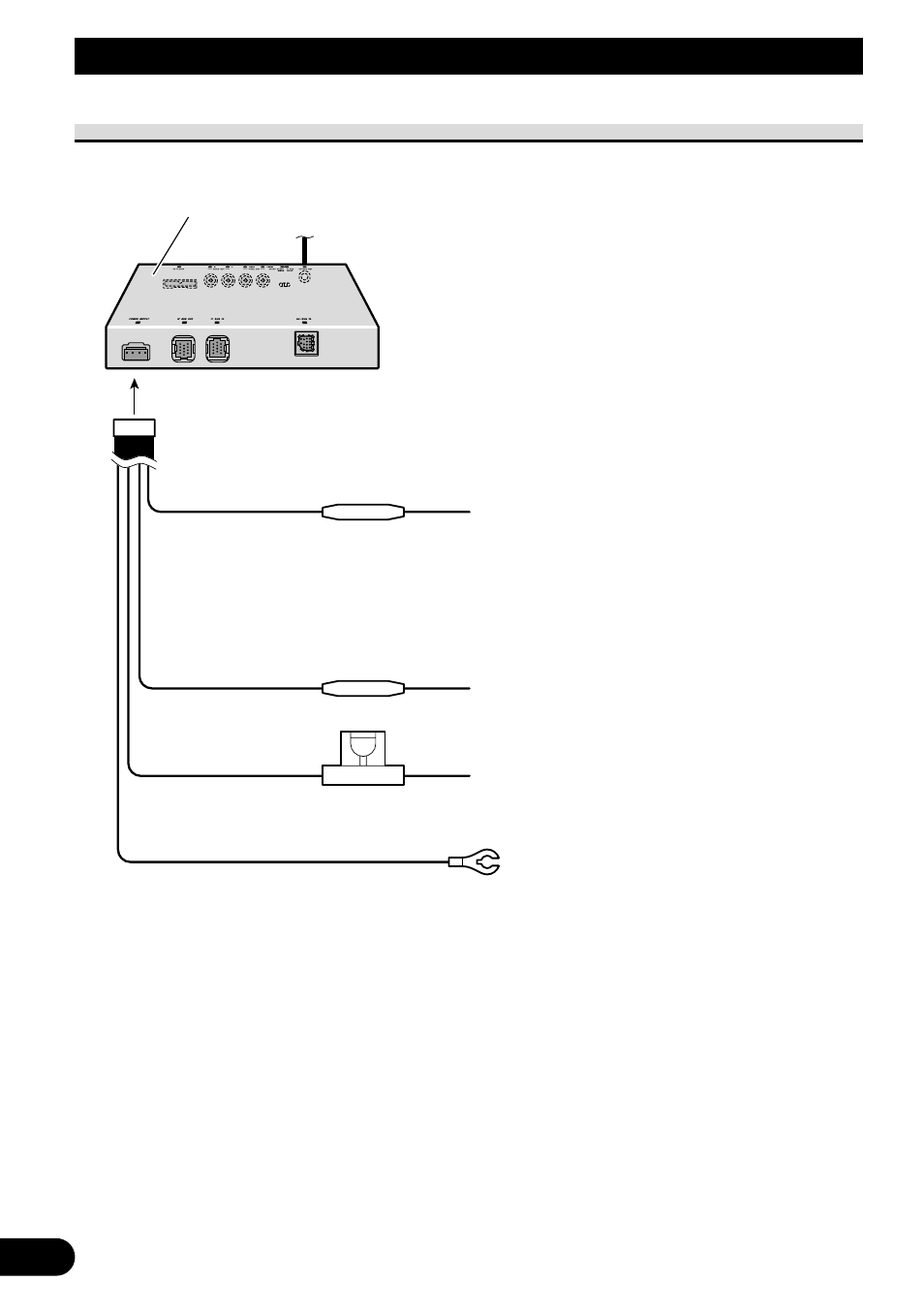

Branchement du cordon d’alimentation

Résistance fusible

Porte-fusible

(4 A)

Noir (masse)
Fil de masse vers un élément en métal
apparent de la voiture.

Appareil déporté

Jaune
Vers une borne alimentée en permanence
indépendamment de la clé de contact.

Orange/blanc
Vers la borne du contacteur d’éclairage.

Rouge
Lors de l’utilisation cet appareil en mode
STAND ALONE, connectez ce cordon à
une borne dont l’alimentation est commandée
par la clé de contact (12 V CC) ON/OFF.
Lors de l’utilisation de cet appareil en mode
IP BUS, ne connectez pas ce cordon.
