Montage DIN arrière

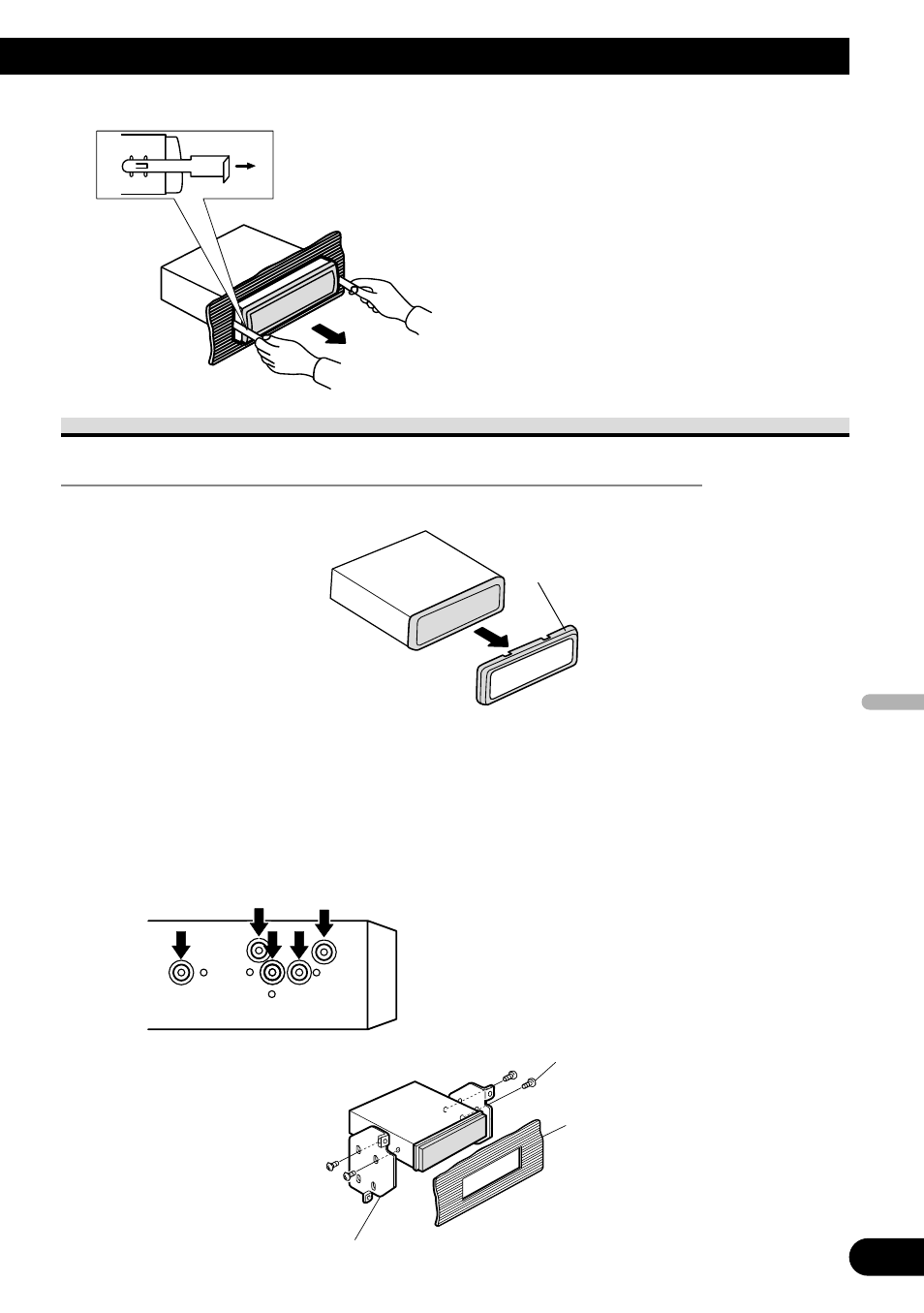

Installation en utilisant les trous de vis sur les côtés de l’appareil
1. Enlever le cadre.
Pour enlever le cadre, tirez le haut et le bas du cadre vers l’extérieur pour le débloquer.
(Pour remettre le cadre en place, diriger le côté avec la rainure vers le bas et fixez le
cadre.)
• Il devient facile d’enlever le cadre si la face avant est enlevée.
2. Fixation de l’appareil au support pour le montage de la radio installée par le
constructeur.
Choisir la position selon laquelle les orifices
de vis du support et ceux des vis de l’appareil
principal sont alignés (correspondent) et serrer
les vis sur 2 endroits de chaque côté. Utiliser
l’une des vis de serrage (5
× 8 mm) ou les ves
à tête plate (5
× 8 mm), selon le forme des
trous de vis sur le support.
Cadre
Insérer les clés d’extraction fournis dans
l’unité, comme indiqué dans la figure,
jusqu’à ce qu’elles s’enclenchent en posi-
tion. En maintenant ces clés pressées con-
tre les côtés de l’unité, retirer l’unité.
Vis
Tableau de bord ou console
Support pour le montage de la radio
