6

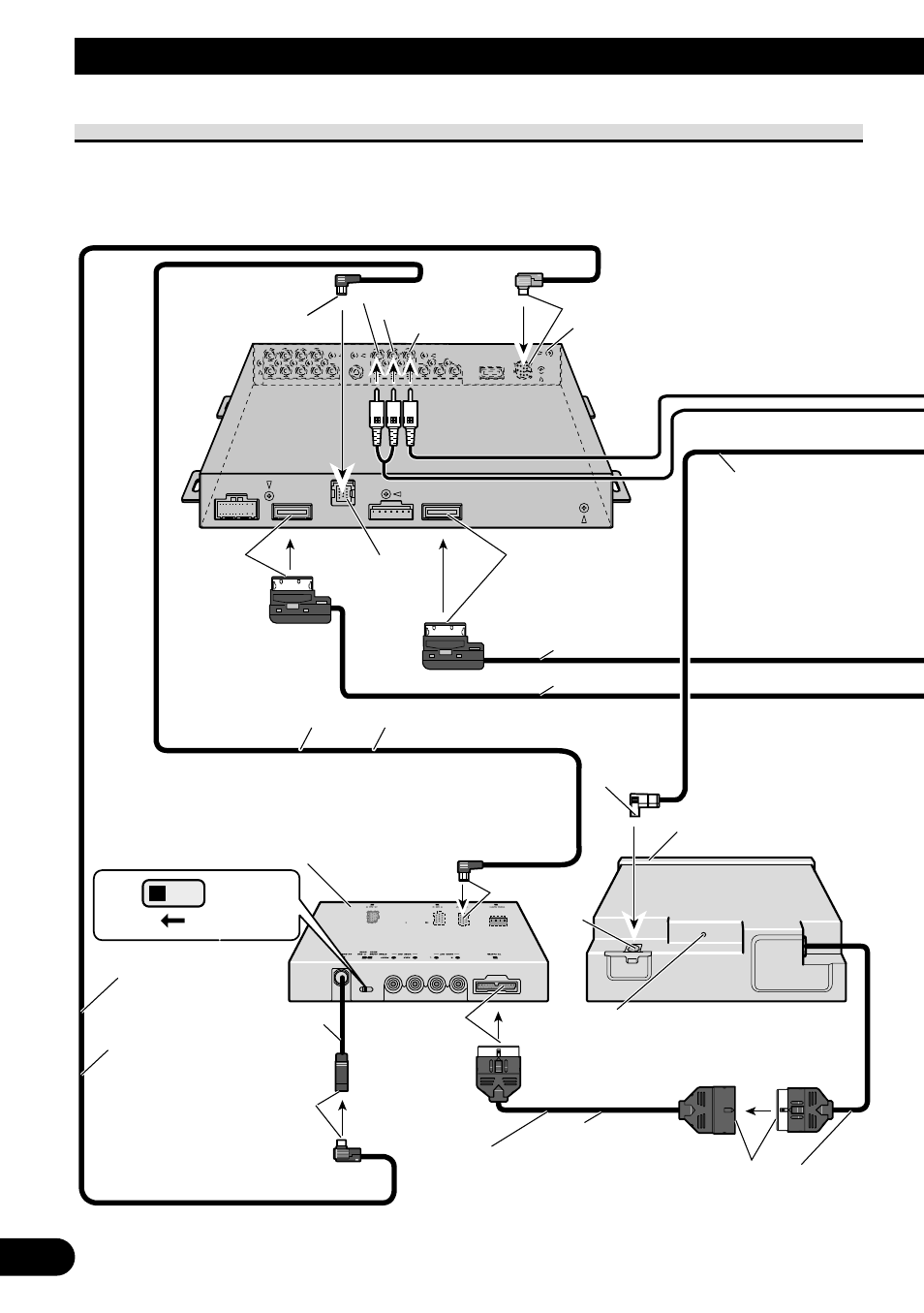

Conexión de las unidades
Conexión al sistema (2)
Azul Violeta
6 m
6 m
Unidad oculta-alejada
(suministrada con AVH-P7800DVD)
Cable óptico
(vendido separadamente)
Azul
Cable IP-BUS (suministrado) 6 m
STAND ALONE IP BUS
Unidad oculta-alejada
9 cm
Negro
Cable AV-BUS
(suministrado)
6 m
Azul
Azul
Rojo
Blanco
Amarillo
Negro
Negro
This product
Cable de 25 clavijas (suministrado)
Dependiendo en donde instale, no se
utiliza este cable.
Negro
Negro
2,7 m
Negro
20 cm
Cuando utilice un cable óptico, inserte la
abrazadera (suministrada con el cable
óptico) en el orificio y fije el cable.
