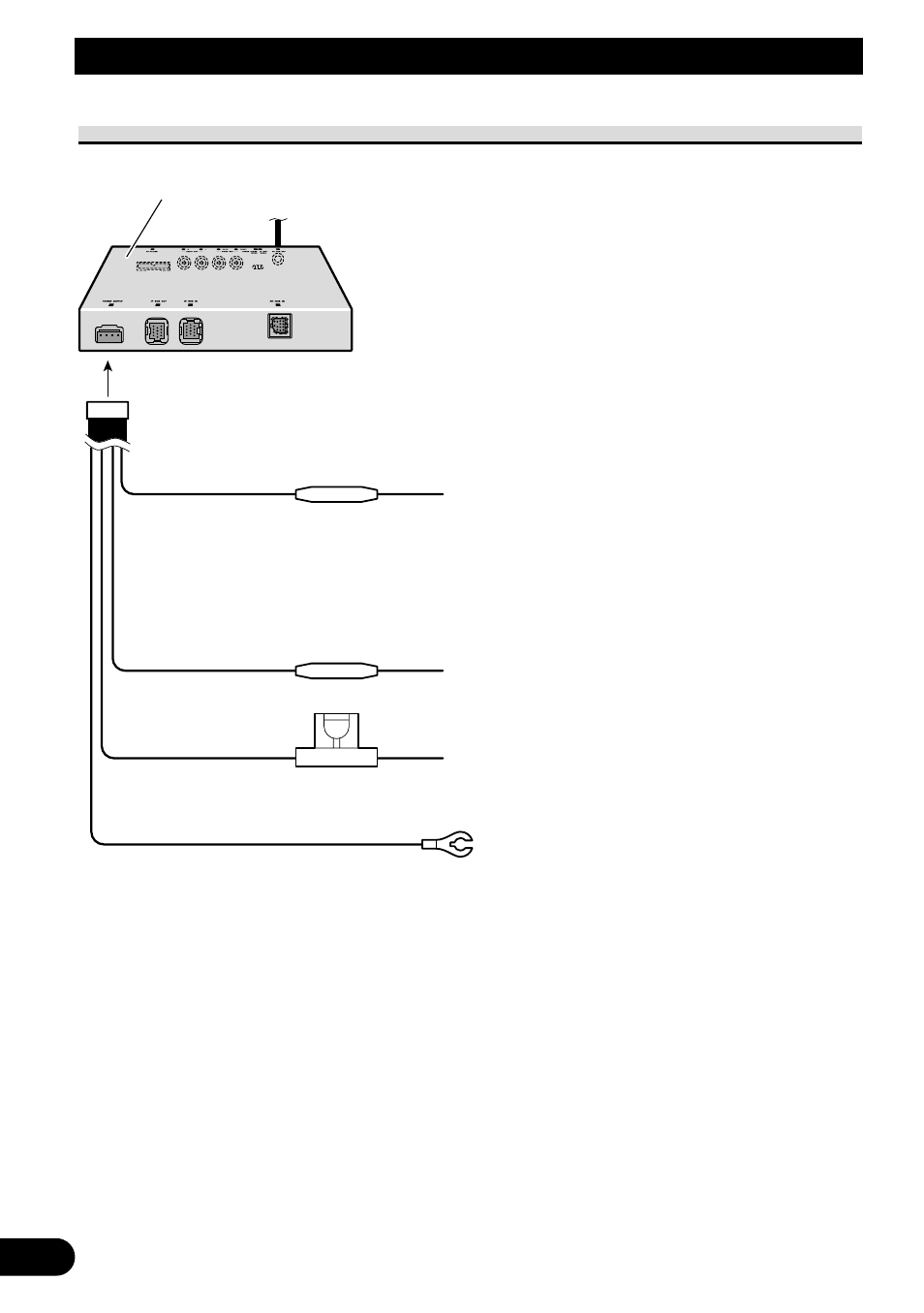

Anschluss des Betriebsstromkabels
10
Anschließen der Einheiten
Sicherungswiderstand
Sicherungswiderstand
Sicherungshalter
(4 A)
Schwarz (Erdung)
An die Karosserie (Metallteil) anschließen.
Hideaway-Einheit
Gelb
An eine Stromversorgung anschließen, die
unabhängig vom Zündschloss immer Strom führt.
Orange/weiß
An Beleuchtungsschalterklemme.
Rot
Bei Verwendung dieses Produkts im
STAND ALONE-Modus schließen Sie dieses
Kabel an die mit EIN/AUS des Zündschalters
(12 V Gleichstrom) gekoppelte Klemme an.
Bei Verwendung dieses Produkts im
IP BUS-Modus schließen Sie dieses Kabel nicht an.
