8

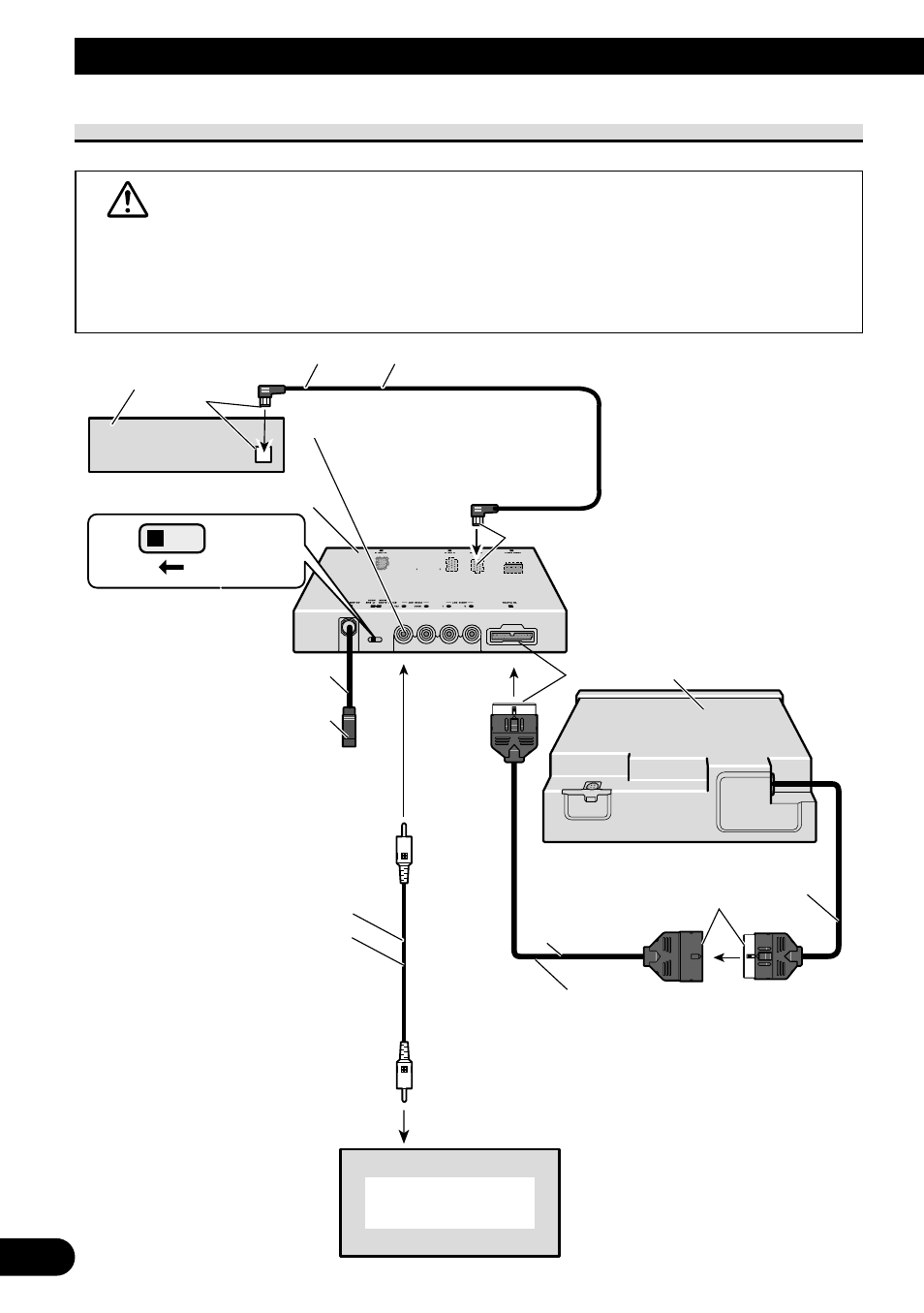

Raccordements des appareils
Lors du raccordement à l’élément central
AVERTISSEMENT
• Veillez à ce que l’écran NE SOIT PAS installé en un endroit tel que le conducteur
puisse observer les images fournies par le DVD ou le Video CD tout en conduisant.
• NE raccordez JAMAIS la sortie audio (AUDIO OUT) à un amplificateur de puissance
vendu séparément.
Élément central
(vendu séparément)
Bleu
Câble IP-BUS (fourni) 6 m
Noir
STAND ALONE IP BUS
Écran muni de prises
d’entrée Cinch (RCA)
Câble à fiches Cinch
(RCA) (fourni)
Vers l’entrée vidéo
Jaune (sortie vidéo avant)
Appareil déporté
Cet appareil
20 cm
6 m
Câble à 25 broches (fourni)
En fonction de l’emplacement de l’installation,
il se peut que ce câble ne soit pas nécessaire.
2,7 m
Noir
Noir
9 cm
Non utilisé.
