8

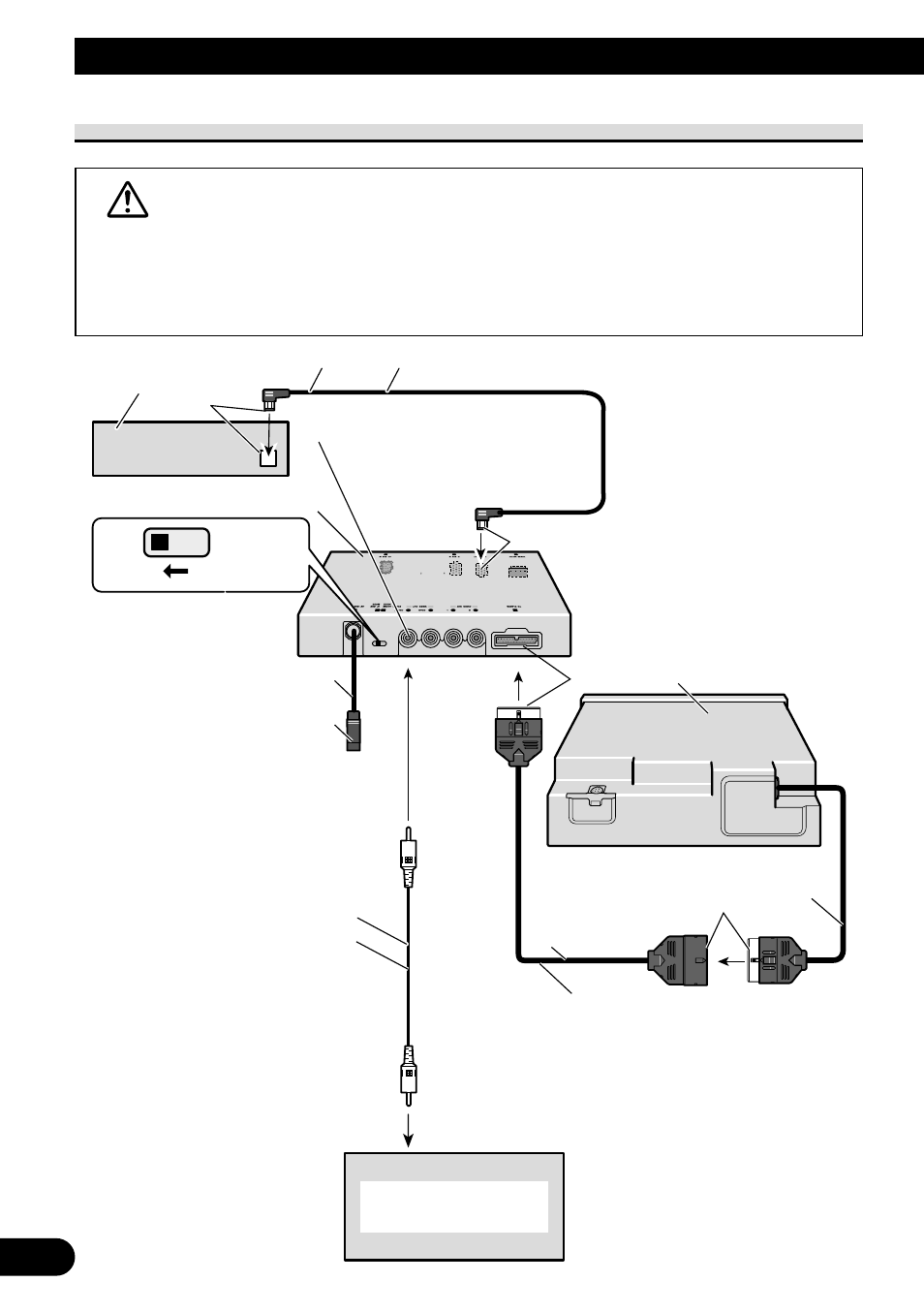

Anschließen der Einheiten
Bei Anschluss der Haupteinheit
WARNUNG
• Das Display darf AUF KEINEN FALL an einer Stelle installiert werden, an der es vom
Fahrer während der Fahrt eingesehen werden kann.
• Schließen Sie NIEMALS den Audioausgang (AUDIO OUT) an einen getrennt
erhältlichen Leistungsverstärker an.
Haupteinheit
(getrennt erhältlich)
Blau
IP-BUS-Kabel (mitgeliefert) 6 m
Schwarz
STAND ALONE IP BUS
Display mit
RCA-Eingangsbuchsen
RCA-Kabel (mitgeliefert)
Zu Video-Eingang
Gelb (Vorderer Videoausgang)
Hideaway-Einheit
Dieses Produkt
20 cm
6 m
25-Pin-Kabel (mitgeliefert)
Je nach Installationsstelle wird
dieses Kabel nicht verwendet.
2,7 m
Schwarz
Schwarz
9 cm
Nicht benutzt.
