Conexión de las unidades

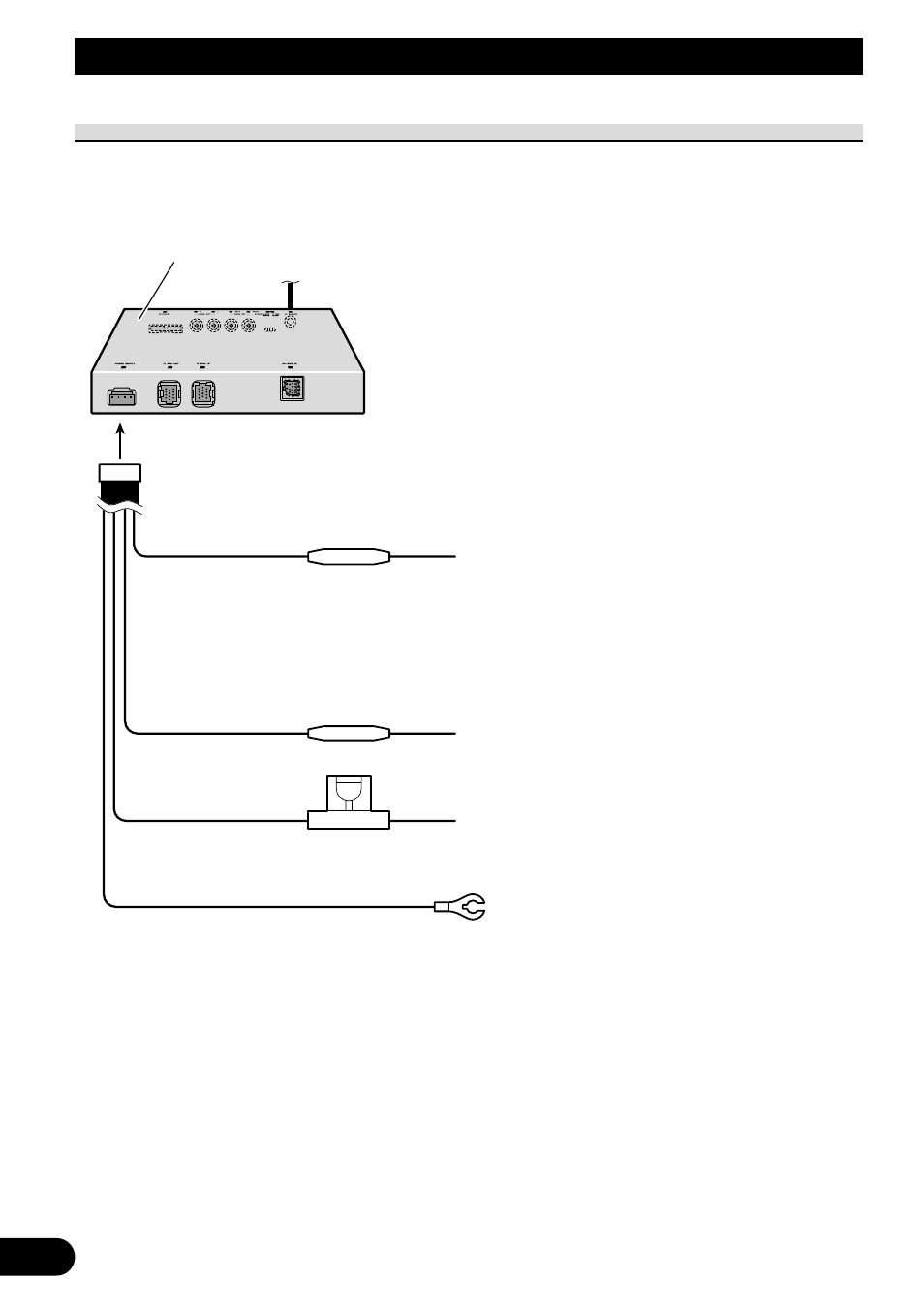

Conexión del cable de alimentación
Resistencia de fusible
Resistencia de fusible
Resistencia de fusible (4 A)
Negro (masa)
A la carrocería del veículo (parte metálica).
Unidad oculta-alejada
Amarillo
Al terminal con suministro constante
de electricidad, independientemente de
la posición del interruptor de encendido.
Anaranjado/blanco
Al terminal de interruptor de
iluminación.
Rojo
Cuando utilice este producto en el modo
STAND ALONE, conecte este cable al
terminal eléctrico controlado por el interruptor
de encendido del vehículo (12 V de CC) ON/OFF.
Cuando utilice este producto en el modo IP BUS,
no conecte este cable.
