Pioneer SC-LX83 - Manual (Page 93)

02
17
Nl

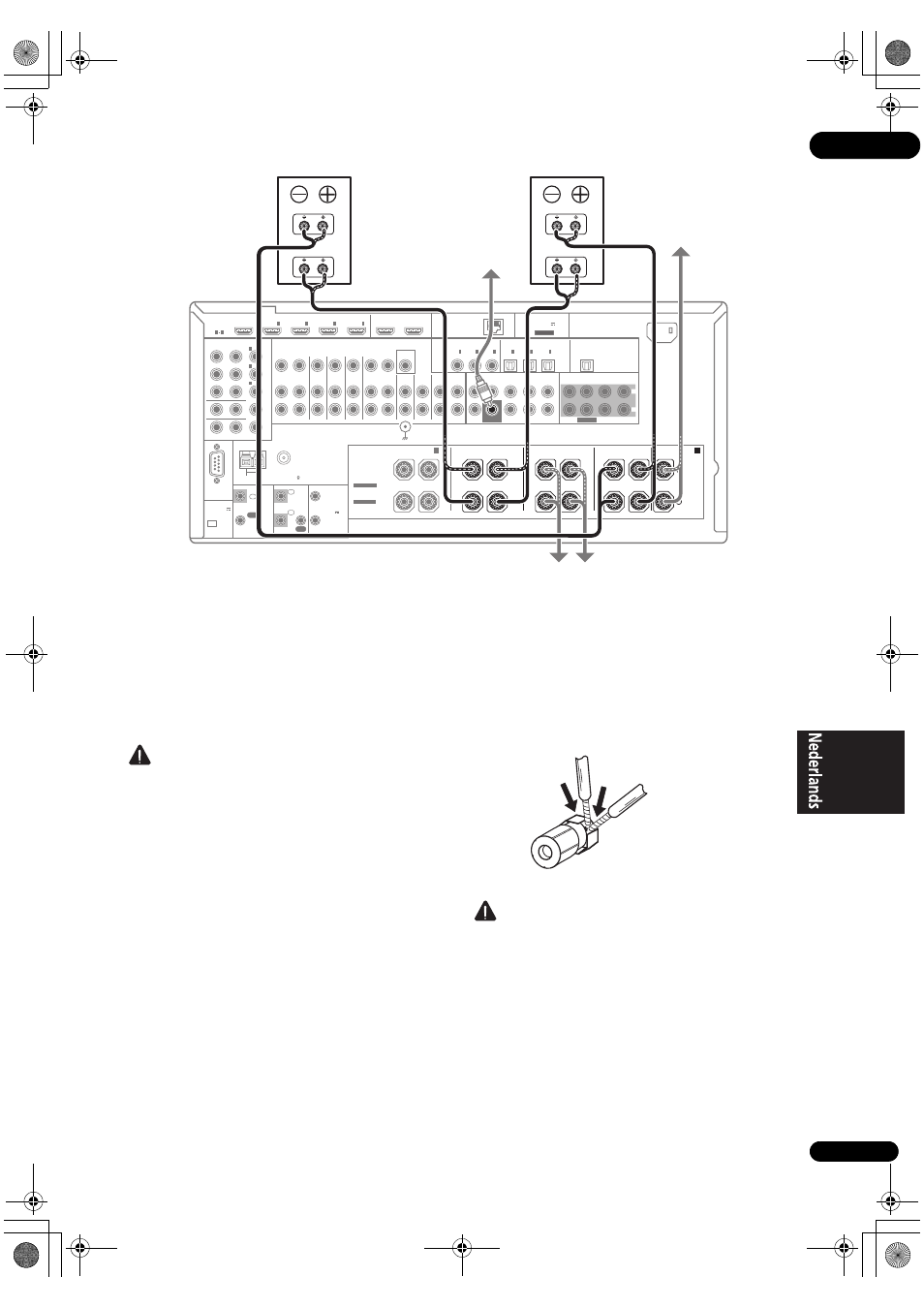

Dubbele versterking van de luidsprekers
Dubbele versterking, ook wel bi-amping genoemd,
betekent dat u de hogefrequentie-aansturing en de
lagefrequentie-aansturing van de luidsprekers aansluit
op verschillende versterkers voor een betere scheiding
van de frequenties. Deze mogelijkheid bestaat alleen als
de luidsprekers geschikt zijn voor dubbele versterking,
dat wil zeggen dat ze afzonderlijke aansluitingen hebben
voor hoge en lage frequenties. De geluidsverbetering
hangt af van het type luidsprekers dat u gebruikt.
WAARSCHUWING
• De meeste luidsprekers die over zowel High- als
Low-aansluitingen beschikken, hebben twee
metalen plaatjes die de
High-aansluitingen met de
Low-aansluitingen verbinden. Deze moeten worden
verwijderd wanneer u de luidsprekers dubbel
versterkt. Als u dit niet doet, kan de versterker ernstig
beschadigd raken. Zie de Handleiding bij de
luidsprekers voor meer informatie.
• Als de luidsprekers een verwijderbaar
crossovernetwerk hebben, mag u dit niet verwijderen
voor dubbele versterking. Dit kan beschadiging van
de luidsprekers veroorzaken.
Dubbele bedrading van de luidsprekers
Uw luidsprekers kunnen ook via dubbele bedrading
worden aangesloten als ze dubbele versterking
ondersteunen.
• Bij deze aansluitingen is de Speaker System-
instelling niet van belang.
• Als u een luidspreker dubbel wilt bedraden, moet u
twee luidsprekersnoeren aansluiten op de
luidsprekeraansluiting op de receiver.
WAARSCHUWING
• Sluit niet verschillende luidsprekers op deze manier
aan op dezelfde aansluiting.
• Bij gebruik van dubbele bedrading moet u de
waarschuwingen voor dubbele versterking links
hiernaast in acht nemen.
RS-232C
HDMI
ASSIGNABLE
COAXIAL COMPONENT VIDEO
ASSIGNABLE
OPTICAL ASSIGNABLE ASSIGNABLE
MONITOR OUT
ZONE 2 OUT
IN
Y
CD-R/TAPE
ANTENNA
FM UNBAL 75 AM LOOP
AC IN
IN
CD
IN
VIDEO
MONITOR
OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR PHONO
IN OUT IN
P R P B
1
IN BD
IN 1
IN
2
IN
3
OUT 1
(CONTROL)
OUT 2
1 4
(DVD)
IN 2 (DVR/BDR)
IN 3 (VIDEO)
IN 1
(DVD)
IN 1
(TV/SAT)
IN 2
(DVR/BDR)
IN OUT
FRONT CENTER SURROUND SURR BACK
(Single)
FH/FW
3
(VIDEO)
IN 2
(CD)
IN 3
(CD-R)
CONTROL
CU-RF100
IR 12 V
TRIGGER
IN
IN
IN OUT
OUT
1
2
1
2
(OUTPUT
12 V
TOTAL
150 mA MAX)
SUBWOOFER
IN
4
LAN (10/100)
(OUTPUT 5 V
100 mA MAX)
ADAPTER PORT
PRE OUT
(OUTPUT 5 V
150 mA MAX)
SPEAKERS
MULTI CH IN
SIGNAL
GND
FRONT CENTER
SUBWOOFER
SURROUND SURR BACK
L
R
CAUTION:
SPEAKER IMPEDANCE 6 Ω - 16 Ω .
ATTENTION:
ENCEINTE D'IMPEDANCE DE 6 Ω - 16 Ω .
A SURROUND BACK
(Single)
B
R
FRONT HEIGHT/WIDE/
L R L R L R L
SURROUND FRONT CENTER
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
High
Low
High
Low
Linksvoor
Subwoofer
Midden
Surround-rechts
Rechtsvoor
Surround-links
Luidspreker geschikt
voor dubbele
versterking
Luidspreker geschikt
voor dubbele
versterking
